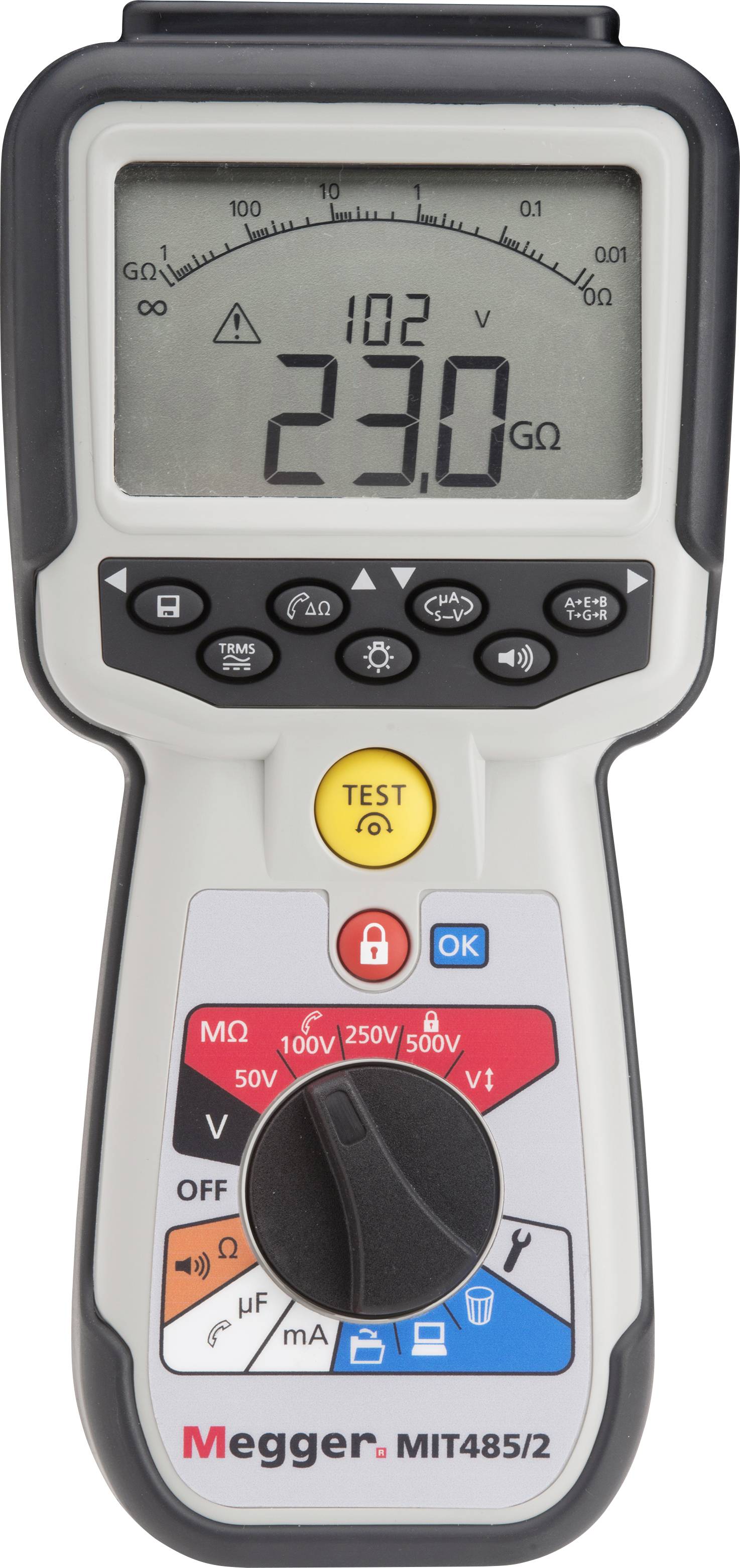

Megger MIT485/2 tester izolací 50 V, 100 V, 250 V, 500 V, 100 GΩ
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (27 635,54 Kč / kus)
27 635,54 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
Měřič izolačního odporu
- Test izolace až do 500 v a 100 GΩ v ručním měřicím přístroji
- 3-vodičové připojení pro a, B a E (hrot, kroužek a uzemnění) připojení (nové)
- Chráněný přístup na 500 v pro ochranu proti nechtěnému poškození (nový)
- Možnosti opětovného nabití pro síťové a automatické nabíjení (nové)
- Rychlejší zkouška průchodnosti s rozsahem od 0,01 Ω do 1 MΩ (nová)
- Diferenciální měření (nová)
- Stabilizované zkušební napětí izolací (nové)
- 600 v TRMS měření střídavého a stejnosměrného napětí
- Ukládání výsledků testu a stažení technologie Bluetooth®
- CAT IV 600 V
- Odolnost proti povětrnostním vlivům – každý přístroj je utěsněn dle IP54 a je vybaven krytem odolným proti povětrnostním vlivům, aby se snížilo riziko vniknutí vody, např. do krytu baterie a pojistky.
- Odolné pouzdro - guma nad tvarem zajišťuje ideální kombinaci ochrana proti nárazům a excelentní přilnavosti v silně modifikovaném krytu z ABS plastu. To vede k téměř nerozbitnému odlehčitelnému krytu.
- Baterie – je zapotřebí 6 standardních alkalických baterií AA nebo NiMH baterií, které umožní minimálně 3.000 testů izolace při 500 V.
Technické parametry
- ISC: 200 mA R ≤ 4Ω
- Rozdílové měření [REL]
- Vodič 0 (až 10 Ω)
- TRMS
- NAPĚTÍ AC/DC 600 V.
- Kapacita 0.1 nF - 10 μF
- Vzdálenost podle μF (otevřený okruh)
- Výpočet „n“
- Měření proudu AC/DC
- PŘEPÍNÁNÍ A/B/E NEBO T/R/G.
- Integrovaná paměť
- Obsahuje zapojenou sondu
- Tlačítko μA (únik)
- Tlačítko lze ZAARETOVAT na MΩ
- Kategorie produktu
tester izolací
- Zkušební napětí
50 V
100 V
250 V
500 V
- Měřicí funkce
izolační odpor
bez certifikátu
- Rozsah měření odporu
10 - 100 GΩ
- Rozhraní
Bluetooth®
IP54
- Napájení
6 x baterie 1,5 v IEC LR6 AA (volitelně NiMH akumulátory)
- Rozm.
(d x š x v) 22.8 x 6.3 x 10.8 cm
- Hmotnost
600 g
- Displej
digitální
analogový
akustická
- Frekvence (max.)
400 Hz
- Frekvence (min.)
15 Hz
- Rozsah frekvence
15 Hz - 400 Hz
- Izolační odpor (max.)
100 GΩ
- Rozsah měření napětí (max.)
500 V
- Rozsah měření napětí (min.)
10 V
- Kategorie měření
CAT IV 600 V
- Šířka
6.3 cm
- V
10.8 cm
- Délka
22.8 cm
Ke stažení
List technických údajů
List technických údajů 3431113 Megger MIT485/2 tester izolací 50 V, 100 V, 250 V, 500 V, 100 GΩ
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3431113 Megger MIT485/2 tester izolací 50 V, 100 V, 250 V, 500 V, 100 GΩ
Popis
Izolační a tester průchodnosti série MIT480 mk2 nahrazuje původní sérii MIT480 a byly vyvinuty speciálně pro telekomunikační a kabelové trhy.

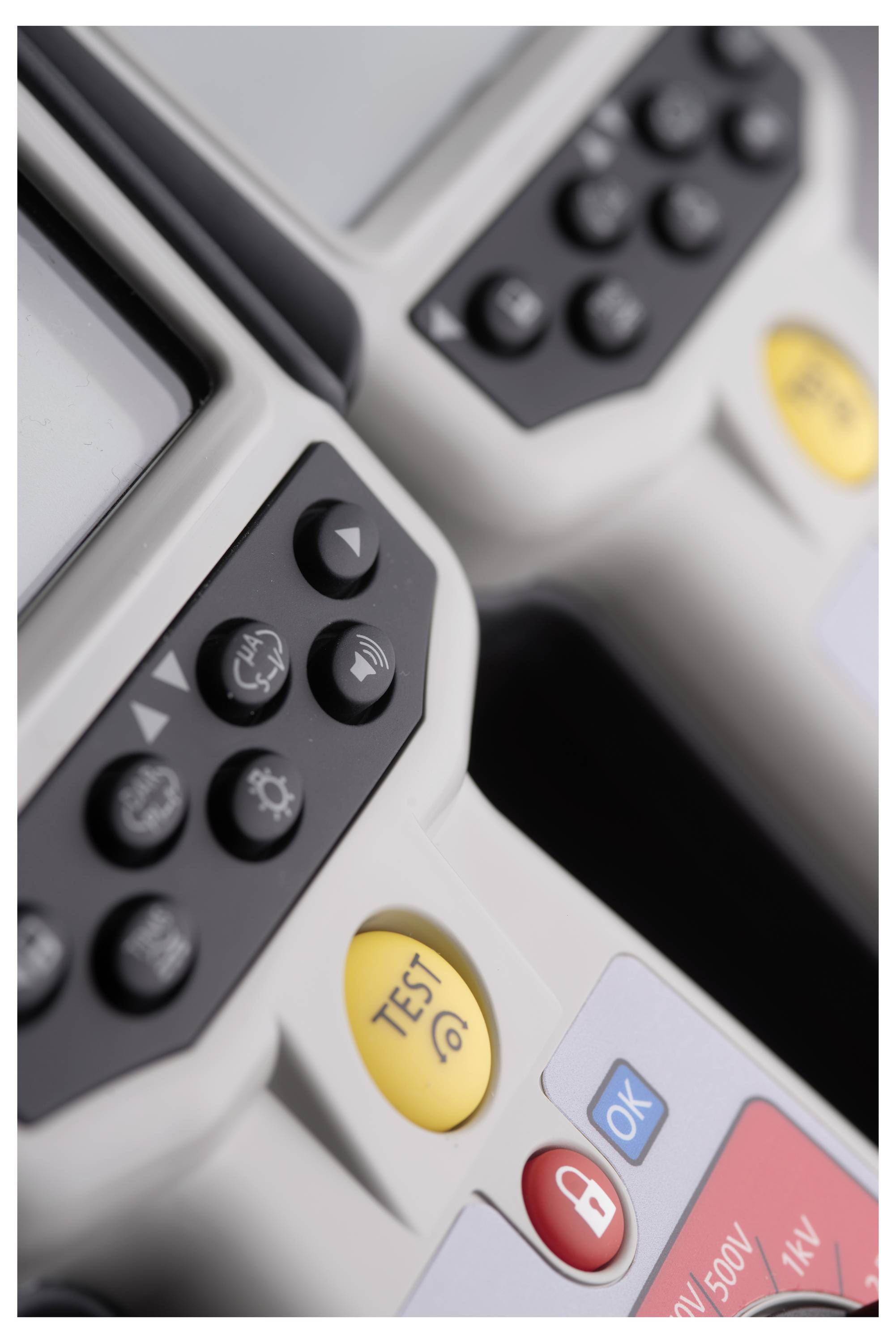

Nové přístroje jsou vybaveny přepracovaným pouzdrem, stojanem a 6 články
Přihrádka na baterie s odděleným přístupem k pojistkám.
Všechny přístroje jsou obaleny pro zvýšenou ochranu a dosahují stupně krytí IP54.
Tento text byl přeložen strojově.
Nové přístroje jsou vybaveny přepracovaným pouzdrem, stojanem a 6 články
Přihrádka na baterie s odděleným přístupem k pojistkám.
Všechny přístroje jsou obaleny pro zvýšenou ochranu a dosahují stupně krytí IP54.
Tento text byl přeložen strojově.
Provedení
- Zkušební napětí – 50 v, 100 v, 250 v a 500 V.
- Variabilní zkušební napětí - nastavitelné zkušební napětí od 10 v do 500 V.
- 2% přesnost zkušebního napětí - výstupní zkušební napětí se musí nacházet uvnitř
- Tolerance nebo v rozmezí –0 % až +2 % + 2 V.
- Zobrazení PASS/FAIL (VYHOVUJE/NEVYHOVUJE) – v závislosti na napěťové hladce se zobrazí PASS (VYHOVUJE) nebo FAIL (NEVYHOVUJE) (TRAKC/trakc).
- Stabilizované zkušební napětí - napětí je řízeno zpětného vedení
- Zajistit, aby zůstala v celém zkušebním prostoru v rámci specifikace.
- Ukazatel zkušebního napětí – skutečné zkušební napětí se zobrazuje na jednom
- Menší digitální displej a měření zobrazená na větším digitálním displeji.
- Zkušební rozsah – test izolace od 100 GΩ* do 500 V.
- Zobrazení rozsahu měření - rozsah napětí se zobrazí na výběru.
- Zobrazení měřeného napětí - měřené napětí se zobrazí během zkoušky.
- Analogový oblouk - zobrazení obsahuje také analogový oblouk, se kterým je zobrazena reakce pohyblivé cívky.
- Tité testování - automatické testování na základě časového omezení.
- Silikonový kabel - velmi kvalitní, ohebný a snadno použitelný silikonový testovací kabel brání chybám při měření v oblastech GΩ nad 5 GΩ.
- Zkušební zámek – zkouška se zabrání, pokud během testu izolace dojde k zjištění napětí nad 25, 30, 50, 75 nebo 100 v (nastaveno uživatelem). Standardní hodnota je 50 V.
- Číslo izolace – bzučák lze nastavit tak, aby se aktivoval, pokud se izolační odpor překročí mez, kterou uživatel stanoví. Lze jej nastavit v menu nastavení.
- Zkušební zámek – test izolace se trvale uzamkne

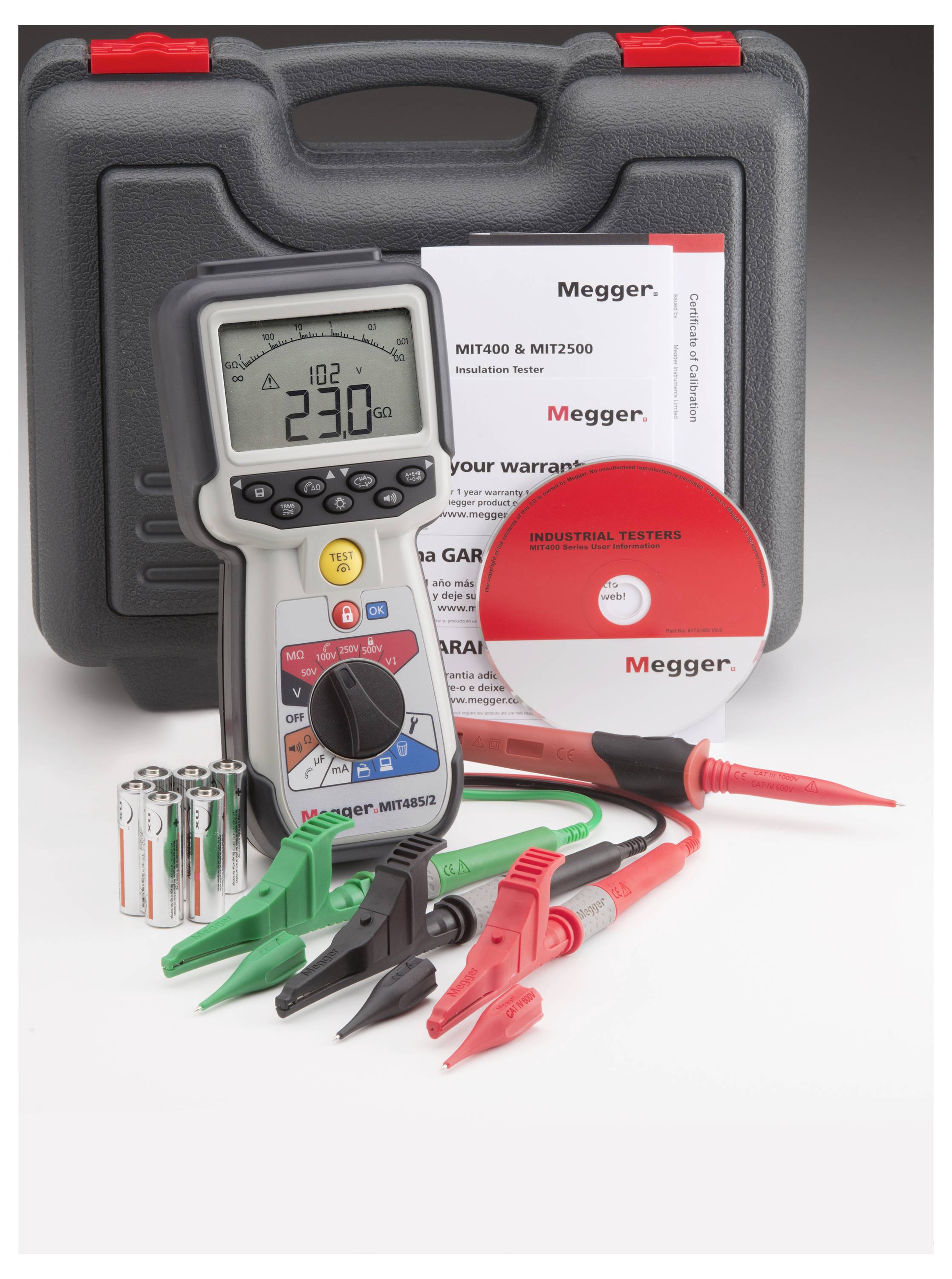

Obsah balení
- Červeno/černé silikonové měřicí kabely s kolíky a klipy
- Měřicí sonda SP5 (ne MIT400/2)
- CD s informacemi pro majitele
- 6 alkalických baterií AA
- Skořepinový kufr
Doplňující informace
Napájení: 6 alkalických NiMH baterií typu 1,5 v IEC LR6 (AA, MN1500, HP7, AM3 R6HP), lze použít nabíjecí články.
Objednává se samostatně: Síťová nabíječka (pouze MIT485/2). Č. 1007-464
DC nabíječka akumulátorů Č. 1004-183
