MegaSat HD 7 Combo V2 satelit

Profesionální multifunkční měřicí přístroj pro maximální flexibilitu

HD 7 Combo V2 je výkonný univerzální měřicí přístroj pro satelit, kabel, pozemní přenos, IPTV a optické signály. Vyvinuto pro profesionální uživatele, spojuje přesnou měřicí techniku, vynikající zobrazení a mnohostranné použití v kompaktním hliníkovém pouzdře.

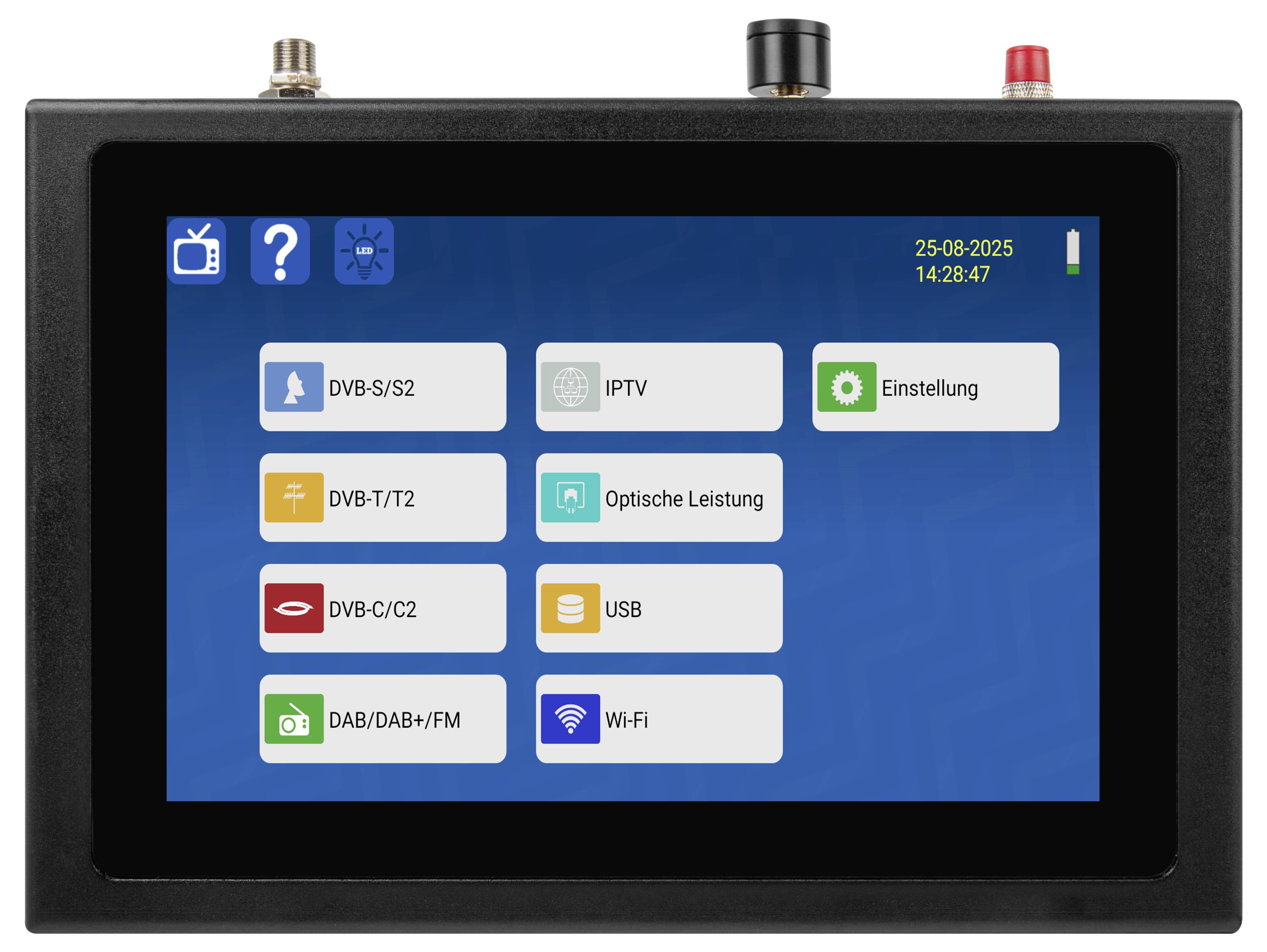

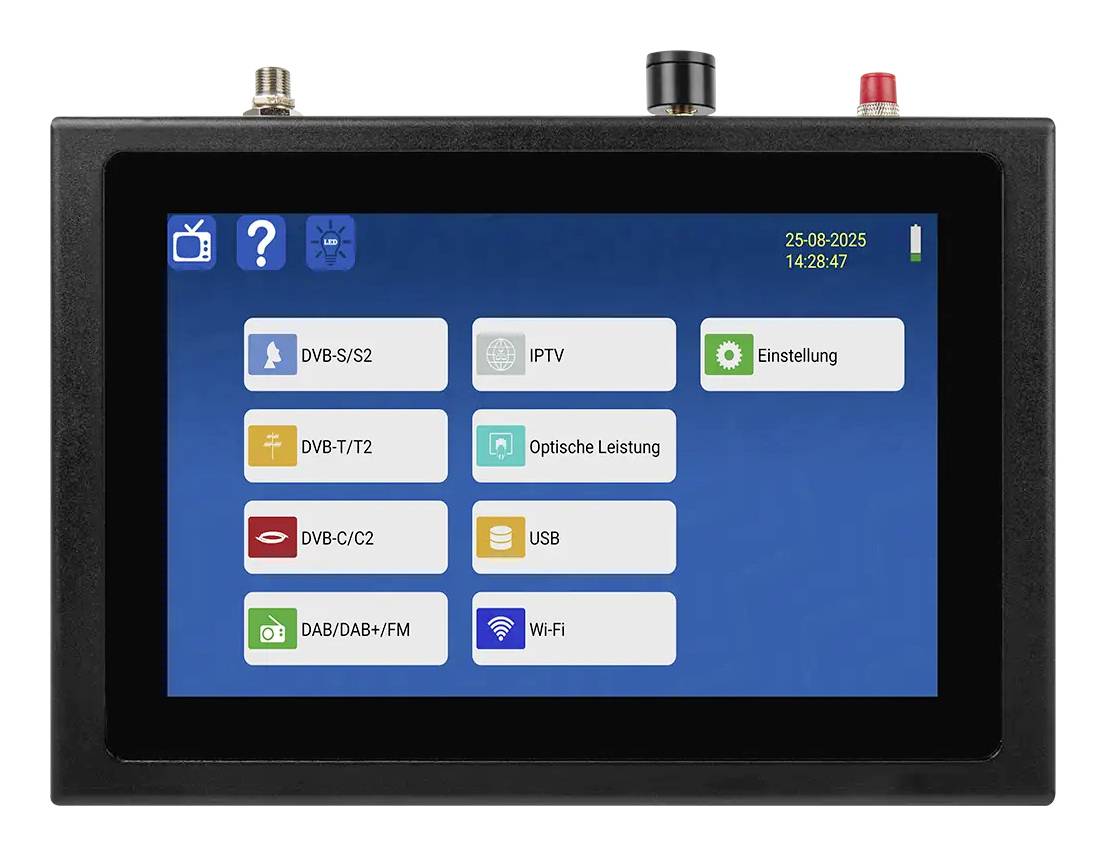

Dotykový displej s úhlopříčkou 8,9" a video výstupem 4K
Dotykový displej WQXGA s vysokým rozlišením 8,9" (2560 x 1600 pixelů) zajišťuje velmi ostré zobrazení všech naměřených hodnot a menu. Navíc umožňuje 4K video výstup s frekvencí až 60 fps realistické zkoušení obsahu s vysokým rozlišením.

Všechny standardy přenosu v jednom zařízení
ZDA JDE O DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN nebo optické signály - HD 7 Combo V2 pokrývá všechny běžné druhy příjmu a je ideální pro ideal instalace, údržbu a řešení problémů.

Přesná analýza v reálném čase pro dokonalé vyrovnání
Integrovaná spektrální analýza v reálném čase s až 10 fps poskytuje přesné výsledky měření jako MER, dBμV, VBER, CBER nebo LBER. Funkce jako konstelační diagram, kontrola transpondéru, analýza NIT a výpočet azimutu a Elevatace umožňují rychlé a spolehlivé nastavení signálu.

IPTV, Wi-Fi analýza a živá TV
Kromě klasických způsobů příjmu lze streamování IPTV přímo testovat a reprodukovat. Doplňuje ji komplexní Wi-Fi analýza a živý televizní přenos pro maximální flexibilitu při instalaci.

Odolný, mobilní a s dlouhou životností
Stabilní hliníkové pouzdro chrání techniku při každodenním použití. Výkonný li-Ion akumulátor 7,4 v / 5000 mAh s funkcí rychlonabíjení zajišťuje dlouhou životnost. Praktické doplňky jako integrovaná kapesní LED svítilna, reproduktory, rozhraní USB pro aktualizace a export dat a vícejazyčné OSD doplňují tento komplexní balíček.

Obecné údaje
Dotykový displej WQXGA s úhlopříčkou 8,9" (22,6 cm) (2560 x 1600)
Video výstup až 4K při 60 fps (MPEG-1/2/4, H.263, H.264, HEVC/H.265, AVS, VC-1, VP8, MVC)
PŘÍJEM A MĚŘENÍ: DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, Wi-Fi a optický
Live TV přehrávání
Spektrální analýza v reálném čase (10 fps) (MER, dBμV, VBER, CBER, LBER)
Integrovaná kapesní LED svítilna
USB konektor pro aktualizace firmwaru a export dat
Zabudovaný reproduktor
Možnost uložení dat a seznamů stanic
Vícejazyčná OSD (≥ 12 jazyků)
Hliníkové pouzdro, kompaktní provedení
Akumulátor: Li-Ion 7,4 v / 5000 mAh (s možností rychlonabíjení)
NAPÁJENÍ AC 100 - 240 V, DC 12 V / 2 A.

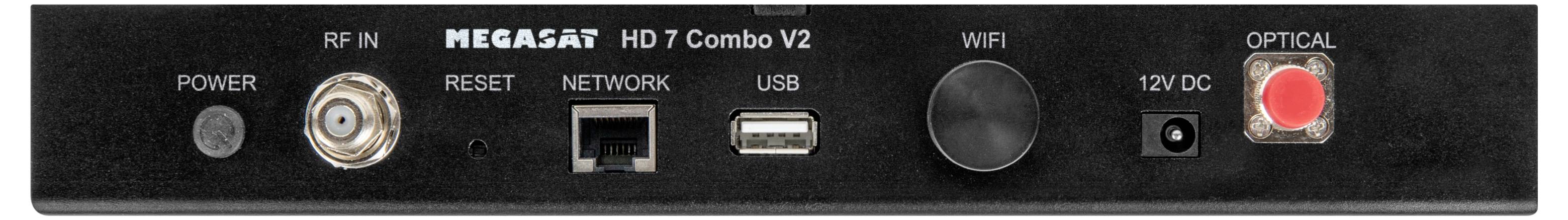

Připojení
1 x USB konektor
1 x optický konektor
1 × RF-/F-konektor
1 x vstup 12 v DC
1X RJ45 (LAN)
1 × Wi-Fi (integrovaná)

DVB-S/S2
Frekvenční rozsah 950 - 2150 MHz
Vstupní úroveň: 35 až 120 dBμV
Symbol: 1 – 45 sym/s.
Konstelace: QPSK, 8PSK
FEC: 1/2 až 9/10
MER: 0 – 20 dB
DISEQC 1.0 / 1.1 / 1.2 / USALS / SCD / SCD2
UNICABLE I & II (EN50494 / EN50607)
Spektrum a konstelace
Analýza NIT, kontrola transpondéru
Zobrazení zkratu LNB & ochrana
Napájecí napětí LNB: 13/18 v, max. 300 - 400 mA
Kompas/azimut a elevokační výpočet

DVB-T / -T2 / -C / -C2
Frekvenční rozsah 42 - 1005 MHz
Vstupní úroveň: 30 až 120 dBμV
Šířky pásma: 1,7 / 5 / 6 / 7 / 8 MHz
KONSTELACE: QPSK, 16QAM, 64QAM, 256QAM, AŽ 4096 QAM (C2)
FEC: 1/2 až 9/10
MER: 5 – 40 dB
Zobrazení spektrum a Tilt
Automatické a ruční vyhledávání stanic
Monitor ozvěny (DVB-T/T2)
FUNKCE MĚŘENÍ DC/AC (DVB-C)

DAB/DAB+
Měření signálu & zobrazení spektra
Přehrávání DAB/DAB+ programů
Naměřené hodnoty: DBμV, SNR, CNR, ACQ, EID

FM
Kontrola FM signálu (vč. Směrných hodnot pro analogové signály)
FM programová reprodukce
Ukazatel úrovně v %
Optický vstup
Rozsah vlnových délek: 860–1610 nm
Vstupní rozsah: –50 dBm až +20 dBm
Digitální a optický ukazatel výkonu

Logistické údaje
Rozměry: 255 × 175 × 36 mm (bez konektorů) (š x v/h)
Hmotnost: 1184 g
