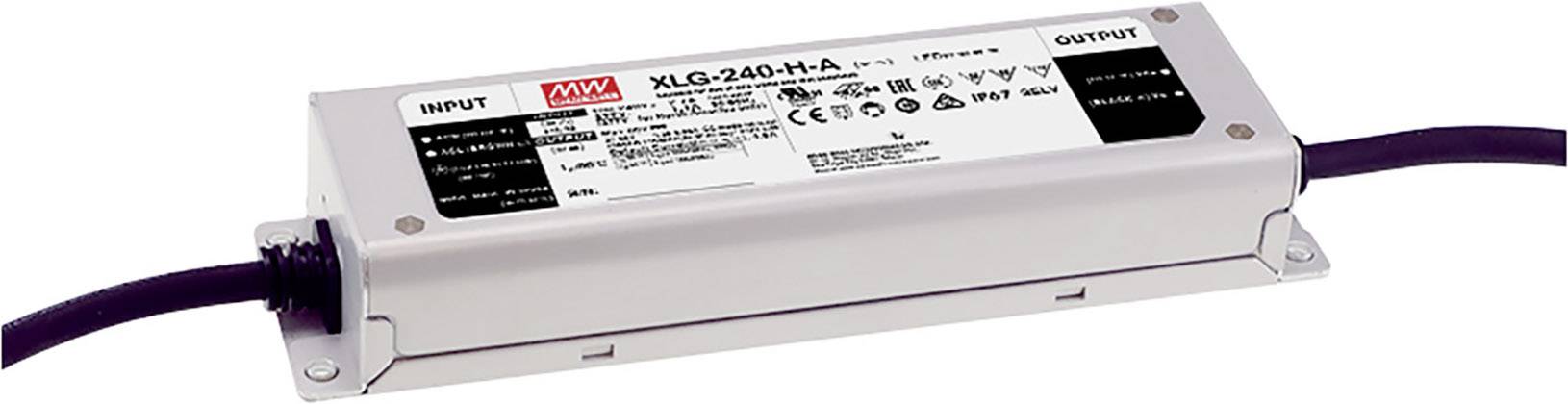

MEAN WELL XLG-240-H-AB LED driver konstantní výkon 239.6 W 2200 - 6660 mA 27 - 56 V/DC stmívací funkce 3v1 , schválení n
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 225,00 Kč / kus)
Kč
Už jen 9 Ks skladem!
Hlavní benefity
- konstantní výkon
- 27 - 56 V/DC
- 2200 - 6660 mA
Technické parametry
- Kategorie produktu
LED driver
- Provedení
konstantní výkon
- Rozm.
(d x š x v) 219 x 63 x 35.5 mm
- Barva
kov
- Výstupní napětí (max.)
56 V/DC
- Výstupní napětí (min.)
27 V/DC
- Kontrolní značka
CB, MM, ENEC, UL
- Výstupní proud (max.)
6660 mA
- Výstupní proud (max.) - zaokrouhlený
6.66 A
- Provozní napětí
230 V/AC
115 V/AC
- Třída bezpečnosti
I
- Vlastnosti LED ovladače
stmívací funkce 3v1
schválení nábytku
outdoorový
PFC spínací obvod
stmívatelný
nastavitelný
ochrana proti přepětí
přepětí
montáž na nehořlavém povrchu
IP67
- Připojení
kabel bez konektorů
- Výkon (max.)
239.6 W
- Počet výstupů
1 x
- Počet vstupů
1 x
- Výstupní proud (min.)
2200 mA
- Vstupní napětí (max.)
305 V/AC
431 V/DC
- Vstupní napětí (min.)
100 V/AC
142 V/DC
- Hmotnost
1000 g
- Rozsah výkonu
239.6 W (max)
- Typ
spínaný
- Šířka
63 mm
- V
35.5 mm
- Délka
219 mm
- Max. teplota
+90 °C
- Min. teplota
-40 °C
Ke stažení
List technických údajů
List technických údajů 2143295 MEAN WELL XLG-240-H-AB LED driver konstantní výkon 239.6 W 2200 - 6660 mA 27 - 56 V/DC stmívací funkce 3v1 , schválení n
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2143295 MEAN WELL XLG-240-H-AB LED driver konstantní výkon 239.6 W 2200 - 6660 mA 27 - 56 V/DC stmívací funkce 3v1 , schválení n
Záruční podmínky
Záruční podmínky 2143295 MEAN WELL XLG-240-H-AB LED driver konstantní výkon 239.6 W 2200 - 6660 mA 27 - 56 V/DC stmívací funkce 3v1 , schválení n
Popis
Conrad má rozšířené série XLG na LED spínací síťový sdílení MEAN WELL v jeho výrobek program uvedení na design s konstantním výkonem a konstantní napětí. Nově jsou síťový zdroj verze s 240 W. jedná se při L/M/H-verze o Netezteile na konstantní proud nebo konstantní výkon aplikací. Tyto modely jsou vhodné pro použití ve vnitřních i venkovní osvětlení projektech včetně vodotěsný lišty a reklamní osvětlení skříní. Provedení typ L je určen pro plný provoz od 700 do 1050mA, konstantního proudu typ M-modely lze od 1400 až 2100 mA. Typ H pro full power provoz je založen na 56V výstupem a nabízí různé ovladač proudy pro různé výkon. Tento typ je vhodný pro COB LED s propustného napětí pod 56V a SMD LED především pro svítidla, které vyžadují dodržování SELV malý 60V. Všechny modely série XLG dosažení vysoký proti přepětí od až 10 kV (LN-PE) / 6 kV (L-N), EN61547 a EN61000-4-5 a pro každý typ osvětlení venkovních prostor. Váš vstup proti přepětí (IOVP) je speciálně pro instabile zdroje střídavého proudu a snižuje selhání rychlost světla znovu. I přes 3-in-1 funkce stmívání s izolací designu disponuje série.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- IP67
- Proudové omezení přes interní nastavit potenciometrem, 3 v 1 funkce stmívání (0 - 10 V DC, 10 V PWM, potenciometr
- Nezávislé zařízení
- Univerzální vstup 100 - 305 V AC
- Kovový plášť
- Ochrana proti přetížení pomocí proudového omezení, automatické obnovení funkce
- S ochranou proti zkratu, přetížení, přepětí, přehřátí
- Vestavěný PFC obvod
- Nízký výkon při chodu naprázdno malý 0,5W
- Pro LED osvětlení
- Surge zkouška Level 6 kV
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
