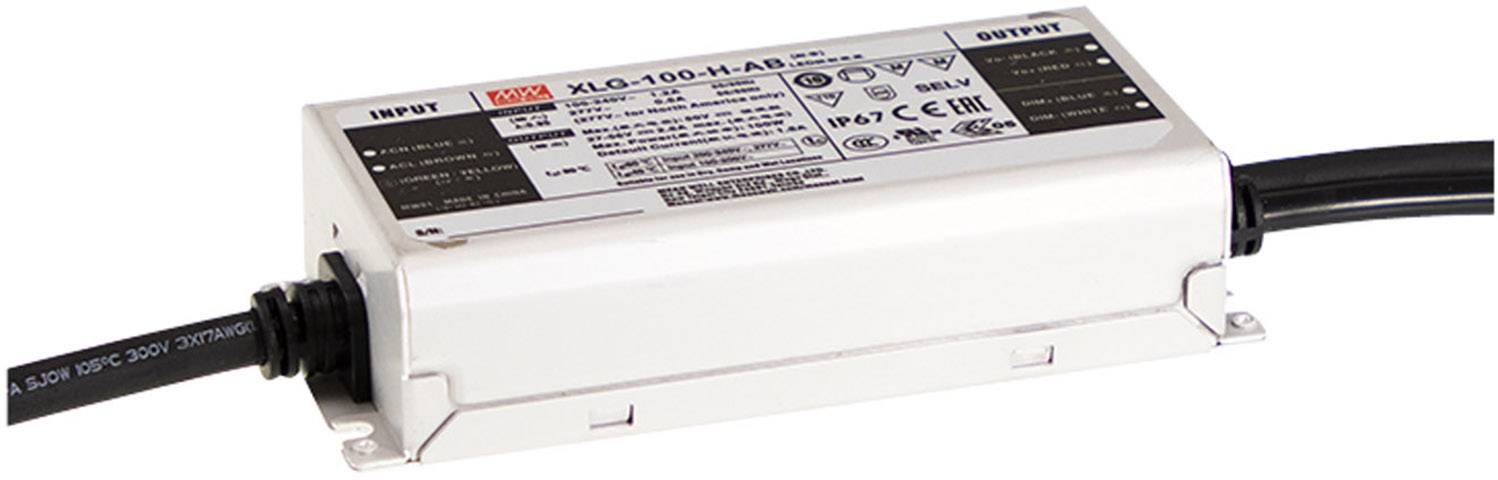

MEAN WELL XLG-100-24-A LED driver konstantní napětí, konstantní proud 96 W 2 - 4 A 24 V/DC PFC spínací obvod , outdoorov
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
XLG-100-24-A
- konstantní napětí, konstantní proud
- 24 V/DC
- 2 - 4 A
Technické parametry
- Mixed mixed mode výstup (stabilní napětí/CV nebo stabilizovaný/CC)
- V závislosti na připojeném LED žárovka (konstantního proudu nebo konstantního napětí) se
- DC výstup na LED napájecí zdroje v rámci stanovených technických parametrů Datenblattes, zátěže.
- Mode výstup (stabilní napětí/CV nebo stabilizovaný/CC)
- Kategorie produktu
LED driver
- Provedení
konstantní napětí
konstantní proud
- Rozm.
(d x š x v) 140 x 63 x 32 mm
- Barva
kov
- Výstupní napětí (max.)
24 V/DC
- Kontrolní značka
CB, MM, ENEC, UL, SELV
- Výstupní proud (max.)
4 A
- Výstupní proud (max.) - zaokrouhlený
4 A
- Provozní napětí
230 V/AC
115 V/AC
- Třída bezpečnosti
I
- Vlastnosti LED ovladače
PFC spínací obvod
outdoorový
nastavitelný
ochrana proti přepětí
přepětí
schválení nábytku
montáž na nehořlavém povrchu
IP67
- Připojení
kabel bez konektorů
- Výkon (max.)
96 W
- Počet výstupů
1 x
- Počet vstupů
1 x
- Výstupní proud (min.)
2 A
- Vstupní napětí (max.)
305 V/AC
431 V/DC
- Vstupní napětí (min.)
100 V/AC
142 V/DC
- Hmotnost
580 g
- Rozsah výkonu
96 W (max)
- Typ
spínaný
- Šířka
63 mm
- V
32 mm
- Délka
140 mm
- Max. teplota
+90 °C
- Min. teplota
-40 °C
Ke stažení
List technických údajů
List technických údajů 2143299 MEAN WELL XLG-100-24-A LED driver konstantní napětí, konstantní proud 96 W 2 - 4 A 24 V/DC PFC spínací obvod , outdoorov
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2143299 MEAN WELL XLG-100-24-A LED driver konstantní napětí, konstantní proud 96 W 2 - 4 A 24 V/DC PFC spínací obvod , outdoorov
Záruční podmínky
Záruční podmínky 2143299 MEAN WELL XLG-100-24-A LED driver konstantní napětí, konstantní proud 96 W 2 - 4 A 24 V/DC PFC spínací obvod , outdoorov
Popis
Conrad má rozšířené série XLG na LED spínací síťový sdílení MEAN WELL v jeho výrobek program uvedení na design s konstantním výkonem a konstantní napětí. Nově jsou síťový zdroj verze s 100 W. vedle L/H verze pro konstantní proud nebo konstantní výkon aplikace jsou k dispozici také 12V a 24V verze pro konstantní napětí. Tyto modely jsou vhodné pro použití ve vnitřních i venkovní osvětlení projektech včetně vodotěsný lišty a reklamní osvětlení skříní. Provedení typ L je určen pro plný provoz od 700 do 1050mA. Typ H pro full power provoz je založen na 56V výstupem a nabízí různé ovladač proudy pro různé výkon. Tento typ je vhodný pro COB LED s propustného napětí pod 56V a SMD LED především pro svítidla, které vyžadují dodržování SELV malý 60V. Všechny modely série XLG dosažení vysoký proti přepětí od až 10 kV (LN-PE) / 6 kV (L-N), EN61547 a EN61000-4-5 a pro každý typ osvětlení venkovních prostor. Váš vstup proti přepětí (IOVP) je speciálně pro instabile zdroje střídavého proudu a snižuje selhání rychlost světla znovu. I přes 3-in-1 funkce stmívání s izolací designu disponuje série.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- IP67
- Proudové omezení přes interní nastavitelný potenciometrem
- Nezávislé zařízení
- Univerzální vstup 100 - 305 V AC
- Kovový plášť
- Ochrana proti přetížení pomocí proudového omezení, automatické obnovení funkce
- S ochranou proti zkratu, přetížení, přepětí, přehřátí
- Vestavěný PFC obvod
- Nízký výkon při chodu naprázdno malý 0,5W
- Pro LED osvětlení
- Surge zkouška Level 6 kV
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
