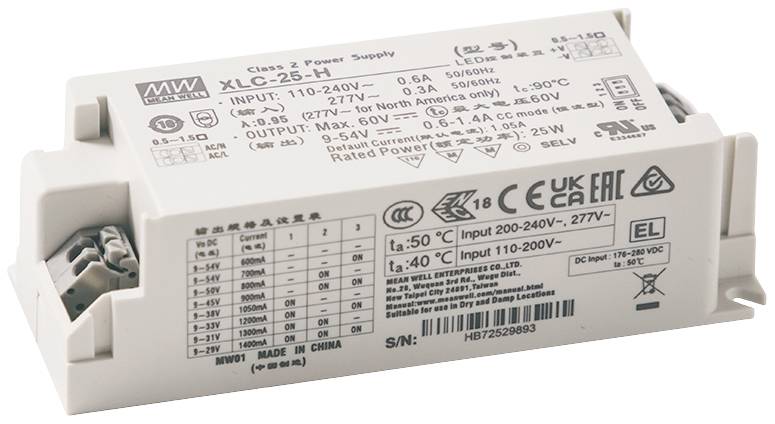

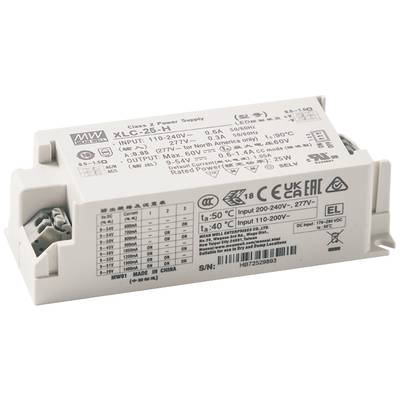

MEAN WELL XLC-25-H-DA2 LED driver 25.0 W 0.3 - 1.1 A 9 - 54 V 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
LED Mean well XLC-25 SNT Plastic Case
- 9 - 54 V
- 0.3 - 1.1 A
Technické parametry
- Řada XLC-25
- Použití: Osvětlení
- Rozměry: Délka 107 mm
- Rozměry: Šířka 40 mm
- Rozměry: Výška: 32 mm
- Hmotnost: 158 g
- Označení: Značka MM; SELV
- Provozní teplota, min.: -25 °C.
- Provozní teplota: Max. 90 °C.
- Skladovací teplota, min.: -40 °C
- Skladovací teplota, max. 80 °C
- Síťová frekvence min. 47 Hz
- Síťová frekvence max. 63 Hz
- Vstupní napětí min. 100 V AC
- Vstupní napětí max. 305 V AC
- Vstupní napětí min. 141 V DC
- Vstupní napětí max. 431 V DC
- Vstupní proud: 0,15 A
- Stupeň účinnosti: 88 %
- Svodový proud max. 0,75 mA
- Spínací proud, max. 10 a
- Korekce Power faktoru (PFC): 1
- Faktor výkonu: 0,95
- Typ připojení, vstup: Zásuvná svorka
- Počet výstupů: 1
- Výstupní výkon: 25 W
- Ochrana proti přetížení 0
- Ochrana proti zkratu: 1
- Ochrana proti přepětí 0
- Ochrana proti přehřátí: 1
- Typ připojení, výstup: Zásuvná svorka
- Stupeň krytí: II
- IZOLAČNÍ NAPĚTÍ I/P-O/P: 3.750 V
- APROBACE: CE, EN, IEC, EAC, UKCA, CCC, ENEC, RCM
- Normy (EMC): EN 55015
- Normy (bezpečnost): EN 61347-2-13, IEC 61347-1, IEC 61347-2-13, EN 61347-1
- REACH-SVHC: ne
- WEEE (odpad elektronika): ne
- RoHS: V souladu s R - RoHS
- Provozní režim: CP
- Stmívatelná: 1
- Rozhraní: Dali-2, Push-DIMM
- Příkon v pohotovostním režimu při připojení na síť (Pnet) menší než 0,5 W.
- Počet záložních automat B16: Max. Na 85
- Max. Počet záložních automat C16: 85
- Výstupní napětí min. 9 v
- Výstupní napětí max.: 54 V
- Výstupní proud volitelný
- Volitelné výstupní proudy (a): 0,3; 0,35; 0,4; 0,5; 0,6; 0,7; 0,9: 1,5
- Výstupní proud min. 0,3 A.
- Max. výstupní proud: 1,05 A
- Tolerance výstupního proudu: -5 - 5 %
- Zbytkové vlnění proudu: 4 %
- Kategorie produktu
LED driver
- Rozm.
(d x š x v) 107.0 x 40.0 x 32.0 mm
- Výstupní napětí (max.)
54 V
- Výstupní napětí (min.)
9 V
- Výstupní proud (max.)
1.1 A
- Výstupní proud (max.) - zaokrouhlený
1.1 A
- Třída bezpečnosti
II
- Připojení
zásuvná svorka
- Výkon (max.)
25.0 W
- Počet výstupů
1 x
- Výstupní proud (min.)
0.3 A
- Vstupní napětí (max.)
305 V
- Vstupní napětí (min.)
100 V
- Hmotnost
158.0 g
- Rozsah výkonu
25.0 W (max)
- Šířka
40.0 mm
- V
32.0 mm
- Délka
107.0 mm
- Provozní teplota (max.)
90 °C
- Provozní teplota (min.)
-25 °C
- Napětí vstup/výstup vysoké
54 V
- Vstupní napětí
431 V
Ke stažení
List technických údajů
List technických údajů 3164307 MEAN WELL XLC-25-H-DA2 LED driver 25.0 W 0.3 - 1.1 A 9 - 54 V 1 ks
List technických údajů 3164307 MEAN WELL XLC-25-H-DA2 LED driver 25.0 W 0.3 - 1.1 A 9 - 54 V 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3164307 MEAN WELL XLC-25-H-DA2 LED driver 25.0 W 0.3 - 1.1 A 9 - 54 V 1 ks
Záruční podmínky
Záruční podmínky 3164307 MEAN WELL XLC-25-H-DA2 LED driver 25.0 W 0.3 - 1.1 A 9 - 54 V 1 ks
Popis
Vhodný pro DC, bez blikání, funkce NFC, nouzový zdroj světla, volitelný výstupní proud
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
