MEAN WELL MFM-15-24 spínaný síťový zdroj 24 V/DC 0.63 A 15.1 W

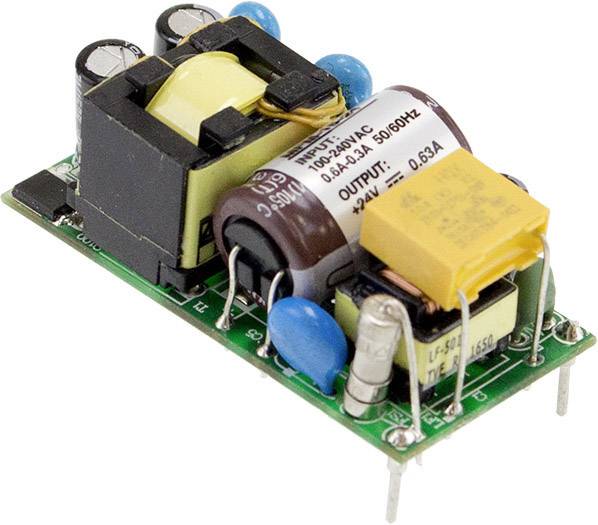

Elektronická deska plošných spojů s transformátorem, kondenzátory a rezistory, typická pro měniče napětí nebo napájecí zdroje.

Datasheety: (PDF)

Doručení: St 7. 10.

9 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (235,54 Kč / kus)

235,54 Kč

Bez DPH.

Už jen 9 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Spínací síťové zdroje MEANWELL řady MFM-15 Medical Open-frame (On Board) Single Output: 15 W.

Výstup 24 V/DC / 0.63 A
Výkon (max.) 15.1 W
pájecí piny

Technické parametry

Kategorie produktu: spínaný síťový zdroj

Vstupní napětí (max.): 264 V/AC

Výstupní proud (max.): 0.63 A

Výstupní proud (max.) - zaokrouhlený: 630 mA

Vstupní napětí (min.): 80 V/AC

Rozm.: (d x š x v) 49 x 23.8 x 23 mm

Výstupní napětí (max.): 24 V/DC

Připojení: pájecí piny

: 15.1 W

Počet výstupů: 1 x

Konstrukční tvar: otevřený

Hmotnost: 28 g

Typ: spínaný

Šířka: 23.8 mm

V: 23 mm

Délka: 49 mm

Typ: MFM-15-24

MTBF: 121000 h

Počet vstupů: 1 x

PFC: Ne

Max. teplota: +85 °C

Min. teplota: -35 °C

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní proud (max.) - zaokrouhlený

Výstupní napětí (max.)

Vstupní napětí (min.)

MEAN WELL MFM-15-24 spínaný síťový zdroj 24 V/DC 0.63 A 15.1 W

Objednací číslo:2142617

Tento produkt

15.1 W

pájecí piny

264 V/AC

630 mA

24 V/DC

80 V/AC

MEAN WELL EPP-500-24 spínaný síťový zdroj 24 V/DC 20.8 A 499.2 W

Objednací číslo:2142572

499.2 W

kolíková lišta pro Nylon Crimp konektory

264 V/AC370 V/DC

20.8 A

24 V/DC

80 V/AC113 V/DC

MEAN WELL EPP-500-48 spínaný síťový zdroj 48 V/DC 10.4 A 499.2 W

Objednací číslo:2142574

499.2 W

kolíková lišta pro Nylon Crimp konektory

264 V/AC370 V/DC

10.4 A

48 V/DC

80 V/AC113 V/DC

MEAN WELL EPP-500-18 spínaný síťový zdroj 18 V/DC 27.8 A 500.4 W

Objednací číslo:2142575

500.4 W

kolíková lišta pro Nylon Crimp konektory

264 V/AC370 V/DC

27.8 A

18 V/DC

80 V/AC113 V/DC

MEAN WELL EPP-120S-27 spínaný síťový zdroj 27 V/DC 4.44 A 119.9 W

Objednací číslo:2142579

119.9 W

kolíková lišta pro Nylon Crimp konektory

264 V/AC370 V/DC

4.44 A

27 V/DC

80 V/AC113 V/DC

MEAN WELL MFM-15-3.3 spínaný síťový zdroj 3.3 V/DC 3.5 A 11.6 W

Objednací číslo:2142583

11.6 W

pájecí piny

264 V/AC

3.5 A

3.3 V/DC

80 V/AC

MEAN WELL EPP-500-27 spínaný síťový zdroj 27 V/DC 18.5 A 499.5 W

Objednací číslo:2142584

499.5 W

kolíková lišta pro Nylon Crimp konektory

264 V/AC370 V/DC

18.5 A

27 V/DC

80 V/AC113 V/DC

MEAN WELL EPP-500-15 spínaný síťový zdroj 15 V/DC 33.3 A 499.5 W

Objednací číslo:2142590

499.5 W

kolíková lišta pro Nylon Crimp konektory

264 V/AC370 V/DC

33.3 A

15 V/DC

80 V/AC113 V/DC

MEAN WELL MFM-15-5 spínaný síťový zdroj 5 V/DC 3 A 15 W

Objednací číslo:2142592

15 W

pájecí piny

264 V/AC

3 A

5 V/DC

80 V/AC

MEAN WELL EPP-120S-12 spínaný síťový zdroj 12 V/DC 9.5 A 114 W

Objednací číslo:2142594

114 W

kolíková lišta pro Nylon Crimp konektory

264 V/AC370 V/DC

9.5 A

12 V/DC

80 V/AC113 V/DC

Ke stažení

List technických údajů

List technických údajů 2142617 MEAN WELL MFM-15-24 spínaný síťový zdroj 24 V/DC 0.63 A 15.1 W

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2142617 MEAN WELL MFM-15-24 spínaný síťový zdroj 24 V/DC 0.63 A 15.1 W

Záruční podmínky

Záruční podmínky 2142617 MEAN WELL MFM-15-24 spínaný síťový zdroj 24 V/DC 0.63 A 15.1 W

Popis

Mean well představuje novou řadu napájecích zdrojů s vysokou hustotou výkonu: Vestavěné typ řady MFM. V porovnání s konstrukční velikostí poslední generace - PM a NFM - má nová řada konstrukční velikost pouze jednu třetinu, ale nabízí širší rozsah provozních teplot, vyšší účinnost a nižší volnoběžný výkon. Design této řady odpovídá směrnicím IEC/EN601-1 z roku 3. Verze a ANSI / AMI ES60601-1, splňuje požadavky 2x MOPP a má malý svodový proud (malý 80 μA). Je schváleno pro lékařské přístroje úrovně BF s přímým kontaktem s pacientem. Mezi vhodné aplikace patří zdravotnické zkušební přístroje, přenosné zdravotnické přístroje a lékařské přístroje, které vyžadují extrémně nízkou spotřebu energie v pohotovostním režimu atd.

Tento text byl přeložen strojově.
