MEAN WELL MFM-05-24 AC/DC zdroj do DPS 24 V/DC 0.23 A 5.5 W

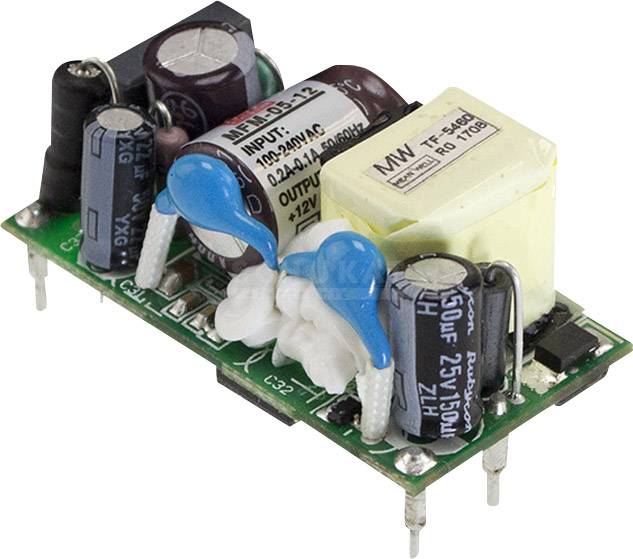

Malý elektronický modul s integrovaným obvodem obsahující několik kondenzátorů, cívek a odporů na zelené desce plošného spoje.

Datasheety: (PDF)

Okamžité doručení: Po 21. 9.

20 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (165,28 Kč / kus)

165,28 Kč

Bez DPH.

Včetně 14denního práva na vrácení

Nahlásit právní incident

Hlavní benefity

Medical Open-frame (On Board) Single Output výkon: 5 W.

Výstup 24 V/DC / 0.23 A
Výkon (max.) 5.5 W
do DPS, pájecí piny

Technické parametry

Kategorie produktu: AC/DC zdroj do DPS

Vstupní napětí (max.): 264 V/AC

Výstupní proud (max.): 0.23 A

Výstupní proud (max.) - zaokrouhlený: 230 mA

Vstupní napětí (min.): 80 V/AC

Rozm.: (d x š x v) 42 x 22.3 x 20.5 mm

Výstupní napětí (max.): 24 V/DC

Připojení: do DPS
pájecí piny

: 5.5 W

Počet výstupů: 1 x

Konstrukční tvar: otevřený

Hmotnost: 18 g

Typ: spínaný

Šířka: 22.3 mm

V: 20.5 mm

Délka: 42 mm

Typ: MFM-05-24

MTBF: 1799000 h

Počet vstupů: 1 x

PFC: Ne

Max. teplota: 85 °C

Min. teplota: -40 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1837998 MEAN WELL MFM-05-24 AC/DC zdroj do DPS 24 V/DC 0.23 A 5.5 W

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1837998 MEAN WELL MFM-05-24 AC/DC zdroj do DPS 24 V/DC 0.23 A 5.5 W

Záruční podmínky

Záruční podmínky 1837998 MEAN WELL MFM-05-24 AC/DC zdroj do DPS 24 V/DC 0.23 A 5.5 W

Popis

Mean well představuje novou řadu napájecích zdrojů s vysokou hustotou výkonu: Vestavěné typ řady MFM. V porovnání s konstrukční velikostí poslední generace - PM a NFM - má nová řada konstrukční velikost pouze jednu třetinu, ale nabízí širší rozsah provozních teplot, vyšší účinnost a nižší volnoběžný výkon. Design této řady odpovídá směrnicím IEC/EN601-1 z roku 3. Verze a ANSI / AMI ES60601<-1, splňuje požadavky 2x MOPP a má malý svodový proud (80 μA). Je schváleno pro lékařské přístroje úrovně BF s přímým kontaktem s pacientem. Mezi vhodné aplikace patří zdravotnické zkušební přístroje, přenosné zdravotnické přístroje a lékařské přístroje, které vyžadují extrémně nízkou spotřebu energie v pohotovostním režimu atd.

Tento text byl přeložen strojově.
