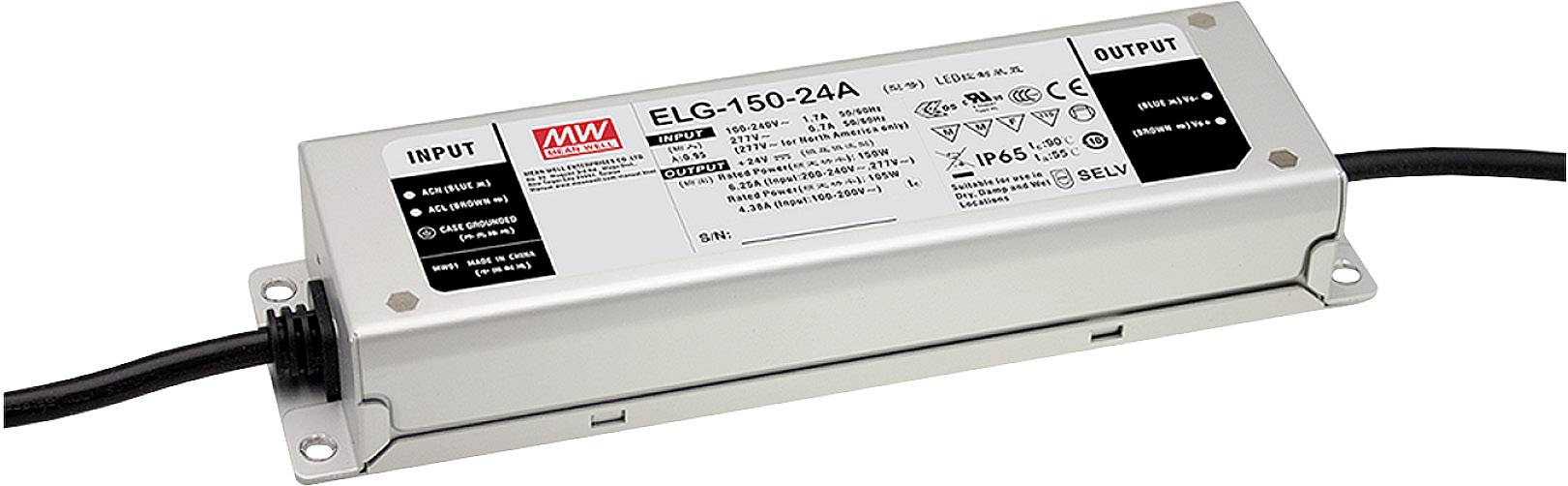

MEAN WELL LED Treiber LED driver Energetická třída (EEK2021) G (A - G) konstantní napětí, konstantní proud 150.2 W 3.13
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 135,00 Kč / kus)
Kč
Hlavní benefity
MEANWELL LED spínací síťové zdroje série ELG-150 kovové pouzdro IP65, IP67 Single-output CV+CC (mixed mode), DALI výkon: 150 W
- konstantní napětí, konstantní proud
- 48 V/DC
- 3.13 A
Technické parametry
- Mixed Mode výstup (stabilní napětí/CV nebo stabilizovaný/CC)
- V závislosti na připojeném LED žárovka (konstantního proudu nebo konstantního napětí) se
- DC výstup na LED napájecí zdroje v rámci stanovených technických parametrů Datenblattes, zátěže.
- Kategorie produktu
LED driver
- Provedení
konstantní napětí
konstantní proud
- Rozm.
(d x š x v) 219 x 63 x 35.5 mm
- Barva
kov
- Výstupní napětí (max.)
48 V/DC
- Kontrolní značka
SELV, UL, MM, ENEC, CB
- Výstupní proud (max.)
3.13 A
- Výstupní proud (max.) - zaokrouhlený
3.13 A
- Provozní napětí
230 V/AC
115 V/AC
- Vlastnosti LED ovladače
montáž na nehořlavém povrchu
schválení nábytku
outdoorový
PFC spínací obvod
bez možnosti stmívání
ochrana proti přepětí
přepětí
IP67
- Připojení
kabel bez konektorů
- Výkon (max.)
150.2 W
- Počet výstupů
1 x
- Počet vstupů
1 x
- Vstupní napětí (max.)
305 V/AC
431 V/DC
- Vstupní napětí (min.)
100 V/AC
142 V/DC
- Hmotnost
950 g
- Výkon (min.)
105 W
- Rozsah výkonu
105 do 150.2 W
- Typ
spínaný
- Šířka
63 mm
- V
35.5 mm
- Délka
219 mm
- Max. teplota
+90 °C
- Min. teplota
-40 °C
Ke stažení
List technických údajů
List technických údajů 2237789 MEAN WELL LED Treiber LED driver Energetická třída (EEK2021) G (A - G) konstantní napětí, konstantní proud 150.2 W 3.13
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2237789 MEAN WELL LED Treiber LED driver Energetická třída (EEK2021) G (A - G) konstantní napětí, konstantní proud 150.2 W 3.13
Záruční podmínky
Záruční podmínky 2237789 MEAN WELL LED Treiber LED driver Energetická třída (EEK2021) G (A - G) konstantní napětí, konstantní proud 150.2 W 3.13
Popis
S ELG od MEAN WELL vedení sestavili jsme pro vás LED síťové zdroje v programu, se díky své varianta rozmanitost sváření. S setup dobu malý 500 ms a spotřeba v režimu stand-by pod 0,5 W splňují síťové zdroje řady ELG i v září 2016 verscharften mezní směrnici o ekodesignu 2009/125/EC.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Napětí a proud pevně nastaveny
- v primární kabel vyvedeným ochranný vodič
- konstantní proud, konstantní napětí
- nezávislé zařízení
- Vícenapěťový vstup
- Kovové pouzdro
- Ochrana proti přetížení pomocí proudového omezení, auto recovery
- Ochrana proti zkratu, přetížení, přepětí, přehřátí
- Vestavěný PFC obvod
- vhodné pro LED osvětlení
- SELV v souladu
- odpovídá 6kV Surge zkouška Level
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
