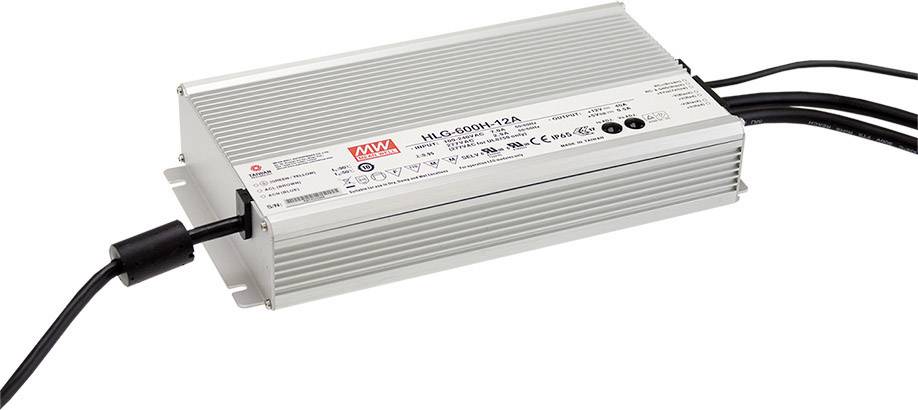

MEAN WELL HLG-600H-12AB LED driver konstantní napětí 480 W 20 - 40 A 10.2 - 12.6 V/DC stmívatelný, stmívací funkce 3v1 ,
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 775,00 Kč / kus)
Kč
Hlavní benefity
LED spínací síťový zdroj pro vnitřní i venkovní použití
- konstantní napětí
- 10.2 - 12.6 V/DC
- 20 - 40 A
Technické parametry
- Kategorie produktu
LED driver
- Provedení
konstantní napětí
- Rozm.
(d x š x v) 280 x 144 x 48.5 mm
- Barva
kov
- Výstupní napětí (max.)
12.6 V/DC
- Výstupní napětí (min.)
10.2 V/DC
- Kontrolní značka
MM, SELV, UL, TÜV, CB
- Výstupní proud (max.)
40 A
- Výstupní proud (max.) - zaokrouhlený
40 A
- Provozní napětí
230 V/AC
115 V/AC
- Třída bezpečnosti
I
- Vlastnosti LED ovladače
stmívatelný
stmívací funkce 3v1
nastavitelný
PFC spínací obvod
outdoorový
ochrana proti přepětí
přepětí
montáž na nehořlavém povrchu
schválení nábytku
IP65
- Připojení
kabel bez konektorů
- Výkon (max.)
480 W
- Počet výstupů
1 x
- Počet vstupů
1 x
- Výstupní proud (min.)
20 A
- Vstupní napětí (max.)
305 V/AC
431 V/DC
- Vstupní napětí (min.)
90 V/AC
127 V/DC
- Hmotnost
3900 g
- Rozsah výkonu
480 W (max)
- Typ
spínaný
- Šířka
144 mm
- V
48.5 mm
- Délka
280 mm
- Max. teplota
+90 °C
- Min. teplota
-40 °C
Ke stažení
List technických údajů
List technických údajů 2113596 MEAN WELL HLG-600H-12AB LED driver konstantní napětí 480 W 20 - 40 A 10.2 - 12.6 V/DC stmívatelný, stmívací funkce 3v1 ,
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2113596 MEAN WELL HLG-600H-12AB LED driver konstantní napětí 480 W 20 - 40 A 10.2 - 12.6 V/DC stmívatelný, stmívací funkce 3v1 ,
Záruční podmínky
Záruční podmínky 2113596 MEAN WELL HLG-600H-12AB LED driver konstantní napětí 480 W 20 - 40 A 10.2 - 12.6 V/DC stmívatelný, stmívací funkce 3v1 ,
Popis
LED síťový zdroj v kovovém krytu s rozsahem vstupního napětí od 90 - 305 V/AC. Mixed Mode výstup (stabilní napětí až maximální proud s podle následujícího proud stabilizační C.V.+C. známku společnosti). Ochrana IP67. 3v1 stmívání (odpor, PWM, 1-10VDC).
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Konstantní napětí
- Vstup se širokým rozsahem
- kovové pouzdro
- Ochrana proti přetížení pomocí proudového omezení, auto recovery
- s ochranou proti zkratu, přetížení, přepětí, přehřátí
- Vestavěný obvod PFC
- soulad se SELV
- bezpečnostní normy: EN61347-1, EN61347-2-13 a další
- EMC normy: EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61547 a další
- IP65, výstupní napětí a omezení proudu nastavitelné přes interní potenciometr, stmívání pomocí vedeného ovládacího vedení, funkce stmívání 3 v 1 (1...10 v DC, PWM, 100K Ohm potenciometr)
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
