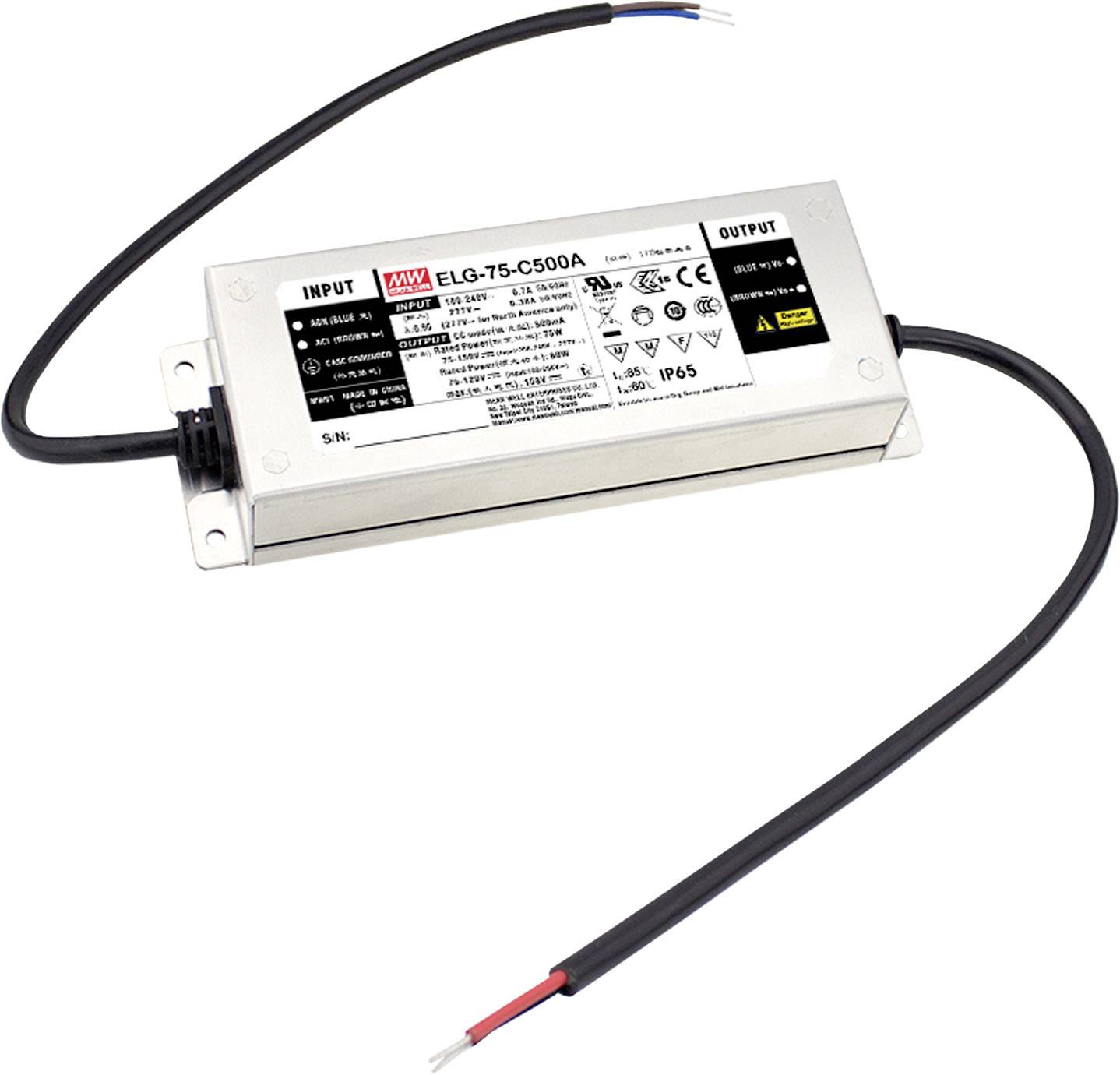

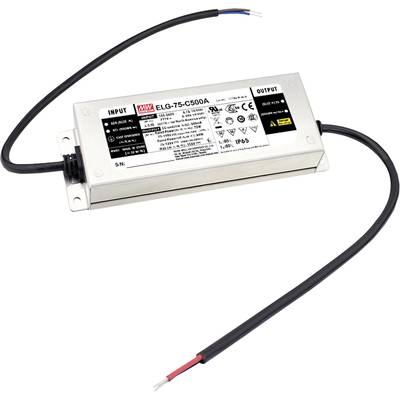

MEAN WELL ELG-75-C500B-3Y LED driver konstantní proud 75 W 500 mA 75 - 150 V/DC stmívací funkce 3v1 , stmívatelný, montá
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (975,00 Kč / kus)
Kč
Už jen 4 Ks skladem!
Hlavní benefity
- konstantní proud
- 75 - 150 V/DC
- 500 mA
Technické parametry
- Kategorie produktu
LED driver
- Provedení
konstantní proud
- Rozm.
(d x š x v) 180 x 63 x 35.5 mm
- Barva
kov
- Výstupní napětí (max.)
150 V/DC
- Výstupní napětí (min.)
75 V/DC
- Kontrolní značka
CB, MM, UL, ENEC
- Výstupní proud (max.)
500 mA
- Výstupní proud (max.) - zaokrouhlený
500 mA
- Provozní napětí
230 V/AC
115 V/AC
- Vlastnosti LED ovladače
stmívací funkce 3v1
stmívatelný
montáž na nehořlavém povrchu
schválení nábytku
outdoorový
PFC spínací obvod
ochrana proti přepětí
přepětí
IP67
- Připojení
kabel bez konektorů
- Výkon (max.)
75 W
- Počet výstupů
1 x
- Počet vstupů
1 x
- Vstupní napětí (max.)
305 V/AC
431 V/DC
- Vstupní napětí (min.)
100 V/AC
142 V/DC
- Hmotnost
800 g
- Rozsah výkonu
75 W (max)
- Typ
spínaný
- Šířka
63 mm
- V
35.5 mm
- Délka
180 mm
- Max. teplota
+85 °C
- Min. teplota
-40 °C
Ke stažení
List technických údajů
List technických údajů 2176602 MEAN WELL ELG-75-C500B-3Y LED driver konstantní proud 75 W 500 mA 75 - 150 V/DC stmívací funkce 3v1 , stmívatelný, montá
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2176602 MEAN WELL ELG-75-C500B-3Y LED driver konstantní proud 75 W 500 mA 75 - 150 V/DC stmívací funkce 3v1 , stmívatelný, montá
Záruční podmínky
Záruční podmínky 2176602 MEAN WELL ELG-75-C500B-3Y LED driver konstantní proud 75 W 500 mA 75 - 150 V/DC stmívací funkce 3v1 , stmívatelný, montá
Popis
S ELG od MEAN WELL vedení sestavili jsme pro vás LED síťové zdroje v programu, se díky své varianta rozmanitost sváření. Kromě známých verze CV+CC (konstantní napětí a konstantní proud) a CC jako analogový stmívací a stmívatelné provedení je také k dispozici varianta DA, které se přes digitální ovládat Dali-Bus. S setup dobu malý 500 ms a spotřeba v režimu stand-by pod 0,5 W splňují síťové zdroje řady ELG i v září 2016 verscharften mezní směrnici o ekodesignu 2009/125/EC.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- IP67
- Stmívání pomocí z řídicí kabel 3 v 1 funkce stmívání (0 - 10 V DC, PWM, 100k Ohm potenciometr)
- V primární kabel vyvedeným ochranného vodiče
- Konstantní proud
- Nezávislé zařízení
- Vstup se širokým rozsahem
- Kovový plášť
- Ochrana proti přetížení pomocí proudového omezení, automatické obnovení funkce
- S ochranou proti zkratu, přetížení, přepětí, přehřátí
- Vestavěný PFC obvod
- Vhodné pro LED osvětlení
- SELV konform
- Odpovídá 6kV Surge zkouška Level
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
