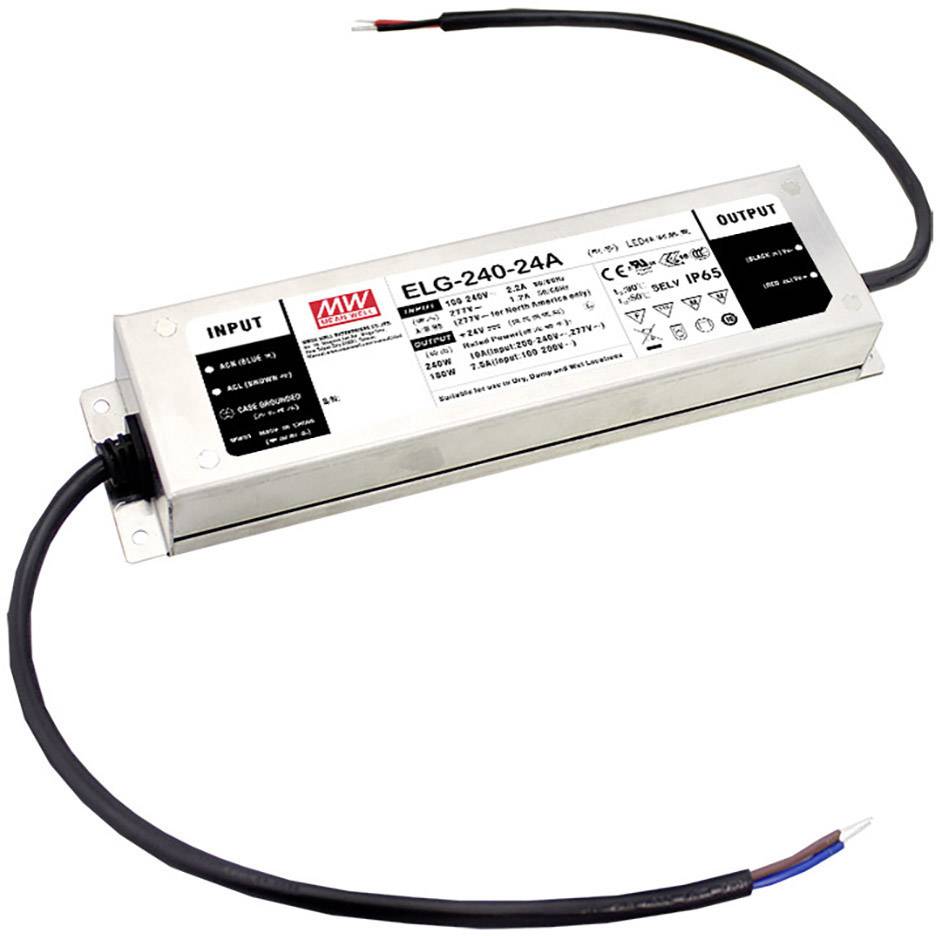

MEAN WELL ELG-240-24AB-3Y LED driver konstantní napětí 240 W 5 - 10 A 22.4 - 25.6 V/DC stmívací funkce 3v1 , montáž na n
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
ELG-240-24AB-3Y
- konstantní napětí
- 22.4 - 25.6 V/DC
- 5 - 10 A
Technické parametry
- Kategorie produktu
LED driver
- Provedení
konstantní napětí
- Rozm.
(d x š x v) 244 x 71 x 37.5 mm
- Barva
kov
- Výstupní napětí (max.)
25.6 V/DC
- Výstupní napětí (min.)
22.4 V/DC
- Kontrolní značka
SELV, UL, MM, ENEC, CB
- Výstupní proud (max.)
10 A
- Výstupní proud (max.) - zaokrouhlený
10 A
- Provozní napětí
230 V/AC
115 V/AC
- Třída bezpečnosti
I
- Vlastnosti LED ovladače
stmívací funkce 3v1
montáž na nehořlavém povrchu
schválení nábytku
outdoorový
PFC spínací obvod
stmívatelný
nastavitelný
ochrana proti přepětí
přepětí
IP65
- Připojení
kabel bez konektorů
- Výkon (max.)
240 W
- Počet výstupů
1 x
- Počet vstupů
1 x
- Výstupní proud (min.)
5 A
- Vstupní napětí (max.)
305 V/AC
431 V/DC
- Vstupní napětí (min.)
100 V/AC
142 V/DC
- Hmotnost
1220 g
- Rozsah výkonu
240 W (max)
- Typ
spínaný
- Šířka
71 mm
- V
37.5 mm
- Délka
244 mm
- Max. teplota
+90 °C
- Min. teplota
-40 °C
Ke stažení
List technických údajů
List technických údajů 2113602 MEAN WELL ELG-240-24AB-3Y LED driver konstantní napětí 240 W 5 - 10 A 22.4 - 25.6 V/DC stmívací funkce 3v1 , montáž na n
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2113602 MEAN WELL ELG-240-24AB-3Y LED driver konstantní napětí 240 W 5 - 10 A 22.4 - 25.6 V/DC stmívací funkce 3v1 , montáž na n
Záruční podmínky
Záruční podmínky 2113602 MEAN WELL ELG-240-24AB-3Y LED driver konstantní napětí 240 W 5 - 10 A 22.4 - 25.6 V/DC stmívací funkce 3v1 , montáž na n
Popis
S ELG od MEAN WELL vedení sestavili jsme pro vás LED síťové zdroje v programu, se díky své varianta rozmanitost sváření.
S setup dobu malý 500 ms a spotřeba v režimu stand-by pod 0,5 W splňují síťové zdroje řady ELG i v září 2016 verscharften mezní směrnici o ekodesignu 2009/125/EC.
Tento text byl přeložen strojově.
S setup dobu malý 500 ms a spotřeba v režimu stand-by pod 0,5 W splňují síťové zdroje řady ELG i v září 2016 verscharften mezní směrnici o ekodesignu 2009/125/EC.
Tento text byl přeložen strojově.
Provedení
- Konstantní napětí
- Nezávislé zařízení
- Kovový plášť
- Vstup se širokým rozsahem
- Ochrana proti přetížení pomocí proudového omezení, automatické obnovení funkce
- S ochranou proti zkratu, přetížení, přepětí, přehřátí
- Vestavěný PFC obvod
- SELV konform
- IP65, výstupním napětím a proudovým omezením přes interní potenciometr na spodní straně krytu, stmívání pomocí z řídicí kabel 3 v 1 funkce stmívání (0 - 10 V DC, PWM, 100k Ohm potenciometr)
- V primární kabel vyvedeným ochranného vodiče
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
