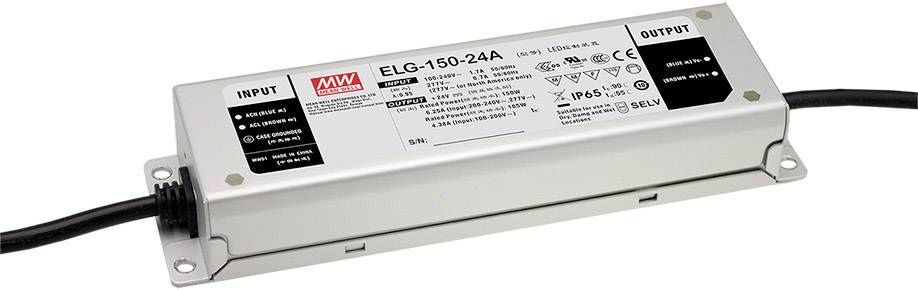

MEAN WELL ELG-150-24AB-3Y LED driver konstantní napětí 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC stmívací funkce 3v1 , montáž
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Spínaný napájecí zdroj pro LED
- konstantní napětí
- 21.6 - 26.4 V/DC
- 3.2 - 6.25 A
Technické parametry
- Kategorie produktu
LED driver
- Provedení
konstantní napětí
- Rozm.
(d x š x v) 219 x 63 x 35.5 mm
- Barva
kov
- Výstupní napětí (max.)
26.4 V/DC
- Výstupní napětí (min.)
21.6 V/DC
- Kontrolní značka
SELV, UL, MM, ENEC, CB
- Výstupní proud (max.)
6.25 A
- Výstupní proud (max.) - zaokrouhlený
6.25 A
- Provozní napětí
230 V/AC
115 V/AC
- Třída bezpečnosti
I
- Vlastnosti LED ovladače
stmívací funkce 3v1
montáž na nehořlavém povrchu
schválení nábytku
outdoorový
PFC spínací obvod
stmívatelný
nastavitelný
ochrana proti přepětí
přepětí
IP65
- Připojení
kabel bez konektorů
- Výkon (max.)
150 W
- Počet výstupů
1 x
- Počet vstupů
1 x
- Výstupní proud (min.)
3.2 A
- Vstupní napětí (max.)
305 V/AC
431 V/DC
- Vstupní napětí (min.)
100 V/AC
142 V/DC
- Hmotnost
950 g
- Rozsah výkonu
150 W (max)
- Typ
spínaný
- Šířka
63 mm
- V
35.5 mm
- Délka
219 mm
- Max. teplota
+90 °C
- Min. teplota
-40 °C
Ke stažení
List technických údajů
List technických údajů 2113603 MEAN WELL ELG-150-24AB-3Y LED driver konstantní napětí 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC stmívací funkce 3v1 , montáž
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2113603 MEAN WELL ELG-150-24AB-3Y LED driver konstantní napětí 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC stmívací funkce 3v1 , montáž
Záruční podmínky
Záruční podmínky 2113603 MEAN WELL ELG-150-24AB-3Y LED driver konstantní napětí 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC stmívací funkce 3v1 , montáž
Popis
S řadou ELG od FIRMY MEAN WELL je pro vás LED napájecí zdroj součástí programu, který se vyznačuje svou variantovou rozmanitostí.
S dobou nastavení menší než 500 ms a spotřebou v pohotovostním režimu nižší než 0,5 W splňují síťové zdroje řady ELG také přísnější mezní hodnotu směrnice 2009/125/ES, která byla zpřísnila v září 2016.
Tento text byl přeložen strojově.
S dobou nastavení menší než 500 ms a spotřebou v pohotovostním režimu nižší než 0,5 W splňují síťové zdroje řady ELG také přísnější mezní hodnotu směrnice 2009/125/ES, která byla zpřísnila v září 2016.
Tento text byl přeložen strojově.
Provedení
- Konstantní napětí
- nezávislé provozní zařízení
- kovové pouzdro
- Vstup se širokým rozsahem
- Ochrana proti přetížení pomocí proudového omezení, auto recovery
- s ochranou proti zkratu, přetížení, přepětí, přehřátí
- zabudovaný obvod PFC
- v souladu se SELV
- IP65, výstupní napětí a omezení proudu přes interní potenciometr na spodní straně krytu, stmívání pomocí vedeného ovládacího vedení, 3 v 1 stmívací funkce (0 - 10 v DC, PWM, Potenciometr 100k Ohm)
- v primárním kabelu vyvedený ochranný vodič
Doplňující informace
Důležité upozornění!
Nedimenzujte LED ovladač / LED transformátor na příliš malou zátěž.
Vyberte LED ovladač / LED-transformátor, který přibližně o 1/3 vyšší výkon (ve wattech).
Rozhodující pro zatížení LED ovladače není počet wattů udávaný výrobcem LED, ale skutečná příkon LED (v ampérech).
Je třeba zohlednit, že spínací proud může mít výrazně vyšší hodnotu.
