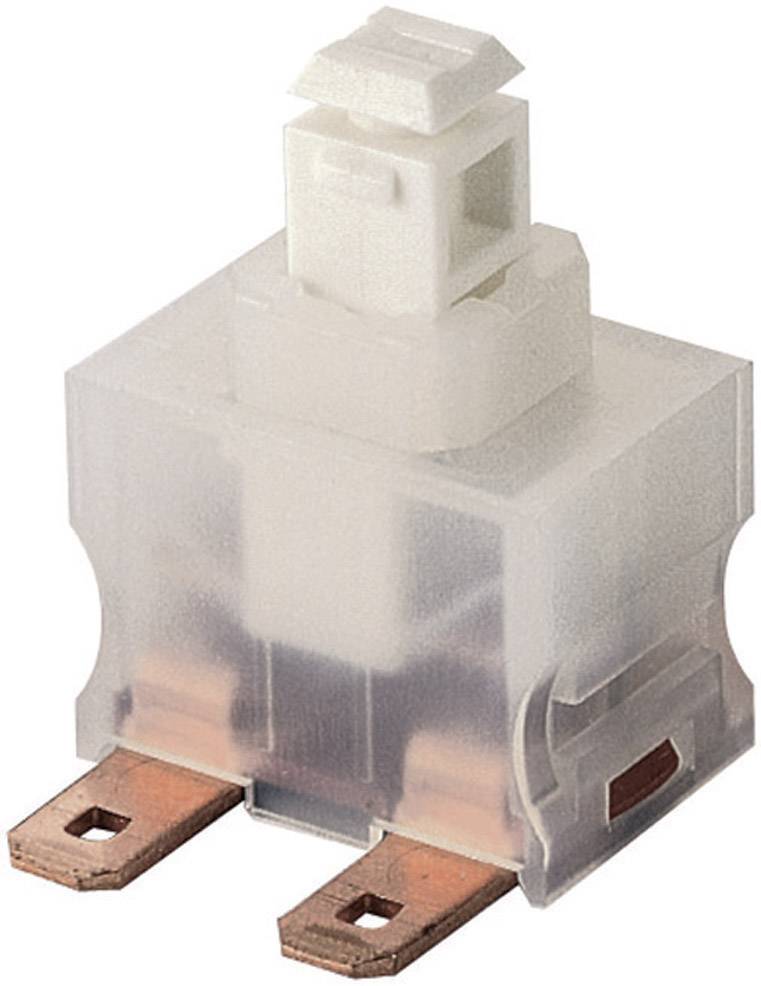

Marquardt 1682.3101, 1682.3101 tlačítkový spínač, 250 V/AC, 12 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
tlačítkový spínač
Typ osvětlení
žádné
Přepínací pozice
2x zap/vyp
Typ kontaktu
2 rozpínací kontakty
Připojení
plochý konektor 4,8 mm
Datasheety: (PDF)
Počet
Celková cena (33,05 Kč / kus)
33,05 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Odolnost proti plazivým proudům PTI 250
- Vzdálenost kontaktů ≥ 3 mm
- Odstup izolace ≥ 8 mm
- Třída hořlavosti tlačítka UL 94 V-0, soklu UL 94 V-1, pouzdra UL 94 V-2
- Odolnost proti teplu a ohni 850 oC (Kategorie D)
- Kontrolní značky: ENEC, UL, CSA
- Kategorie produktu
tlačítkový spínač
- Vlastnosti
vystouplý hmatník
- Barva pouzdra/barva knoflíku
bílá
- Funkce
s aretací
- Typ osvětlení
žádné
- Přepínací pozice
2x zap/vyp
- Typ kontaktu
2 rozpínací kontakty
- Materiál kontaktu
Ag
- Připojení
plochý konektor 4,8 mm
- Spínací napětí
250 V/AC
- Spínací proud (max.)
12 A
- Min. teplota
-20 °C
- Max. teplota
+100 °C
- Délka
19 mm
- Šířka
13 mm
- V
26.5 mm
- Mechanická životnost
100 000 spínacích cyklů
- Elektrická životnost
50000 Schaltzyklen
IP40
- Síla zdvihu
9 N
- Obsah
1 ks
- Izolační odpor
min 100 MΩ
- Přechodový odpor
max 100 mΩ
- Rozm.
(d x š x v) 19 x 13 x 26.5 mm
- Spínací proud indukční
8 A
- Typ
1682.3101
Ke stažení
List technických údajů
List technických údajů 702888 Marquardt 1682.3101, 1682.3101 tlačítkový spínač, 250 V/AC, 12 A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 702888 Marquardt 1682.3101, 1682.3101 tlačítkový spínač, 250 V/AC, 12 A, 1 ks
Popis
Dvojitý zvedací kontaktní systém s vysokým spínacím výkonem a vysokou mechanickou zatížitelností.
Doplňující informace
Při popisu spínacích poloh udává hodnota v závorce to, že se jedná o funkci stisku.
