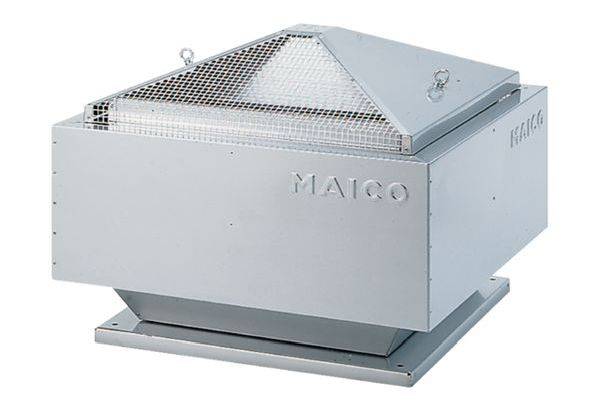

Maico Ventilatoren Maico Střešní ventilátor 1390 m³/h 224 mm

Standardní provedení: Inteligentní možnosti ovládání přes 0-10 v, PWM nebo Modbus. Možnost externího ZAPNUTÍ/VYPNUTÍ. Stavový spínač pro opravu bezpotenciálového kontaktu (zatížitelnost až 230 v / 2 a). Chybové hlášení motoru beznapěťový kontakt (zatížitelnost až 230 v / 2 a). Elegantní pouzdro z pozinkovaného ocelového plechu. Pozinkovaná ochranná mřížka na straně výstupu, ochrana proti dotyku podle EN ISO 13857. Kryt pro čištění lze snadno odejmout. Automatické poplachová hlášení. Integrovaný spínač pro opravu. Stupeň krytí IP X5 Stabilní závěsná oka umožňují přepravu jeřábem. Odpovídá DIN EN 60204-1 a DIN EN 60335-1. Regulace: Inteligentní možnosti ovládání přes Modbus, 0-10 v, PWM nebo řízení tlaku. Hlášení poruch. Tlakový senzor v pouzdru ventilátoru je zabudován do PG variant a je připraven k provozu. Motor a lopatkové kolo: EC motor, 230 v, 50 Hz, nebo 400 v, 50 Hz. Standardní ochrana proti přetížení. Není nutné žádné opatření na ochranu motoru. Elektrické připojení: Společné napájení (230 v, 50 Hz nebo 400 v, 50 Hz) pro ventilátor a regulaci. Síťové připojení vždy 3 x 1,5 mm2 (nebo 7x 1,5 mm3) typu NYM-J. Řídicí kabel od 0,5 mm2. Připojovací svorky pro řízení otáček pomocí 0-10 v, PWM nebo potenciometru. Připojovací svorka pro stavový otáčkový výstup (MDR 22 EC, MDR 25 EC, MDR 31 EC). Připojovací svorka pro výstup Modbus (MDR 22 EC, MDR 25 EC, MDR 31 EC). Připojovací svorka pro hlášení poruch. Článek: MDR 22 EC, objemový průtok: 2440 m3/h, jmenovitý průtok: 1390 m3/h / IM. Účinnost, tlak pfs, jmenovitý: 520 Pa - v opt. Účinnost, otáčky n.ot.: 2860 1/min - v opt. Účinnost, typ běhounu: Radiální, řízení otáček: Ano, reprodukovatelnost: ne, druh napětí: Střídavý proud, jmenovité napětí: 230 v, síťová frekvence: 50 Hz, jmenovitý výkon: 407 W / opt. Účinnost, vnitřní účinnost: 1,79 a / v opt. Stupeň účinnosti, Imax: 1,9 a, stupeň krytí: IP 55, třída tepla: F, možnost přepínání pólů: ne, umístění: střecha, montážní poloha: svislý, hmotnost: 25,66 kg, hmotnost s obalem: 28,15 kg, otočný: ne, jmenovitý průměr: 224 mm, šířka: 550 mm, výška: 437 mm, hloubka: 550 mm, šířka s obalem: 590 mm, výška s obalem: 460 mm, hloubka s obalem: 590 mm, teplota dopravníka u IMmax: -25 °C až 60 °C, teplotní třída: F, celková účinnost e: 49,3 %, účinnost N: 77,4, rok výroby: viz typové štítky, název výrobce / úřední registrační číslo / místo usazení výrobce: Maico Elektronieren-Fabrk GmbH/Registerungsgericht Freiburg, HRB 601233, PBEP/Förderzeugung/PFS, BEP: 0,407 kW / 1390 m3/h / 520 Pa, informace o demontáži a likvidaci: viz montážní návod, informace o instalaci, provozu a údržbě: viz návod k montáži, použité předměty pro měření účinnosti, které nejsou popsány v kategorii měření: Hlukoměr LWA5: 79 dB

Tento text byl přeložen strojově.
