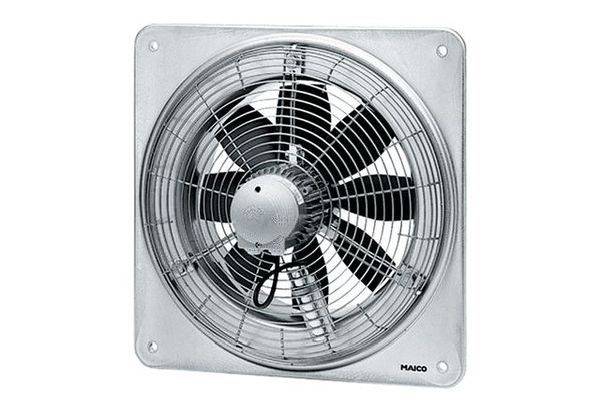

Maico Ventilatoren Maico Nástěnné ventilátory 6700 m³/h 400 mm

Ochranná mřížka na straně sání, žlutá, ochrana proti dotyku podle DIN EN ISO 13857. 8 hladce vyhlazená kolečka z polyamidu vyztuženého skelnými vlákny. Dynamicky vyvážený ve 2 rovinách, podle třídy 6.3, DIN ISO 1940, část 1. Montáž možná v každé poloze. Směr toku: Na obrázku níže znázorňuje směr toku: Směr toku a: Kyselý přes motor, standard. Směr toku B: Přes motor vyfukovaný, na vyžádání. Směr otáčení, režim zpětného chodu: Objemový průtok se snižuje o cca 35 % při oranžovém směru. Motor: Asynchronní motor Regulace otáček. Odchylka: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B a DZS 40/2 B. možnost zpětného chodu. Výjimku: Ventilátory se štěrbinovým pólovým motorem (...-E). Není vhodný k čerpání vzduchu nasyceného vodou. Střídavý elektromotor: Řady DZQ a DZS. Jmenovité napětí 400 v, 50 Hz. Stupeň krytí: IP 65 Výjimka DZQ/DZS... D IP 54 Standardní tepelná ochrana proti přetížení. Odchylka: U DZQ/DZS 25/4 D a u přepínatelných axiálních nástěnných ventilátorů dostupných na vyžádání. Přípojky jsou bez potenciálu vedeny na svorky a musí být připojeny k plnému motorovému spínači, např. MV 25 nebo řídicímu obvodu stykače. Pólové ventilátory: Ochrana proti přetížení s vestavným plně ochranným spínačem motoru. Motory s přepínáním pólů a otáčkami 8/4 nebo 4/2 jsou spínány v principu „drcení“. Elektrické připojení: Na svorkovnici v krytu motoru. Pokyny pro bezpečné zacházení: Ventilátor smí být uveden do provozu pouze tehdy, je-li zajištěna ochrana proti dotyku oběžného kola podle DIN EN ISO 13857.Článek: DZQ 40/42 B, provedení: Čtvercová nástěnná deska, objem čerpání: 4490 m3/h / 8960 m3/h, jmenovitý průtok: 3270 m3/h / 6700 m3/h / v opt. Účinnost, tlak pfs, jmenovitý: 95 Pa - 350 Pa - v opt. Účinnost, otáčky n.ot.: 1480 1/min - 2920 1/min - v opt. Účinnost, počet otáček: 1518 1/min / 2944 1/min, typ běhounu: Axiální, Axial, možnost regulace otáček: Ano, reprodukovatelnost: Ano, druh napětí: Třífázový proud, jmenovité napětí: 400 v, síťová frekvence: 50 Hz, jmenovitý výkon: 245 W / 1585 W / opt. Účinnost, vnitřní jmenovité: 0,75 a / 2,6 a / v opt. Stupeň účinnosti, Imax: 4,3 a, stupeň krytí: IP 55, třída tepla: F, možnost přepínání pólů: Ano, počet pólů při vysokých otáčkách: 2, počet pólů při nízkých otáčkách: 4, síťový zdroj: 5 / 1,5 mm2, umístění: na stěnu / strop, způsob montáže: na omítku, montážní poloha: vodorovná / svislá, materiál: ocelový plech, pozinkovaná, hmotnost: 22,4 kg, jmenovitý průměr: 400 mm, šířka: 580 mm, výška: 580 mm, hloubka: 336 mm, teplota čerpacího prostředku při jmenovitém proudu: 60 °C, teplota dopravníků u Imax: -20 °C až 60 °C, celková účinnost e: 41,1 %, kategorie měření: a, kategorie účinnosti: statická, stupeň účinnosti N: 46,2, VSD: ne rok výroby: viz typový štítek, název výrobce / úřední registrační číslo / místo usazení výrobce: Maico Elektroniführen-Fabrk GmbH / Registragericht Freiburg, HRB 601233 / Villingen-Schweningen, PBEP / Förderzeugeben-BEP / PFS, BEP: 1,585 kW / 6700 m3/h / 350 Pa, nBEP: 2920 1/min, zvláštní poměr: cca 1, informace o zneškodňování a zneškodňování: viz pokyny k montáži, provozu a údržbě: viz návod k montáži, použité předměty pro měření účinnosti, které nejsou popsány v kategorii měření: -, LWA7 o hluku: 78 dB(a) / 94 dB(a), uzavírací víčka: bez
