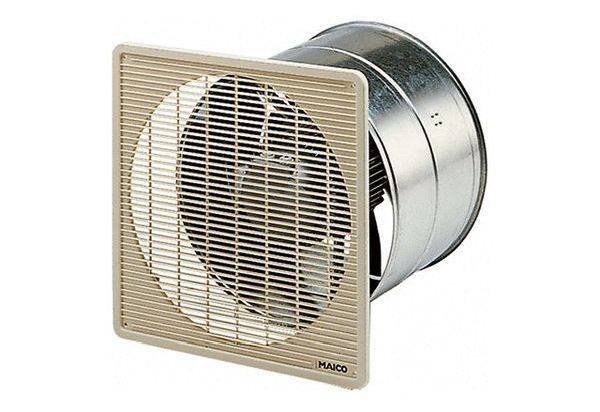

Maico Ventilatoren Maico Axiální vestavný nástěnný ventilátor 2710 m³/h 350 mm

Provedení třífázového proudu: Axiální nástěnný ventilátor pro instalaci pod omítku, v provedení se střídavým proudem. Stručný popis: Pro montáž pod omítku. Montáž možná v každé poloze. Nástěnná objímka z pozinkovaného ocelového plechu. 8 hladce vyhlazená kolečka z polyamidu vyztuženého skelnými vlákny. Plastová ochranná mřížka na straně sání, perlově bílá, ochrana proti dotyku podle DIN EN ISO 13857. Standardní tepelná ochrana proti přetížení. Chod bez vibrací díky dynamicky tkanému lopatce a motoru (hřídel rotoru), podle stupně kvality 6.3, DIN ISO 1940, část 1. Vysoká účinnost chlazení, nízký provozní hluk. Zvýšená životnost díky velmi kvalitním materiálům, jako jsou tichá kuličková ložiska. Ventilátory jsou bezúdržbové. Možnost zpětného provozu ventilátorů. Speciální napětí specifické pro zákazníka lze dodat na vyžádání a za vyšší cenu. Směr toku: Směr toku je označen. Standardní provoz odpadního vzduchu, směr toku přes motor sací. Střídavý elektromotor: Asynchronní motor Jmenovité napětí 400 v, 50 Hz. Stupeň krytí: IP 65 Odchylka DZF... D IP 54 Regulace otáček. Přístroje lze pomocí volitelného 5-stupňového transformátoru postupně zapnout. Nastavitelný Nastavitelný provoz: Objemový průtok se snižuje přibližně o 35 % při oranžovém směru. Standardní tepelná ochrana proti přetížení. Odchylka: DZF... Konektory jsou vedeny bezpotenciálově na svorky a musí být připojeny k plnému motorovému spínači, např. MV 25 nebo řídicímu obvodu stykače. Není vhodný k čerpání vzduchu nasyceného vodou. Elektrické připojení: Na svorkovnici v krytu motoru. Pokyny pro bezpečné zacházení: Při volném nasávání může být ventilátor uveden do provozu pouze tehdy, je-li zajištěna ochrana proti doteku kola podle DIN EN ISO 13857.Článek: DZF 35/4 B, provedení: Nástěnná objímka, objem čerpání: 2710 m3/h, jmenovitý průtok: 1645 m3/h / v opt. Účinnost, tlak pfs, jmenovitý: 66 Pa - v opt. Účinnost, otáčky n.ot.: 1465 1/min - v opt. Účinnost, počet otáček: 1505 ot./min, typ běhounu: Axiální, Axial ovládání otáček: Ano, reprodukovatelnost: Ano, typ napětí: třífázový proud, jmenovité napětí: 400 v, síťová frekvence: 50 Hz, jmenovitý výkon: 135 W / v opt. Účinnost, vnitřní účinnost: 0,55 a / v opt. Stupeň účinnosti, Imax: 0,6 a, stupeň krytí: IP 55, třída tepla: B, síťový kabel: 7 / 1,5 mm2, umístění: Stěna / strop, způsob montáže: Pod omítku, montážní poloha: Vodorovná / svislá, materiál: Ocelový plech, pozinkovaná, barva: stříbrná, hmotnost: 10,59 kg hmotnost s obalem: 12 kg, jmenovitý průměr: 350 mm, šířka: 428 mm, výška: 428 mm, hloubka: 300 mm, šířka s obalem: 440 mm, výška s obalem: 440 mm, hloubka s obalem: 345 mm, teplota čerpacího prostředku při jmenovitém proudu: 60 °C, teplota dopravného prostředku u IMmax: -20 °C až 60 °C, celková účinnost e: 28,8 %, kategorie měření: a, kategorie účinnosti: statická, účinnost N: 40,7, VSD vyžaduje: ne, rok výroby: viz typový štítek, název výrobce / úřední registrační číslo / místo usazení výrobce: Maico Elektroniführen-Fabrk GmbH / Registragericht Freiburg, HRB 601233 / Villingen-Schweningen, PBEP / Förderzeugeben-BEP / PFS, BEP: 0,13 kW / 2040 m3/h / 66 Pa, nBEP: 1463 1/min, zvláštní poměr: cca 1, informace o zneškodňování a zneškodňování: viz pokyny k montáži, provozu a údržbě: viz pokyny k montáži, použité předměty pro měření účinnosti, které nejsou popsány v kategorii měření: určení energetické účinnosti bez ochranné mřížky. Hladina akustického výkonu LWA7: 78 dB(a), uzavírací vík: Bez
