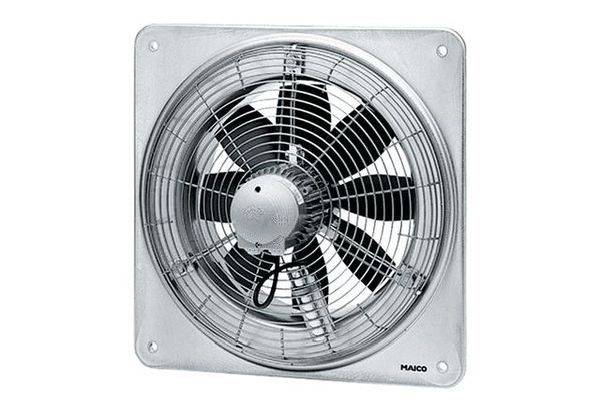

Maico Ventilatoren Maico axiální ventilátor 5880 m³/h 500 mm

Ochranná mřížka na straně sání, žlutá, ochrana proti dotyku podle DIN EN ISO 13857. 8 hladce vyhlazená kolečka z polyamidu vyztuženého skelnými vlákny. Dynamicky vyvážený ve 2 rovinách, podle třídy 6.3, DIN ISO 1940, část 1. Montáž možná v každé poloze. Směr toku: Na obrázku níže znázorňuje směr toku: Směr toku a: Kyselý přes motor, standard. Směr toku B: Přes motor vyfukovaný, na vyžádání. Směr otáčení, režim zpětného chodu: Objemový průtok se snižuje o cca 35 % při oranžovém směru. Motor: Asynchronní motor Regulace otáček. Odchylka: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B a DZS 40/2 B. možnost zpětného chodu. Výjimku: Ventilátory se štěrbinovým pólovým motorem (...-E). Není vhodný k čerpání vzduchu nasyceného vodou. Střídavý elektromotor: Řady DZQ a DZS. Jmenovité napětí 400 v, 50 Hz. Stupeň krytí: IP 65 Výjimka DZQ/DZS... D IP 54 Standardní tepelná ochrana proti přetížení. Odchylka: U DZQ/DZS 25/4 D a u přepínatelných axiálních nástěnných ventilátorů dostupných na vyžádání. Přípojky jsou bez potenciálu vedeny na svorky a musí být připojeny k plnému motorovému spínači, např. MV 25 nebo řídicímu obvodu stykače. Pólové ventilátory: Ochrana proti přetížení s vestavným plně ochranným spínačem motoru. Motory s přepínáním pólů a otáčkami 8/4 nebo 4/2 jsou spínány v principu „drcení“. Elektrické připojení: Na svorkovnici v krytu motoru. Pokyny pro bezpečné zacházení: Ventilátor smí být uveden do provozu pouze tehdy, je-li zajištěna ochrana proti dotyku oběžného kola v souladu s normou DIN EN ISO 13857.Článek: DZQ 50/6 B, provedení: Čtvercová nástěnná deska, čerpací objem: 5880 m3/h, jmenovitý průtok: 4350 m3/h / v opt. Účinnost, tlak pfs, jmenovitý: 60 Pa - v opt. Účinnost, otáčky n.ot.: 950 1/min - v opt. Účinnost, počet otáček: 968 ot./min, typ běhounu: Axiální, Axial ovládání otáček: Ano, reprodukovatelnost: Ano, typ napětí: třífázový proud, jmenovité napětí: 400 v, síťová frekvence: 50 Hz, jmenovitý výkon: 240 W / v opt. Účinnost, vnitřní účinnost: 0,7 a / v opt. Stupeň účinnosti, Imax: 0,8 a, stupeň krytí: IP 55, třída tepla: F, síťový kabel: 7 / 1,5 mm2, umístění: Na stěnu / strop, způsob montáže: Na omítku, montážní poloha: Vodorovná / svislá, materiál: Ocelový plech, pozinkovaná, hmotnost: 17,5 kg, jmenovitý průměr: 500 mm, šířka: 700 mm, výška: 700 mm, hloubka: 329 mm, teplota čerpacího prostředku při jmenovitém proudu: 60 °C, teplota dopravníků u Imax: -20 °C až 60 °C, celková účinnost e: 30,2 %, kategorie měření: a, kategorie účinnosti: statická, stupeň účinnosti N: 40,4, VSD: ne rok výroby: viz typový štítek, název výrobce / úřední registrační číslo / místo usazení výrobce: Maico Elektroniführen-Fabrk GmbH / Registragericht Freiburg, HRB 601233 / Villingen-Schweningen, PBEP / Förderzeugeben-BEP / PFS, BEP: 0,24 kW / 4350 m3/h / 60 Pa, nBEP: 950 1/min, zvláštní poměr: cca 1, informace o zneškodňování a zneškodňování: viz pokyny k montáži, provozu a údržbě: viz návod k montáži, použité předměty pro měření účinnosti, které nejsou popsány v kategorii měření: -, LWA7 o hluku: 73 dB(a), uzavírací víčka: bez

Tento text byl přeložen strojově.
