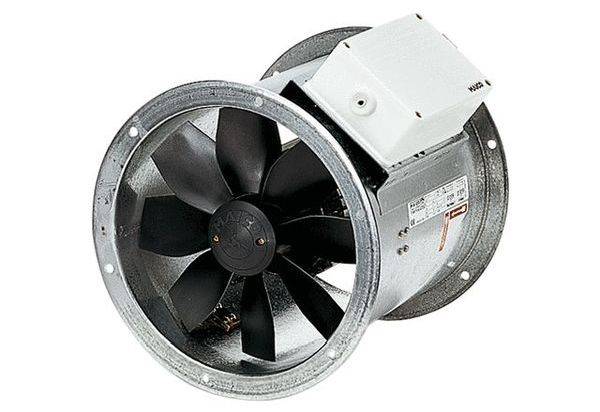

Maico Ventilatoren 0086.0022 axiální ventilátor 2190 m³/h 250 mm

Objímka z pozinkovaného ocelového plechu, oboustranně s přírubou. 8 hladce vyhlazená kolečka z polyamidu vyztuženého skelnými vlákny. Dynamicky vyvážený ve 2 rovinách, podle třídy 6.3, DIN ISO 1940, část 1. Vrtání s přírubou podle DIN EN 12220:1998. DZR 56/6 B a DZR 56/4 B: Vrtání s přírubou podle DIN EN 12220:1998. Pro zamezení přenosu vibrací na potrubní systém: Použijte elastické spojovací hrdlo, nohy a tlumiče vibrací. Vysoký stupeň krytí IP 55. Výjimka EZR/DZR... D IP 54 Montáž možná v každé poloze. Motor: Asynchronní motor, řízení otáček. Odchylka: Typ DZR 40/2 B. není vhodný k čerpání vzduchu nasyceného vodou. Směr toku je na přístroji vyznačen pomocí směru otáčení a směru proudění. Reversierovy režimy: Objemový průtok se snižuje o cca 35 % při anomálálním směru dopravení. Střídavý elektromotor: Typ řady DZR. Jmenovité napětí 400 v, 50 Hz. Standardní tepelná ochrana proti přetížení. Odchylka: U DZR 25/4 D a u axiálních trubkových ventilátorů, které jsou přepínatelné podle pólů. Přípojky jsou bez potenciálu vedeny na svorky a musí být připojeny k plnému motorovému spínači, např. MV 25 nebo řídicímu obvodu stykače. Pólové ventilátory: Ochrana proti přetížení s vestavným plně ochranným spínačem motoru. Připojení: Vnější svorkovnice s kabelovými průchodkami. Pokyny pro bezpečné zacházení: Ventilátor smí být uveden do provozu pouze tehdy, je-li zajištěna ochrana proti dotyku křídlatého kola podle DIN EN ISO 13857.Článek: DZR 25/2 B, objem čerpání: 2190 m3/h, jmenovitý průtok: 1580 m3/h / v opt. Účinnost, tlak pfs, jmenovitý: 137 Pa - v opt. Účinnost, otáčky n.ot.: 2280 1/min - v opt. Účinnost, počet otáček: 2913 ot./min, typ běhounu: Axiální, Axial ovládání otáček: Ano, reprodukovatelnost: Ano, typ napětí: třífázový proud, jmenovité napětí: 400 v, síťová frekvence: 50 Hz, jmenovitý výkon: 175 W / v opt. Účinnost, vnitřní účinnost: 0,35 a / v opt. Stupeň účinnosti, Imax: 0,4 a, stupeň krytí: IP 55, třída tepla: B, možnost přepínání pólů: ne, síťový kabel: 7 / 1,5 mm2, montážní poloha: vodorovná / svislá, materiál: ocelový plech, pozinkovaná, hmotnost: 9,1 kg, jmenovitý průměr: 250 mm, šířka: 304 mm, výška: 372 mm, hloubka: 300 mm, a: 263 mm, B: 300 mm, teplota čerpacího prostředku při jmenovitém proudu: 60 °C, teplota čerpacího prostředku u IMAX: 60 °C, celková účinnost e: 46,9 %, kategorie měření: D, kategorie účinnosti: celkem, stupeň účinnosti N: 58,2, VSD: ne, rok výroby: viz typový štítek, název výrobce / úřední registrační číslo / místo usazení výrobce: Maico Elektroniführen-Fabrk GmbH / Registragericht Freiburg, HRB 601233 / Villingen-Schweningen, PBEP / Förderzeugeber/PFS, BEP: 0,163 kW / 1810 m3/h, nBEP: 2890 1/min, zvláštní poměr: cca 1, informace o bourání a likvidaci: viz pokyny k montáži, provozu a údržbě: viz návod k montáži, použité předměty pro měření účinnosti, které nejsou popsány v kategorii měření: -, pf, BEP: 152 Pa, LWA5 o hladném akustického výkonu 82 dB(a), motor na stejnosměrný proud: false

Tento text byl přeložen strojově.
