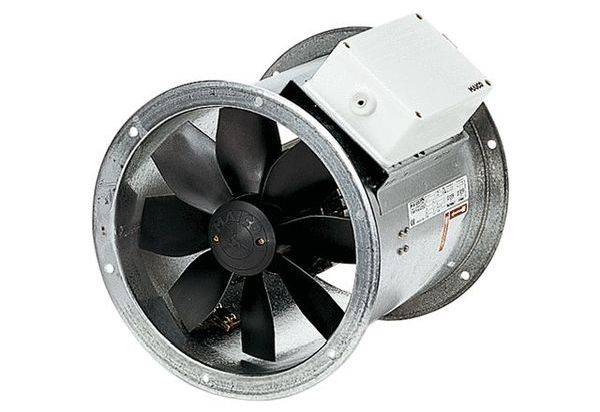

Maico Ventilatoren 0086.0005 axiální ventilátor 3690 m³/h 300 mm

Objímka z pozinkovaného ocelového plechu, oboustranně s přírubou. 8 hladce vyhlazená kolečka z polyamidu vyztuženého skelnými vlákny. Dynamicky vyvážený ve 2 rovinách, podle třídy 6.3, DIN ISO 1940, část 1. Vrtání s přírubou podle DIN EN 12220:1998. DZR 56/6 B a DZR 56/4 B: Vrtání s přírubou podle DIN EN 12220:1998. Pro zamezení přenosu vibrací na potrubní systém: Použijte elastické spojovací hrdlo, nohy a tlumiče vibrací. Vysoký stupeň krytí IP 55. Výjimka EZR/DZR... D IP 54 Montáž možná v každé poloze. Motor: Asynchronní motor, řízení otáček. Odchylka: Typ DZR 40/2 B. není vhodný k čerpání vzduchu nasyceného vodou. Směr toku je na přístroji vyznačen pomocí směru otáčení a směru proudění. Reversierovy režimy: Objemový průtok se snižuje o cca 35 % při anomálálním směru dopravení. Střídavý motor: Typ řady EZR. Jmenovité napětí 230 v, 50 Hz. Kondenzátorový motor s kondenzátorem, připravený k připojení do svorkovnicové skříně. Standardní tepelná ochrana proti přetížení. Přípojky jsou vedeny bezpotenciálovými svorkami a musí být připojeny k plně bezpečnostnímu spínači např. MVE 10 (není vhodné pro EZR 25/4 D, EZR 30/6 B a EZR 35/6 B) nebo k řídicímu obvodu stykače. Připojení: Vnější svorkovnice s kabelovými průchodkami. Pokyny pro bezpečné zacházení: Ventilátor smí být uveden do provozu pouze tehdy, je-li zajištěna ochrana proti dotyku křídlatého kola podle DIN EN ISO 13857.Článek: EZR 30/2 B, objem čerpání: 3690 m3/h, jmenovitý průtok: 2660 m3/h / v opt. Účinnost, tlak pfs, jmenovitý: 165 Pa - v opt. Účinnost, otáčky n.ot.: 2830 1/min - v opt. Účinnost, počet otáček: 2884 ot./min, typ běhounu: Axiální, Axial ovládání otáček: Ano, reprodukovatelnost: Ano, typ napětí: střídavý proud, jmenovité napětí: 230 v, síťová frekvence: 50 Hz, jmenovitý výkon: 350 W / opt. Účinnost, vnitřní účinnost: 1,6 a / v opt. Stupeň účinnosti, Imax: 2,4 a, stupeň krytí: IP 55, třída tepla: B, možnost přepínání pólů: ne, montážní poloha: vodorovný / svislý, materiál: ocelový plech, pozinkovaný, hmotnost: 12,08 kg, jmenovitý průměr: 300 mm, šířka: 380 mm, výška: 424 mm, hloubka: 300 mm, a: 313 mm, B: 300 mm, teplota čerpacího prostředku při jmenovitém proudu: 60 °C, teplota čerpacího prostředku u IMAX: -20 °C až 60 °C, celková účinnost e: 51 %, kategorie měření: D, kategorie účinnosti: celkem, stupeň účinnosti N: 60,4, VSD: ne, rok výroby: viz typový štítek, název výrobce / úřední registrační číslo / místo usazení výrobce: Maico Elektroniführen-Fabrk GmbH / Registragericht Freiburg, HRB 601233 / Villingen-Schweningen, PBEP / Förderzeugeber/PFS, BEP: 0,32 kW / 3140 m3/h, nBEP: 2850 1/min, zvláštní poměr: cca 1, informace o bourání a likvidaci: viz pokyny k montáži, provozu a údržbě: viz návod k montáži, použité předměty pro měření účinnosti, které nejsou popsány v kategorii měření: -, pf, BEP: 187 Pa, LWA5 o hladném akustického výkonu 83 dB(a), motor na stejnosměrný proud: false

Tento text byl přeložen strojově.
