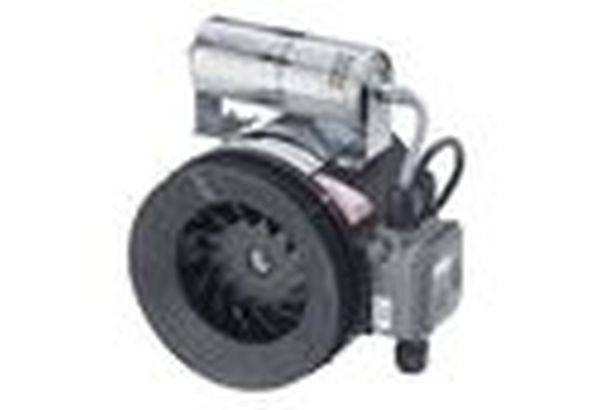

Maico Ventilatoren 0080.0467 ventilátor do trubky 560 m³/h 200 mm

Provedení: EX II 2D EX tb IIIB T200 °C dB IP64 / EX II 2D EX h IIIB T200 °C dB. Redukce na jmenovitý průměr DN 200 je součástí dodávky. Zvláštní vlastnosti: Poloradiální trubkový ventilátor, s ochranou proti výbuchu, středně odolný Medium prachu. Ochrana před výbuchem a schválení podle ATEX a IECEx. Pro provozní teploty -20 °C <= ta = <+50 °C. Kvalifikován pro všechny kmeny skupiny ex IIIA a IIIB. EX ventilátory MAICO splňují bezpečnostní požadavky směrnice RL 2014/34/EU pro zařízení a ochranné systémy v oblastech s nebezpečím výbuchu. Pro zóny 21 a 22. Typy ochrany proti zážehu: Ochrana díky pouzdru a c - konstruktivní bezpečnost. Typ ochrany IP 64. Vyvedení střídavého proudu. Kryt z kvalitního, vodivého plastu, antistatická. Kompaktní tvar pro umístění ve stísněných prostorách. Pro montáž do potrubního systému. Jednoduchá montáž, směr proudění je stejný jako směr proudění. Montáž možná v každé poloze. Oběžné kolo: Půlradiální kolečko z vodivého plastu, vhodné pro proud. Kombinace motocyklů G 6,3 podle kategorie BV-3 podle ISO 14694. Směr čerpání: Směr tahu a otáčení jsou na krytu ventilátoru označeny šipkami. Motor: Odolný motor s kuličkovými ložisky, bezúdržbový. Vestavěný kondenzátorový motor s vestavěným kondenzátorem. Provozní režim S1 (trvalý provoz). Pokyny pro montáž: Připojovací hrdlo na sací a tlačné straně, pro přímou montáž do ventilačních potrubí. Redukce pro připojení na různé průměry potrubí (nasávací nebo vyfukovací), viz příslušenství. Pro zamezení přenosu vibrací na potrubní systém použijte elastické manžety ELM-EX. U ERM 22 EX.: Součástí dodávky jsou 2 redukce na DN 200. Elektrické připojení: Svorkovnice namontovaná na krytu ventilátoru, s ochranou proti EX, se kabelovou průchodkou. Pokyny pro bezpečné zacházení: Není povolena žádná regulace otáček. Ventilátor používejte pouze se jmenovitým napětím uvedeným na typovém štítku. Uvést ventilátor do provozu při volném nasávání nebo vyfukování pouze tehdy, je-li zajištěna ochrana proti dotyku křídelného kola podle DIN EN ISO 13857. Ochranná mřížka SGM-EX k tomu připevní. Výrobek: ERM 22 EX t, objem čerpání: 560 m3/h, počet otáček: 2860 1/min, řízení otáček: ne, druh napětí: Střídavý proud, jmenovité napětí: 230 v, síťová frekvence: 50 Hz, jmenovitý výkon: 200 W, cosphi: 0,92, vnitřní jmenovité napětí: 0,92 a, u jmenovitého u IMAX: 0,92 a, stupeň krytí: IP 64, třída tepla: B, napájecí kabel: 3 / 1,5 mm2, materiál: ocelový plech, pozinkovaný, barva: signální černá, podobně RAL 9004, hmotnost: 6,48 kg, hmotnost s obalem: 7,66 kg, jmenovitý průměr: 200 mm, šířka: 306 mm, výška: 310 mm, hloubka: 269 mm, šířka s obalem: 340 mm, výška s obalem: 310 mm, hloubka s obalem: 340 mm, označení EX podle normy ATEX: EX II 2 D, označení EX podle normy: EX tb IIIB T200 <<°C dB IP64 / EX h IIIB T200 °C, teplota prostředí Ta-okolní teplota: -20 °C = ta = +50 °C, IA/IN: 3,1, čas: 30, provozní třída S1 CL.: 130 (B)

Tento text byl přeložen strojově.
