Magswitch 81101375 Drill Press Fence - 81101375 #####Magnetischer Anschlag

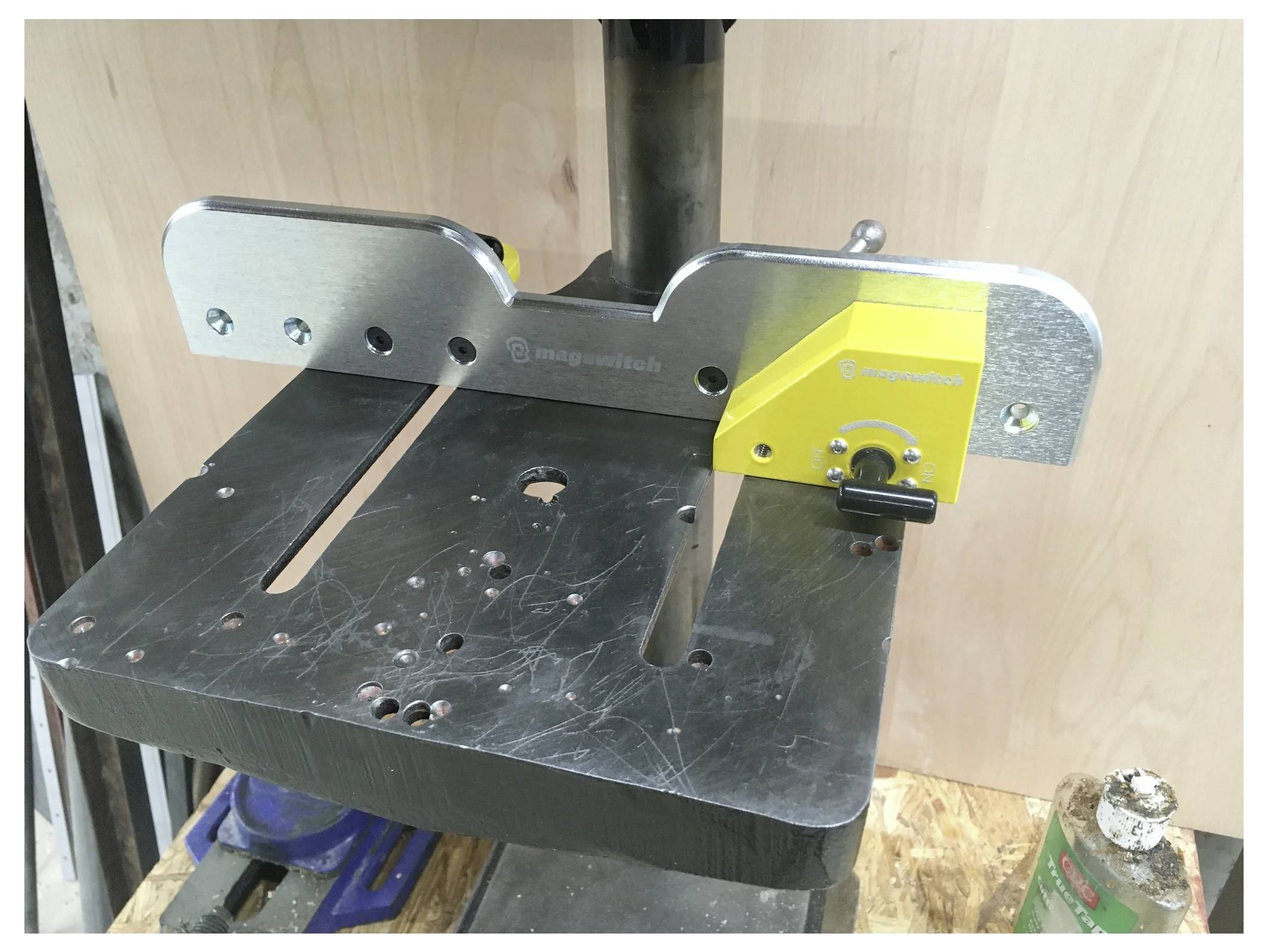

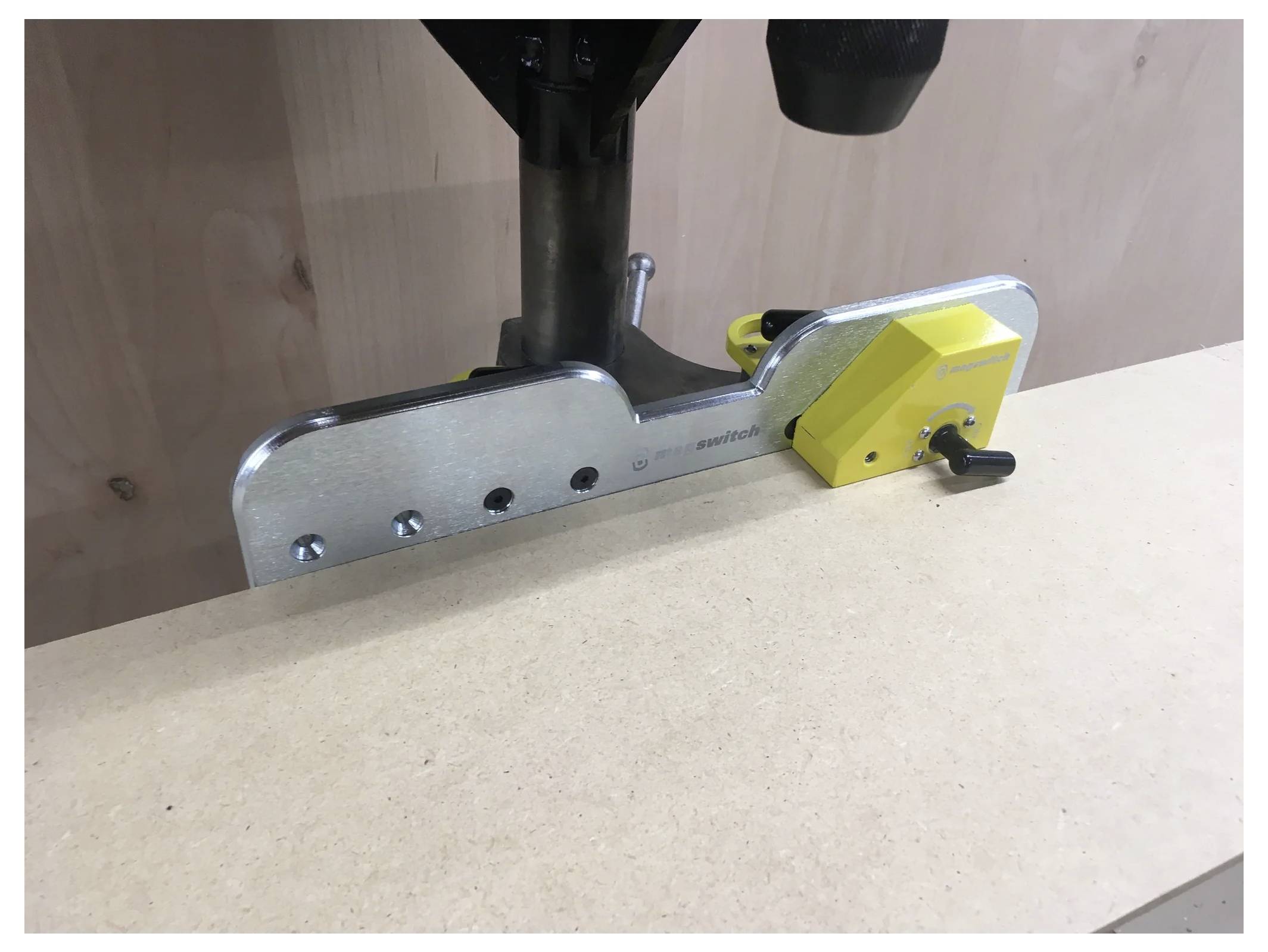

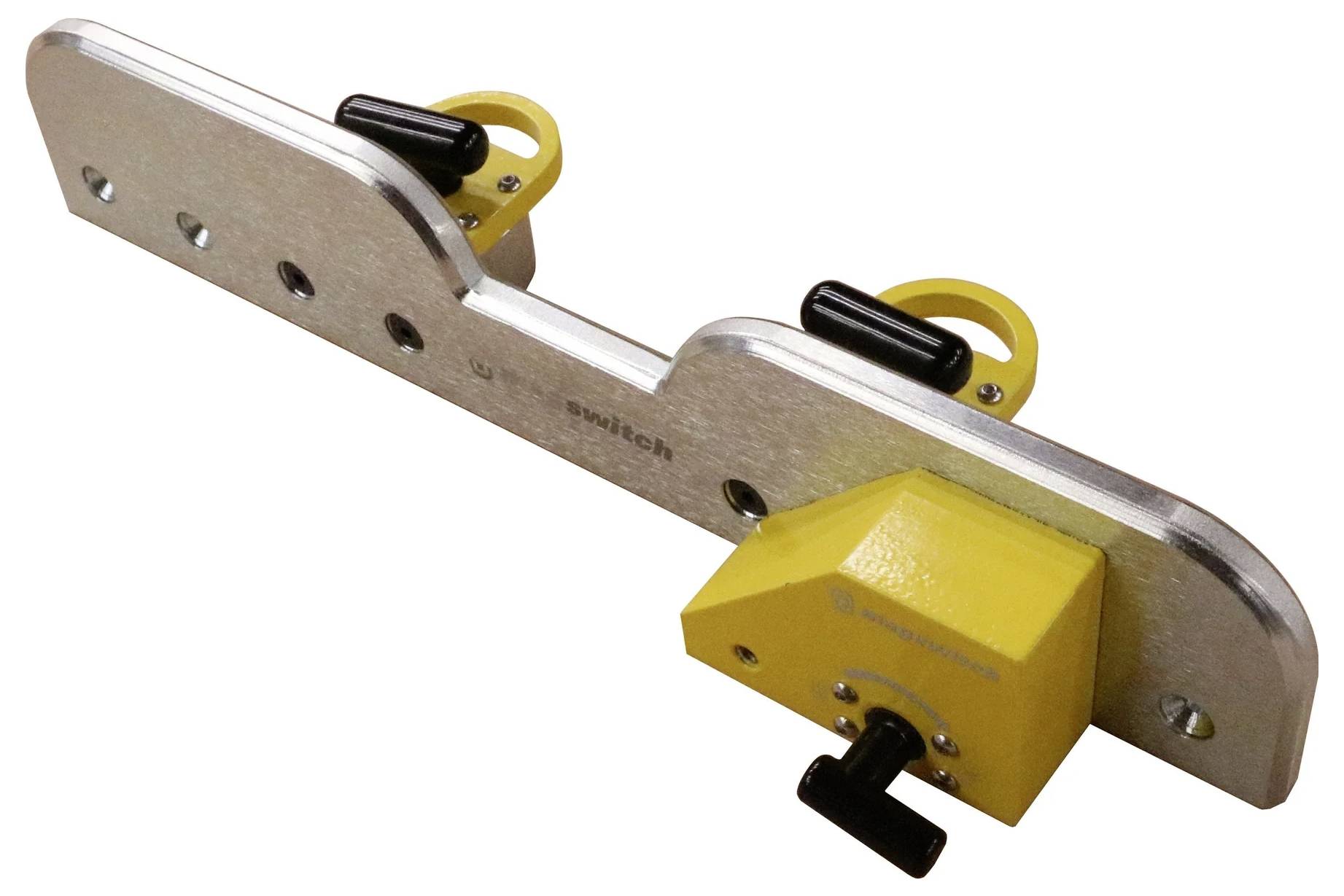

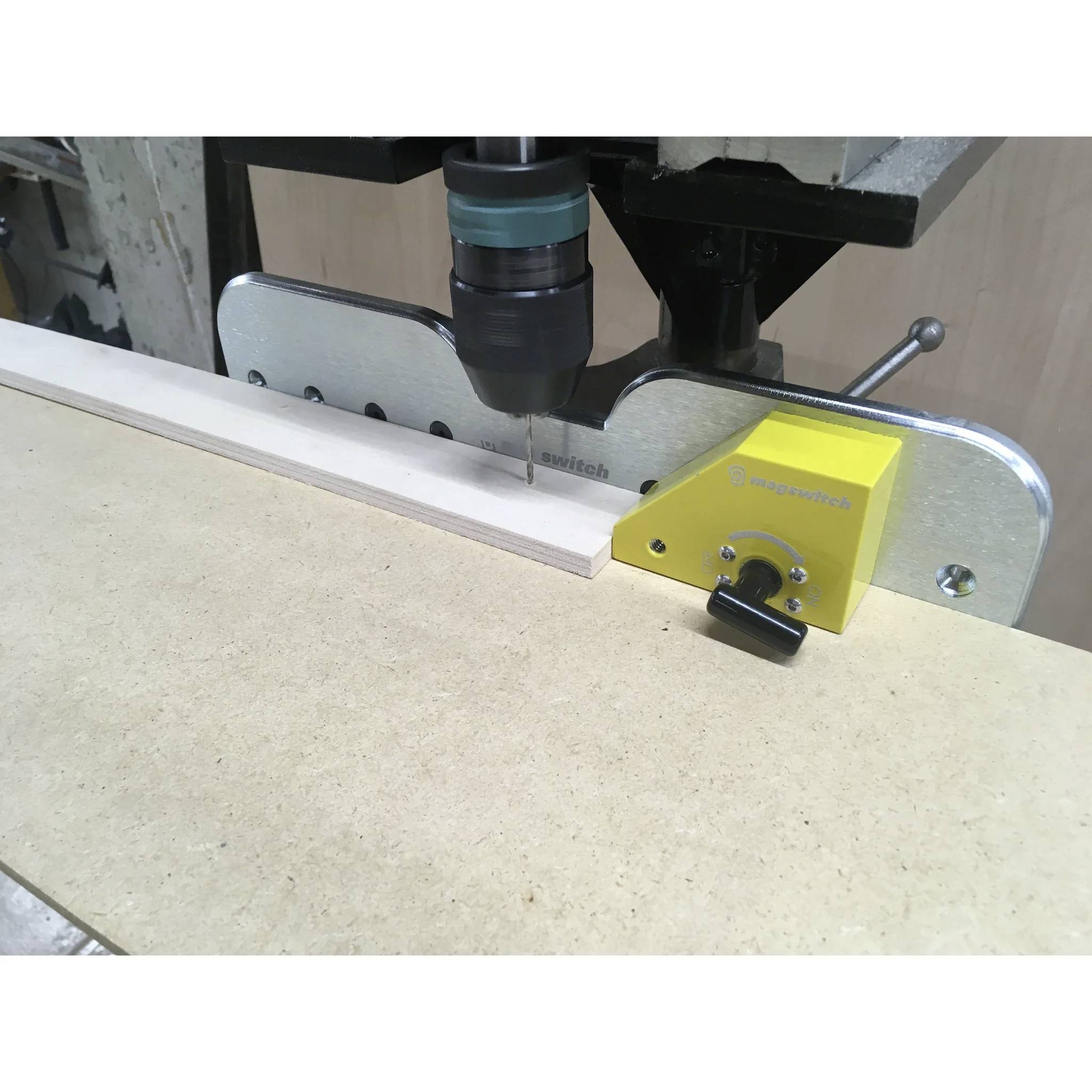

Výkonné magnety umožňují rychlé polohování a jemné nastavení dorazu. Umožňují snadné odstranění a uložení v případě, že doraz není potřeba. Magnety mohou být umístěny v různých bodech dorazu pro optimální umístění na menší vrtací stoly. Odolná vertikální dorazová deska není na cestě sklíčidla pro vrták - i když jsou otvory umístěny blízko dorazu. Dorazový blok lze rychle zarovit do vrtacího stroje nebo pomocí vzdáleného materiálu pod obrobek a v případě nepoužívání jej lze uložit pro úsporu místa. Dorazová deska je 330 mm dlouhá a 63,5 mm vysoká. Maximální síla (odtržení) je 132 kg (291,01 lbs), maximální síla je 19 kg (41,89 lbs), tloušťka nasycení je 6 mm (0,24 palce), celková výška je 63,50 mm (2,50 palce), celková délka je 330 mm (12,99 palce) a celková šířka je 69,15 mm (2,72 palce). a čistá hmotnost činí 2 kg (4,41 lbs). Magnetická plocha pólů měří 40 x 31 mm (2x) nebo 1,57 x 1,22 in (2x). Podle tloušťky materiálu jsou maximální síly: Při 0,5 mm (0,02 in) 16,9 kg (37,32 lb), při 1,0 mm (0,04 in) 45,2 kg (99,65 lb), při 2,0 mm (0,08 in) 86,4 kg (190,48 lb), při 3,0 mm (0,12 in) 117,6 kg (259,26 lb), při 4,0 mm (0,16 in) 124,9 kg (275,42 lbs), při 5,0 mm (0,20 palce) 129,5 kg (285,56 lbs), při 6,0 mm (0,24 palce) 132,1 kg (291,16 lbs) a 50,0 mm (1,97 palce) 132,5 kg (292,05 lbs). Bezpečné pracovní zatížení (SWL – Safe Working Load) je výsledkem maximální síly vydělené bezpečnostním faktorem nejméně 5. Uvedené hodnoty byly zjištěny v laboratorních podmínkách s 2" tlustou ocelí SAE1018, drsností povrchu 63 mikrojpalcových a optimalizovanými pólovými rukavicemi. Skutečná přídržná síla a bezpečné pracovní zatížení se mohou lišit v závislosti na použití. Doporučuje se, aby byl výrobek testován předem při každém použití a konzultoval se MagSwitch uživatelským inženýrem. Všechny údaje se vztahují na jednotky s plochými policemi. Hodnoty se mohou lišit o ± 5 %. Uvedené maximální hodnoty nejsou bezpečnými zdvihacím zařízením – ve specifikaci nástroje musí být zohledněn odpovídající bezpečnostní faktor. MagSwitch doporučuje bezpečnostní faktor 5:1 pro většinu aplikací

Tento text byl přeložen strojově.
