Magswitch 81101371 Drill Press Fence pro - 81101371 #####Magnetischer Anschlag

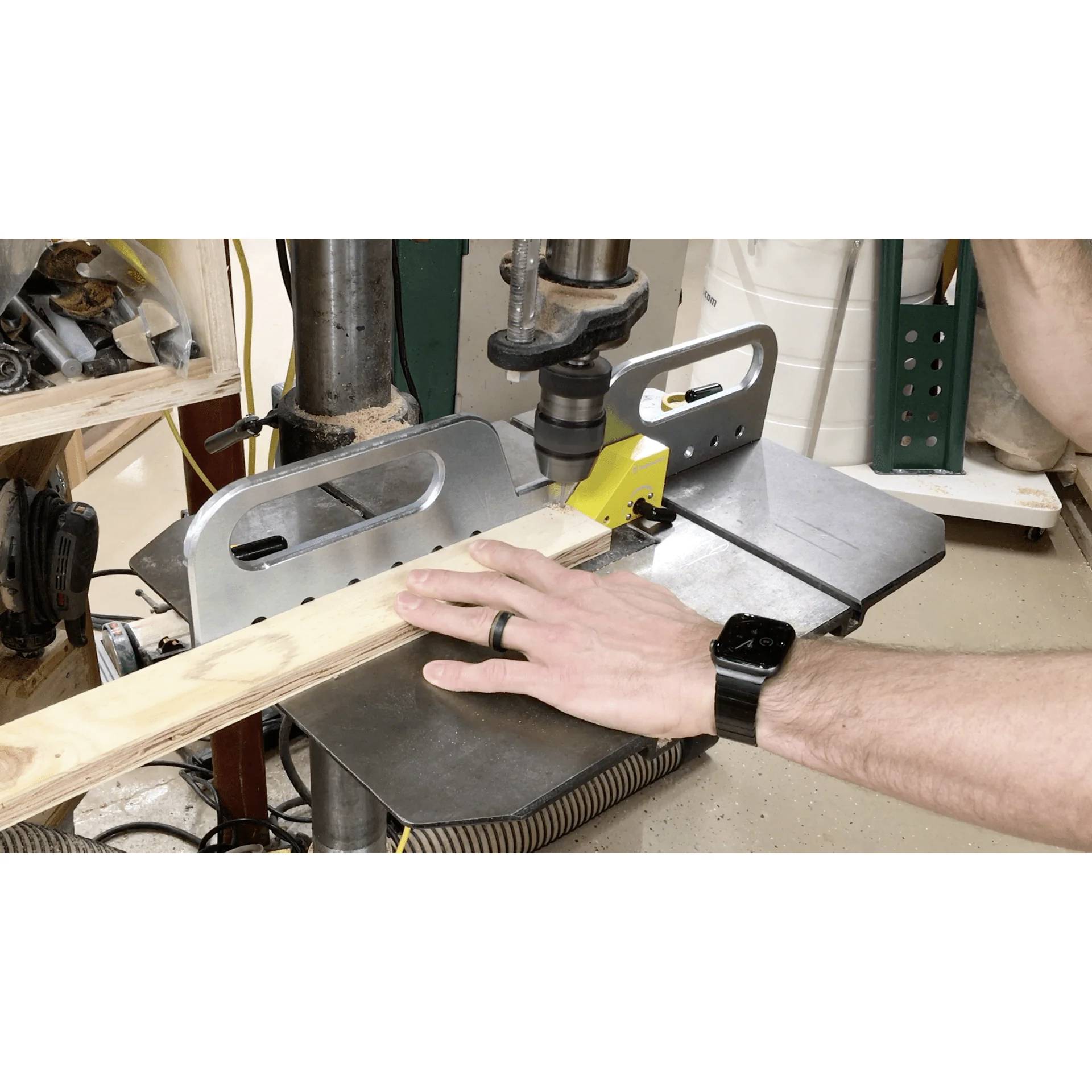

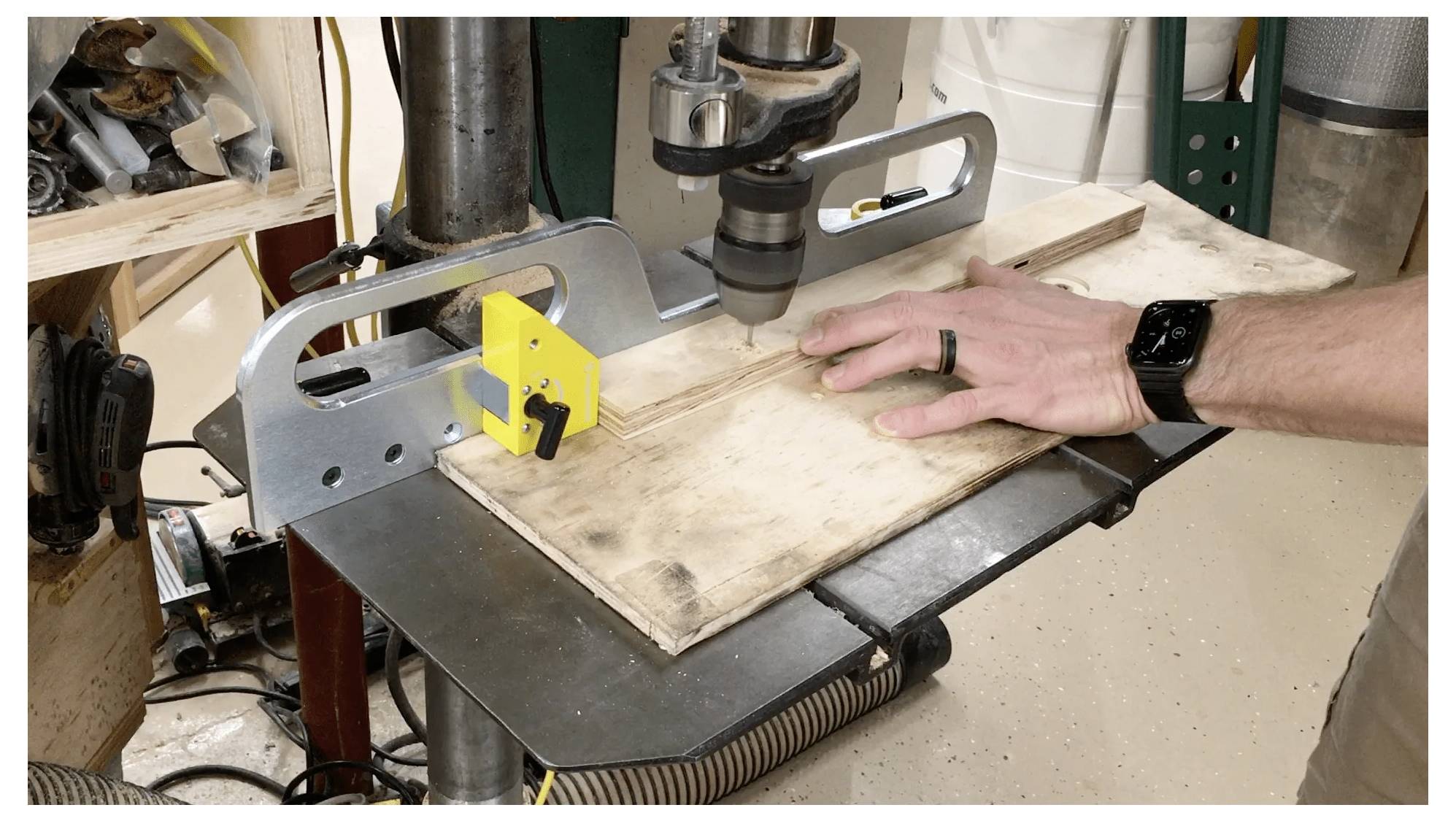

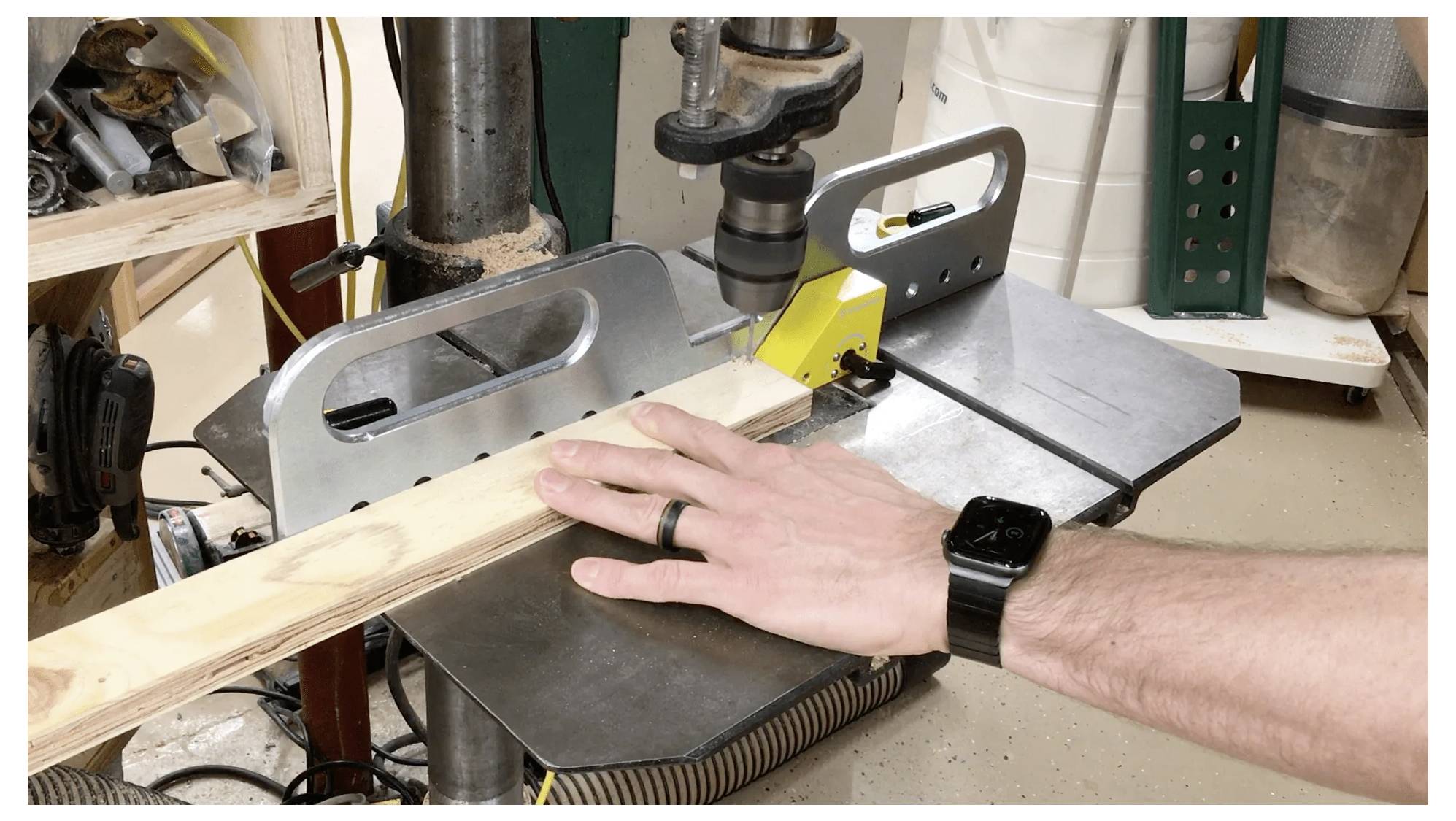

Výkonné magnety umožňují rychlé polohování a jemné nastavení dorazu. Umožňují snadné odstranění a uložení v případě, že doraz není potřeba. Magnety lze v různých bodech dorazu využít k optimálnímu umístění na vrtací stůl. Stabilní, velká vertikální dorazová deska nestojí u sklíčidla ani při vrtání v cestě blízko dorazu a lze navíc použít jako doraz pro dořezávací pilu s pásovou pilou. Dorazový blok lze rychle zarovit do vrtacího strojku nebo pomocí opferného materiálu pod obrobkem a v případě nepoužívání jej lze uložit pro úsporu místa. Dorazová deska je 533,4 mm dlouhá a 109 mm vysoká. Maximální síla (odtržení) je 132 kg (291,01 lbs), maximální síla je 19 kg (41,89 lbs), tloušťka nasycení je 6 mm (0,24 palce), celková výška činí 109 mm (4,29 palce), celková délka 533,4 mm (21 palce) a celková šířka 69,15 mm (2,72 palce), vlastní hmotnost je 3,8 kg (8,38 lb) a magnetická plocha pólů měří 40 x 31 mm (2x) nebo 1,57 x 1,22 in (2x). Podle tloušťky materiálu jsou maximální síly: Při 0,5 mm (0,02 in) 16,9 kg (37,32 lb), při 1,0 mm (0,04 in) 45,2 kg (99,64 lb), při 2,0 mm (0,08 in) 86,4 kg (190,48 lb), při 3,0 mm (0,12 in) 117,6 kg (259,26 lb), při 4,0 mm (0,16 in) 124,9 kg (275,42 lbs), při 5,0 mm (0,20 palce) 129,5 kg (285,56 lbs), při 6,0 mm (0,24 palce) 132,1 kg (291,16 lbs) a 50,0 mm (1,97 palce) 132,5 kg (292,05 lbs). Bezpečné pracovní zatížení (SWL – Safe Working Load) je výsledkem maximální síly vydělené bezpečnostním faktorem nejméně 5. Uvedené maximální hodnoty byly zjištěny v laboratorních podmínkách s 2" tlustou ocelí SAE1018, drsností povrchu 63 mikrojpalcových a optimalizovanými pólovými rukavicemi. Skutečná přídržná síla a bezpečné pracovní zatížení se mohou lišit v závislosti na aplikaci. Doporučuje se, aby byl výrobek před použitím testován v reálných podmínkách a konzultoval se aplikačním inženýrem MagSwitch. Všechny údaje se vztahují na jednotky s plochými policemi. Hodnoty se mohou lišit o ±5 %. Uvedené maximální síly nepředstavují bezpečné zdvihací síly – konstruktér musí při specifikaci nářadí vzít v úvahu odpovídající bezpečnostní faktor. MagSwitch doporučuje pro většinu aplikací bezpečnostní faktor 5:1

Tento text byl přeložen strojově.
