M5Stack U030 senzorový modul 1 ks Vhodné pro (vývojové sady): Arduino

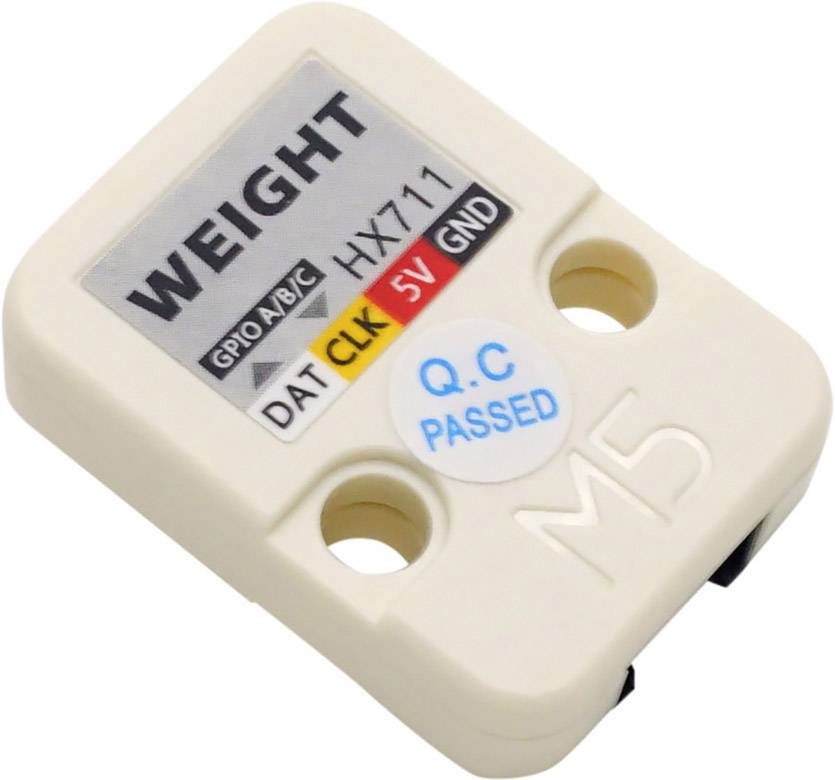

Senzorový modul HX711 s potiskem 'WEIGHT', konektory pro GPIO, DAT, CLK, 5V, GND; ověřeno a schváleno štítkem 'Q.C PASSED'.

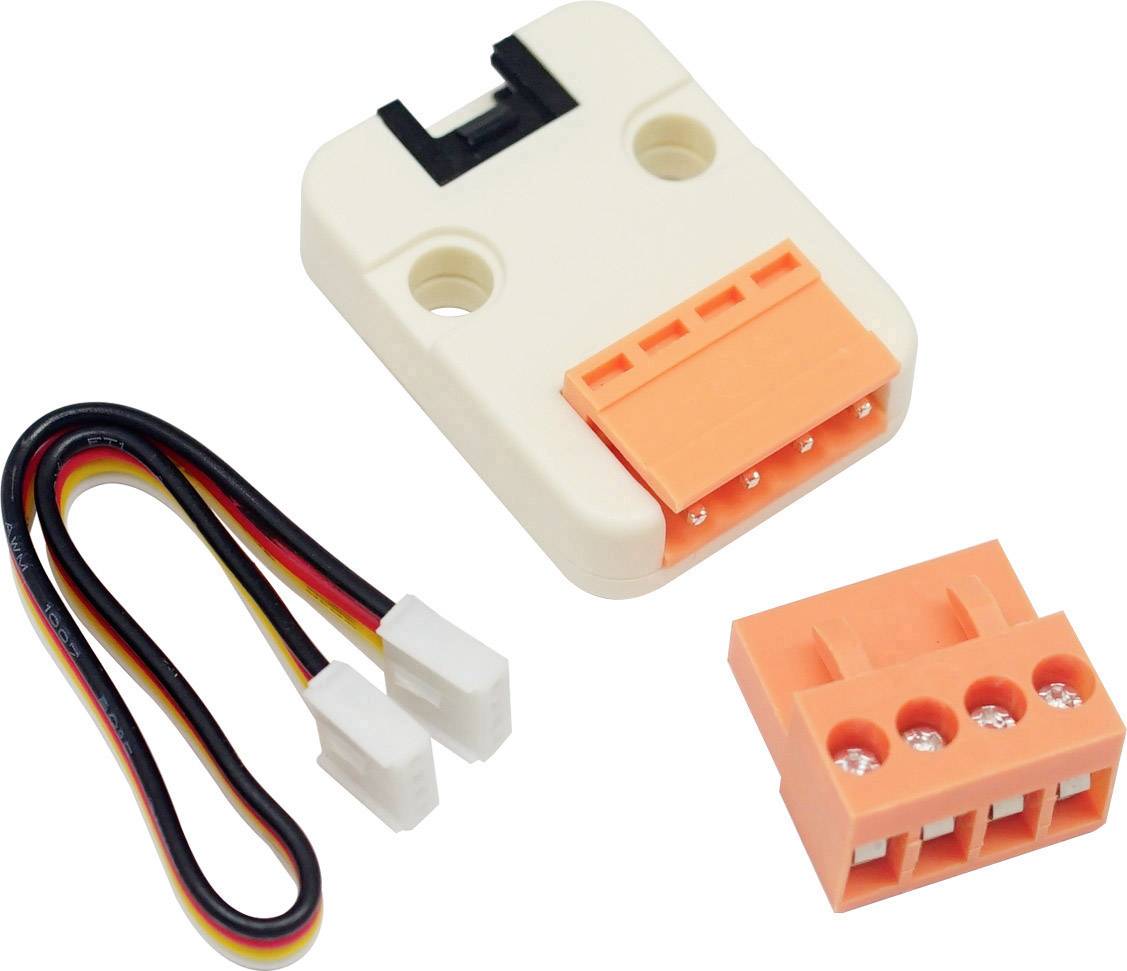

Senzorová stavební komponenta s oranžovým připojovacím blokem, kabely a konektory zobrazuje elektronickou součástku pro DIY projekty.

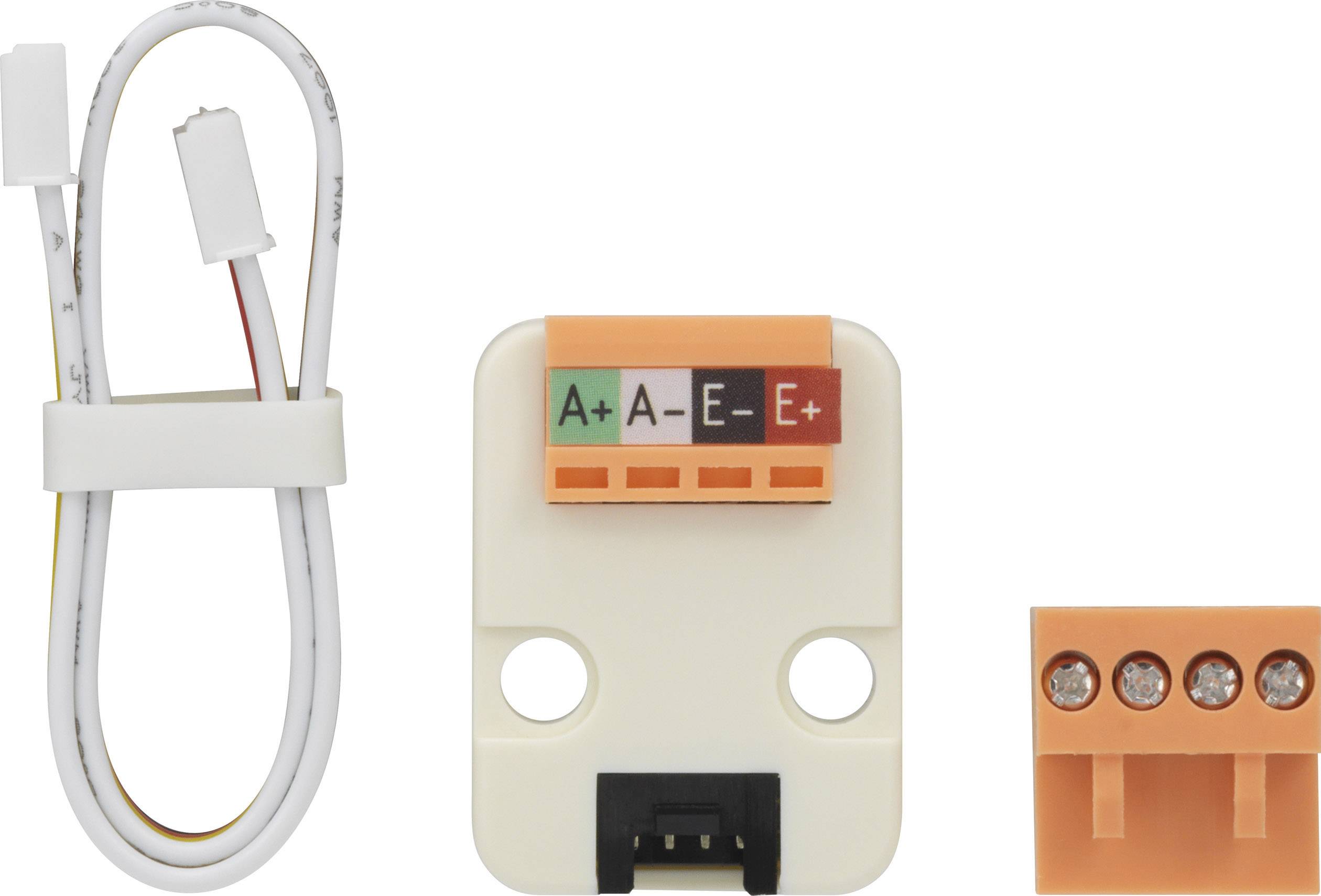

Elektronický připojovací modul s kabelem a svorkovnicí, označený A+, A-, E-, E+ pro senzorová připojení.

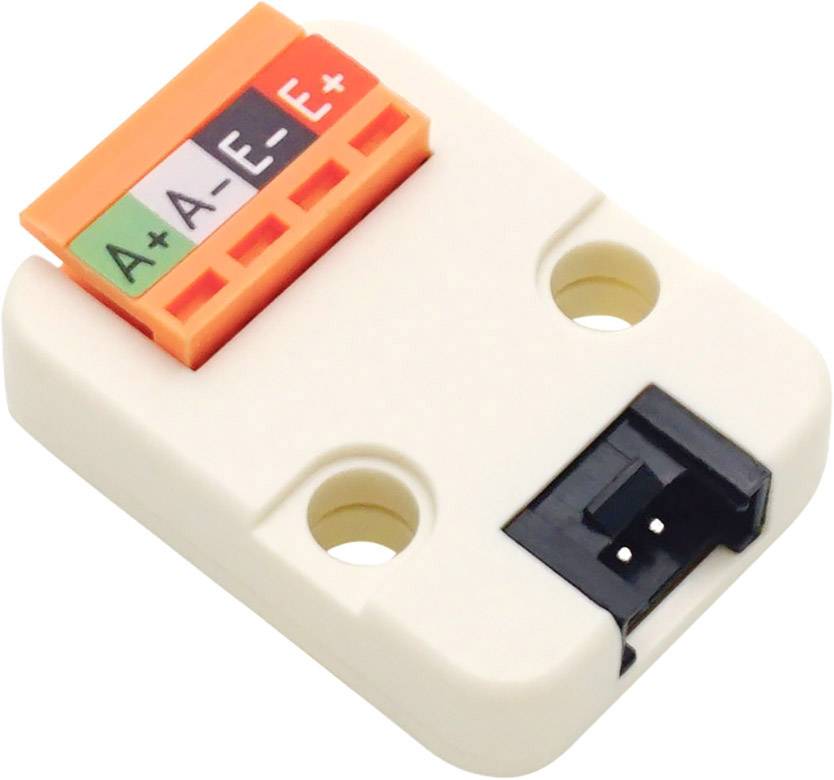

Bílý elektronický konektor s oranžovým koncem, označený štítky 'A+', 'A', 'E', 'E+' a se dvěma upevňovacími otvory.

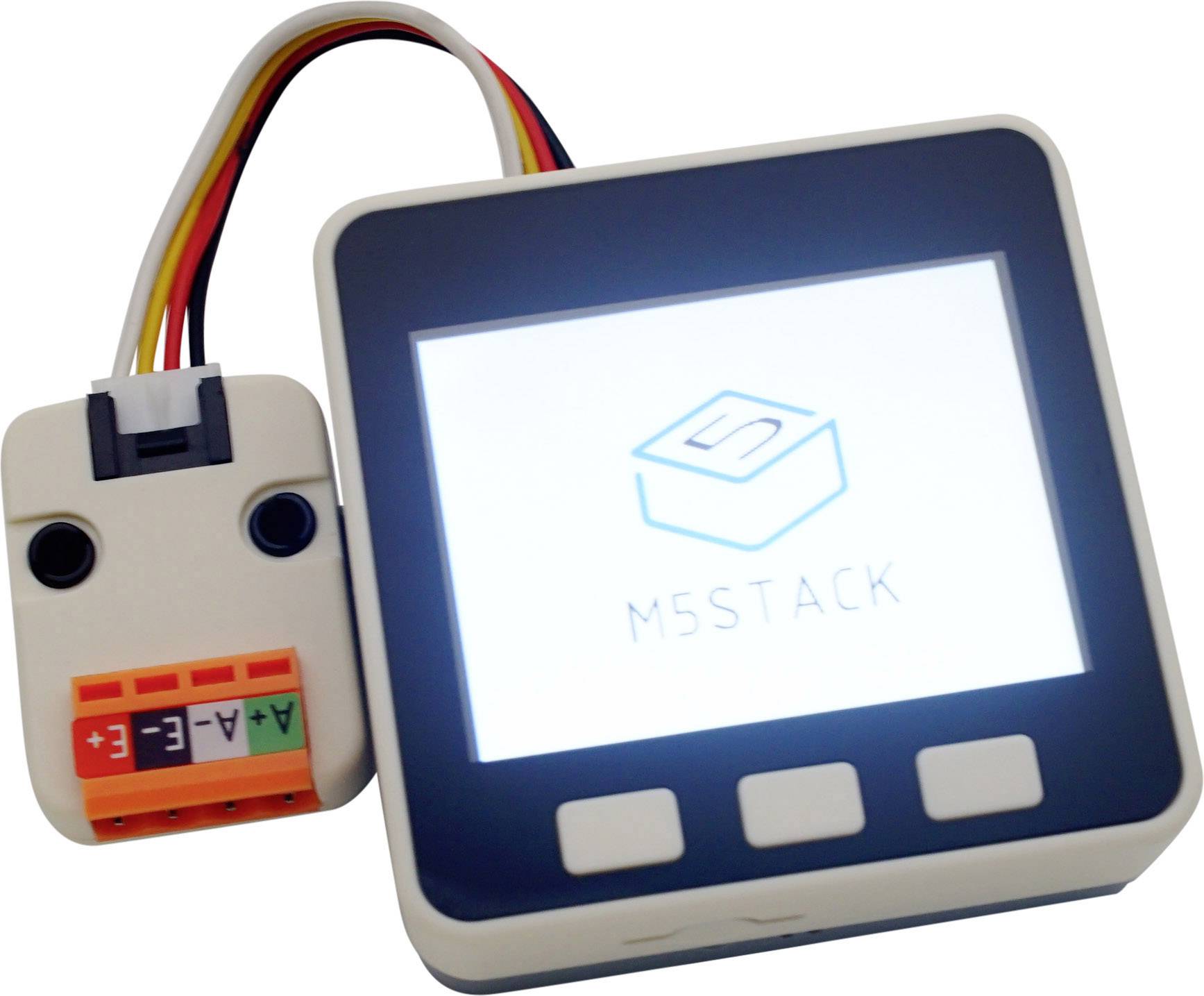

Čtvercové elektronické zařízení s displejem s logem 'M5Stack'. Vedle něj je připojený senzor s barevnými kabely.

1/5

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

18 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (107,43 Kč / kus)

107,43 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Rozhraní váhy M5Stack

Dva volitelné diferenciální vstupní kanály
Integrovaný aktivní nízkošumový PGA s volitelným zesílením 32, 64 a 128
Integrovaný síťový regulátor pro analogové snímače a napájení ADC
Integrovaný oscilátor, který nepotřebuje žádné externí komponenty s volitelným externím krystalem
On-Chip Power-On-Reset
Jednoduché digitální řízení a sériové rozhraní: řízení kolíkem, není nutné programování
Volitelná přenosová rychlost dat na výstupu 10 SPS nebo 80 SPS
Současné odmítnutí chybných paketů 50Hz a 60Hz napájení
Příkon proudu včetně integrovaného analogového síťového regulátoru: normální provoz< 1,5 mA, při výpadku proudu< 1 uA
Rozsah provozního napětí: 2,6 až 5,5 V
Provozní teplota: -40 až +85 ℃
16pólové pouzdro SOP-16
Programovací platforma: Arduino, UIFlow (blok, Python)
Dva otvory kompatibilní s Legem

Technické parametry

Druh obalu: Piece

Kategorie produktu: senzorový modul

Vhodné pro: Arduino

Rozhraní: Grove

Min. provozní napětí: 2.6 V

Provozní napětí max.: 5.5 V

Vhodný pro: Arduino

Typ nástroje: modul se vstupy a výstupy

V: 8 mm

Délka: 32 mm

Šířka: 24 mm

Hmotnost: 4.9 g

Vhodné pro: Arduino

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2306318 M5Stack U030 senzorový modul 1 ks Vhodné pro (vývojové sady): Arduino

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2306318 M5Stack U030 senzorový modul 1 ks Vhodné pro (vývojové sady): Arduino

Popis

Rozhraní váhy z řady M5stack má integrovaný 24bitový A/D Chip HX711, který byl vyvinut speciálně pro elektronické váhy.
Vstupní multiplexer vybere diferenciální vstup na kanál A nebo B pro nízkošumový zesilovač s programovatelným zesílením (PGA). Kanál A lze naprogramovat na zesílení 128 nebo 64, což odpovídá diferenciálnímu vstupnímu napětí ± 20 mV nebo ±40 mV, pokud je k analogovému napájecímu pinu AVDD připojen 5V zdroj. Kanál B má pevné zesílení 32. Pro interní registr není nutné programování. Všechny ovládací prvky jsou na HX711 připojeny pomocí kolíků.
Připojte například na kanál A jeden tlakový senzor a použijte obrazovku M5Core pro zobrazení údajů o hmotnosti.
