Lutronic 1231 04 T9CP vestavný zástrčkový konektor pro senzory - aktory, 1234, piny: 4, 1 ks

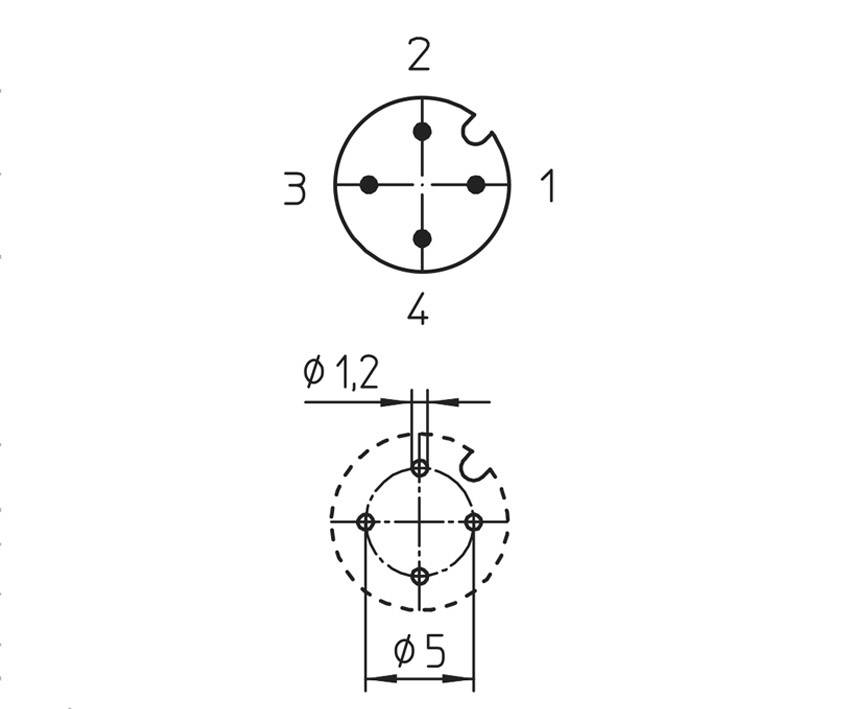

Technický výkres čtyřpólového konektoru s číslováním a kótami. Průměr: 5 mm, vzdálenost (nahoře): 1,2 mm.

Perokresba/diagram

Technický výkres elektrického konektoru s rozměry a popisky. Obsahuje boční pohled a pohled shora s detailními údaji.

Kresba kulatého konektoru se čtyřmi očíslovanými piny (1 až 4), s rozměry průměru: 5 mm a 1,2 mm.

1/3

Perokresba/diagram

Kategorie produktu

vestavný zástrčkový konektor pro senzory - aktory

Provedení

zástrčka, vestavná

Norma zástrčky

senzorika konektoru

Strana připojení A

zástrčka M12, vestavná

Počet pólů

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

19 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (140,49 Kč / kus)

140,49 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: 1231 04 T9CP

Kategorie produktu: vestavný zástrčkový konektor pro senzory - aktory

Provedení: zástrčka, vestavná

Norma zástrčky: senzorika konektoru

Strana připojení A: zástrčka M12, vestavná

Počet pólů: 4

Jmenovité napětí: 60 V

Jmenovitý proud: 4.0 A

Jmenovitý proud - filtr: 4 A

Vnější Ø: 21 mm

Připojení: do DPS
pájené

Barva: kov

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: PG9

Kódování: Typ A

Materiál kontaktu: mosaz, poniklovaná a pozlacená

Kontaktní plocha: mosaz poniklovaná

Druh montáže spojovací techniky senzoru/aktuátoru: PG9 montáž na zadní stěnu

: IP67

Min. teplota: -25 °C

Max. teplota: 80 °C

Typ upevnění: šroubovací

Číslo výrobce: 1234

Obsah: 1 ks

Ke stažení

List technických údajů

List technických údajů 1910656 Lutronic 1231 04 T9CP vestavný zástrčkový konektor pro senzory - aktory, 1234, piny: 4, 1 ks
