Laserfuchs Liniový laser

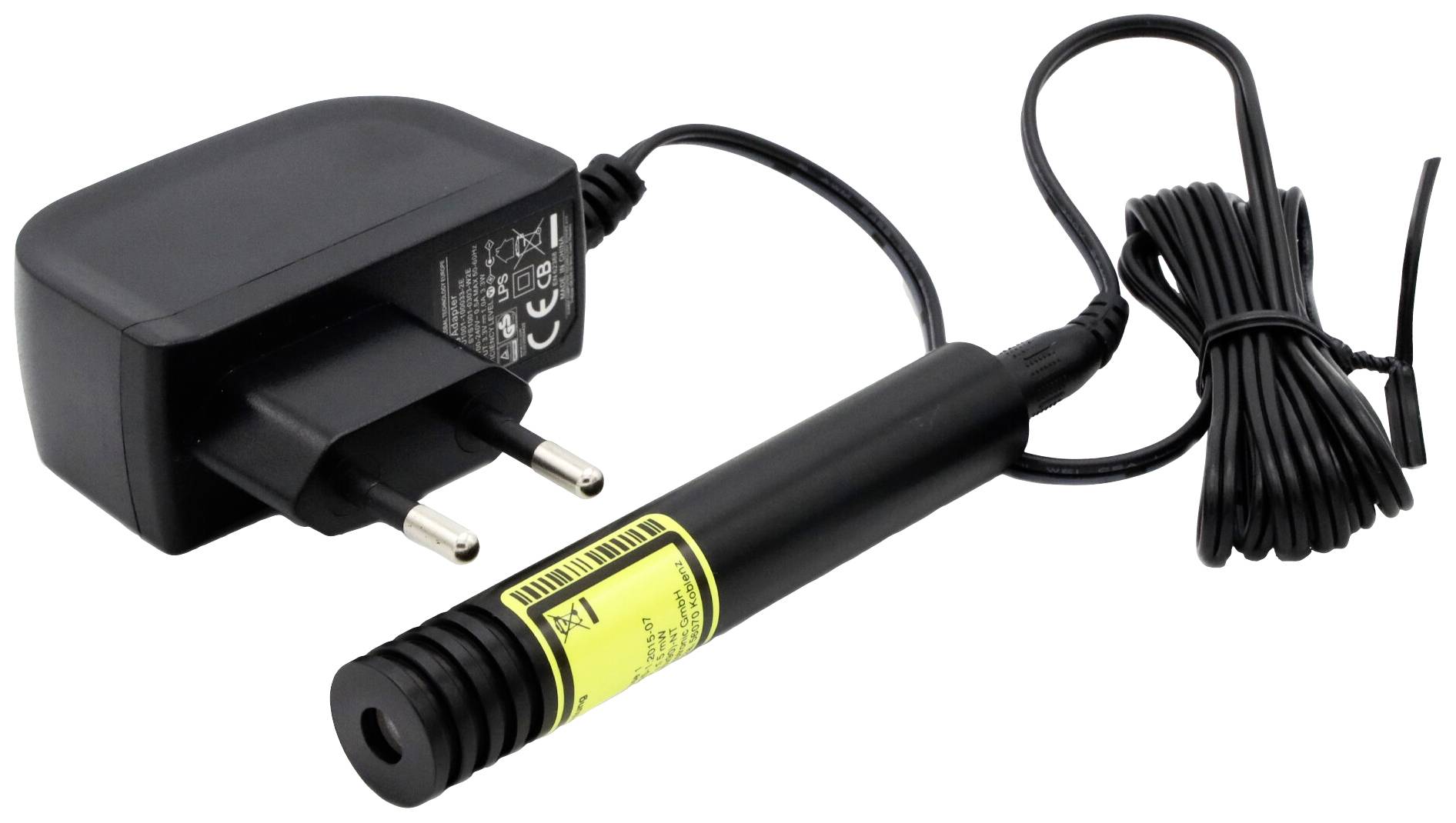

Černá nabíječka s konektorem, propojená s válcovitým černým zařízením, pravděpodobně laserovým ukazovátkem.

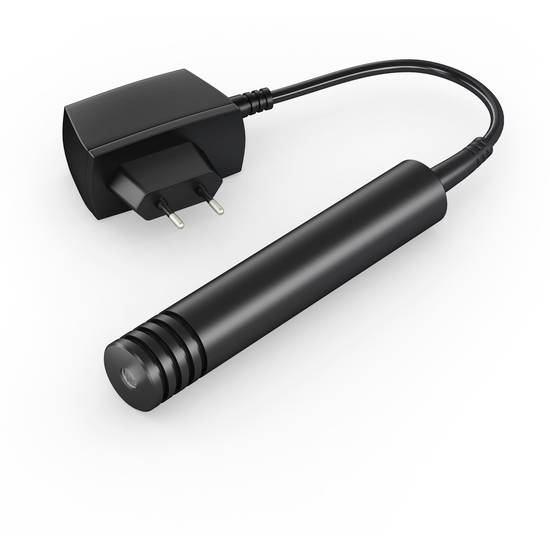

Černý laserový ukazovátko se síťovým kabelem, evropský typ zástrčky. Plochý, válcovitý tvar, vhodný pro prezentace.

Zelený laserový paprsek probíhající horizontálně na černém pozadí.

Muž s maskou stojí v místnosti vedle fotoaparátu na stativu. Vlevo od něj stojí zelená rostlina v modrém květináči.

Technický výkres kruhu se dvěma zakreslenými průměry. Vnější kruh má průměr Ø 16, vnitřní Ø 5.

Technický výkres válcové součásti s údaji os a průměru. Celková délka 90 mm, průměr 16 mm.

Nákres válcového potrubí s kruhovými vrstvitými prvky na jednom konci, připomínajícími tlumiče hluku.

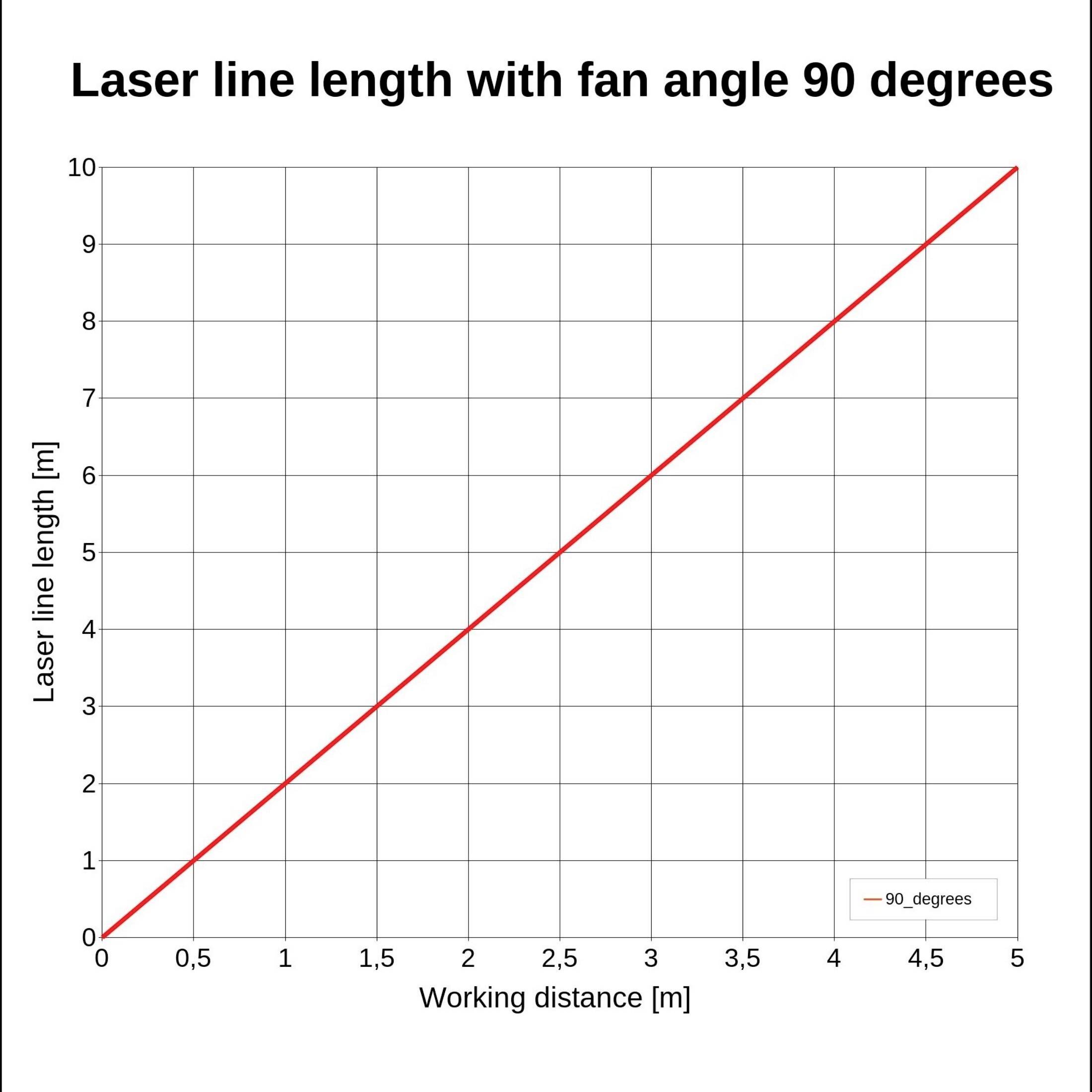

Graf ukazuje délku laserových linií v metrech v závislosti na pracovní vzdálenosti v metrech při úhlu vějíře 90 stupňů. Linie stoupá rovnoměrně od 0 při 0 metrech až do 10 při 5 metrech.

1/8

Kategorie produktu

Liniový laser

Délka

90 mm

Kategorie laseru

Úhel otevření

90 °

Provozní napětí

3 V/DC

Doručení: Po 7. 9.

43 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (5 007,44 Kč / kus)

5 007,44 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Přímý laser, zelený, 532 nm, 5 mW, 90°, laser třídy 1, zaostření 3 3M, 3 v DC, 16 x 90 mm, vč Napájecí zdroj

Kategorie laseru: 1

Dodatečné informace:

Technické parametry

Materiál: hliník
Optický výkon 5 mW
Životnost: 5000 h
Provozní teplota: 15°C až 30 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Linie
Laserová třída 1
Divergence: Výška: 1.0 mrad
Úhel otevření: 90 °
Pracovní vzdálenost: 3 m
Optika: Skleněná čočka s antireflexním povrchem
Laserová technologie: YVO4 + KTP
Zaostřování: fixed (3000 mm)
Potenciometr pouzdra: VDD(+)
Délka kabelu: 1 500 mm
Výstupní optika: Průměr 6 mm
Ochranná čočka: Ano

Kategorie produktu: Liniový laser

Délka: 90 mm

Kategorie laseru: 1

Úhel otevření: 90°

Provozní napětí: 3 V/DC

Provozní proud: 350 mA

Materiál: hliník

Rozm.: (d x š) 90 mm x 16 mm

Hmotnost: 127.6 g

Splňuje RoHS: ano

Šířka: 16 mm

Ke stažení

Informace

Informace 2987696 Laserfuchs Liniový laser

Prohlášení o shodě

Prohlášení o shodě 2987696 Laserfuchs Liniový laser

Popis

Provedení

Přímý laser, zelený, 532 nm, 5 mW, 90°, laser třídy 1, zaostření 3 3M, 3 v DC, 16 x 90 mm, vč Napájecí zdroj
Typ LFL532-5-3(16x90)-NT je laserový modul pro projekci zelené laserové linie s vlnovou délkou 532 nm. Laser má kompaktní konstrukci (16 x 90 mm). Životnost laserového modulu je delší než 5.000 hodin. Úhel rozevření 90° vytváří ve vzdálenosti 3 3M laserovou čáru o délce 6 m. Laserový modul se dodává včetně síťového adaptéru. Tento liniový laser se používá např. pro laserové značení, průmysl, řemesla a přesné polohování předmětů. Tento modul spadá do laserové třídy 1.
Vyzařovací charakteristika: Přímka, tloušťka čáry 2 mm při 3 m.
Optický výkon: Laserová třída 1; zaostření 3 3M
Provedení: 16 x 90 mm; úhel rozevření: 90°; odchylka osy: Až 3,0°; DC dutý konektor 2,5 mm
Úhel rozevření (90°) dosahuje při pracovní vzdálenosti 3 3M laserovou čáře délky 6 m.
Pro použití např. v laserových označovacích systémech, robotice, průmyslu, řemeslné výrobě a show. Napájení 3 v Přiložený síťový zdroj je oddělitelný od laserového modulu.
Včetně síťového zdroje Picotronic LFNT-3-C.
