Laserfuchs Liniový laser

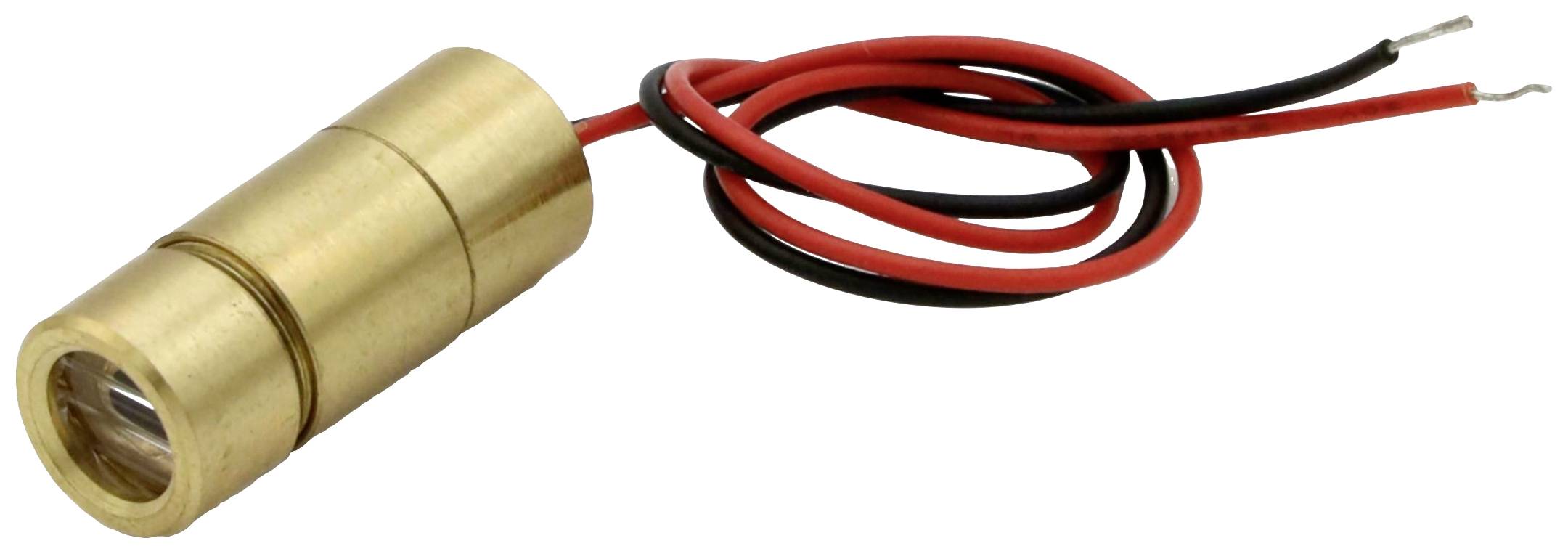

Mosazný laserový modul se dvěma připojenými vodiči, červeným a černým, pro elektrické připojení.

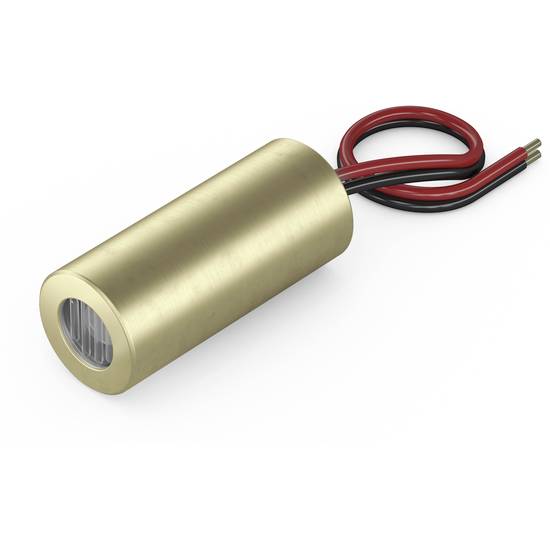

Válcové LED světlo zlatavé barvy se dvěma vyčnívajícími červenými a černými kabely, pravděpodobně podhledový reflektor.

Elektrická pila přesně řeže dřevěnou desku. Červený laserový paprsek vyznačuje linii řezu.

Technický výkres kruhu se dvěma rozměry. Vnější kruh má průměr Ø 9, vnitřní kruh má průměr Ø 2.

Válcový objekt o průměru 9 mm a délce 21 mm se dvěma vyčnívajícími kabely vpravo.

Válcový elektromotor s kabely na jednom konci. Dráty jsou zobrazeny bez maskování. Mechanické detaily nejsou zobrazeny.

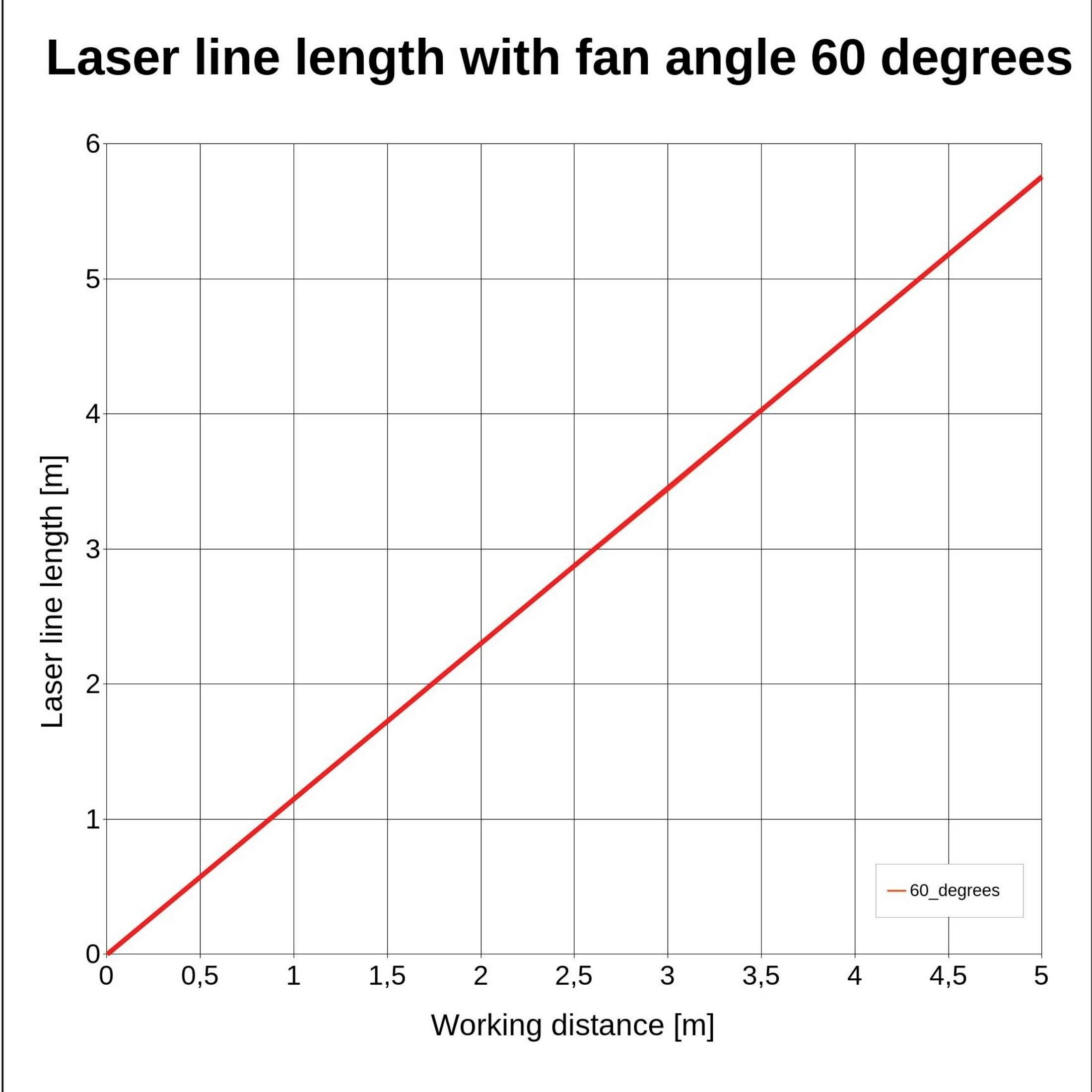

Diagram znázorňuje vztah mezi pracovní vzdáleností a délkou laserové linie při úhlu větráku 60 stupňů, lineární nárůst.

1/7

Kategorie produktu

Liniový laser

(Ø)

9 mm

Délka

21 mm

Kategorie laseru

Úhel otevření

60 °

54 Ks

Prodej a doprava:

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (962,81 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Nastavitelný přímý laser, červená, 650 nm, 5 mW, 60°, laserová třída 1, nastavitelné zaostření, 3 - 5 v DC, 9 x 21 mm

Kategorie laseru: 1

Dodatečné informace:

Technické parametry

Materiál: mosaz.
Optický výkon 5 mW
Životnost: 10 000 h
Provozní teplota: -10 °C až 40 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Linie
Laserová třída 1
Divergence: Výška: 1.0 mrad
Úhel otevření: 60 °
Pracovní vzdálenost: 3 m
Optika: Akrylová čočka
Laserová technologie: Samostatná modová dioda
Zaostření: Nastavitelné
Potenciometr pouzdra: VDD(+)
Potenciometr krytu: VDD(+) fokus: Nastavitelný
Barva kabelu GND: Černá
Délka kabelu: 140 mm
Typ kabelu: Belden, typ 1007, 26 AWG
Výstupní optika: Průměr 6 mm

Kategorie produktu: Liniový laser

(Ø): 9 mm

Délka: 21 mm

Kategorie laseru: 1

Úhel otevření: 60°

Provozní napětí: 5 V/DC

Provozní proud: 30 mA

Materiál: mosaz

Rozm.: (Ø x d) 9 mm x 21 mm

Hmotnost: 7.3 g

Splňuje RoHS: ano

Ke stažení

Informace

Informace 2987587 Laserfuchs Liniový laser

Prohlášení o shodě

Prohlášení o shodě 2987587 Laserfuchs Liniový laser

Popis

Provedení

Nastavitelný přímý laser, červená, 650 nm, 5 mW, 60°, laserová třída 1, nastavitelné zaostření, 3 - 5 v DC, 9 x 21 mm
ADJ typ LH650-5-5(9x21)60 je modul liniového laseru s vlnovou délkou 650 nm. Laser má velmi kompaktní provedení (9 x 21 mm). Životnost laserového modulu je delší než 3.000 hodin. Úhel rozevření 60° vytváří ve vzdálenosti 1 m laserový kříž o délce 1,1 m. Díky nastavitelnému ostření lze tloušťku laserového paprsku upravit. Odběr proudu je s cca 30 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA). Tento liniový laser se používá např. pro nivelační přístroje, laserové značení a přesné polohování předmětů, v průmyslu, řemeslech, hobby a show. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 1.
Vyzařovací charakteristika: Čára, tloušťka čáry se může měnit
Optický výkon: 5 mW (třída laseru 1); nastavitelné zaostření
Kompaktní konstrukce: Rozměry 9 x 21 mm; úhel rozevření: 60°; odchylka osy: Až 3,0°
Úhel rozevření (60°) vytváří při pracovní vzdálenosti 1 m laserový paprsek o délce 1,1 m.
Pro použití např. u laserových vodováh, laserových značek, robotiky a show. Napájení 3V až 5V. Pro napájení lze použít např. náš akupack Picotronic, 3 v nebo síťový Picotronic LFNT-3.
