Name: Laserfuchs Křížový laser kříž 3.5 mW
Brand: Laserfuchs
SKU: 2987455
Availability: BackOrder

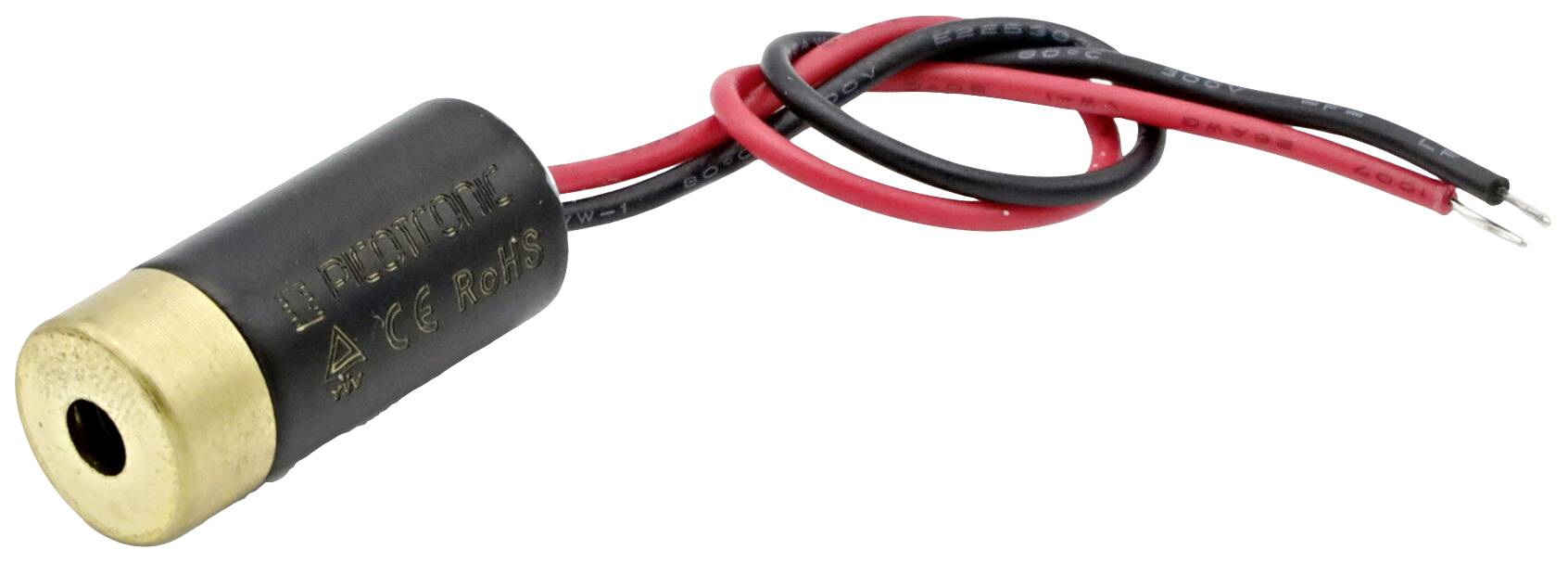

Malý, válcovitý laserový modul s kabely a kovovým čelem, používaný v přesných aplikacích.

Hnědý balík s naskenovaným čárovým kódem a expedičním štítkem, na kterém je napsáno 'DE-DPD-0156'. Je vidět červený skenovací kříž.

Technický výkres kruhu o průměru 10, zobrazený je také menší kruh o průměru 3,6, oba souose umístěné.

Technický výkres válcového objektu, 22 mm dlouhého s průměrem 10 mm. Dva kabely vyčnívají vpravo.

Válcový elektrický odpor se dvěma drátěnými přívody.

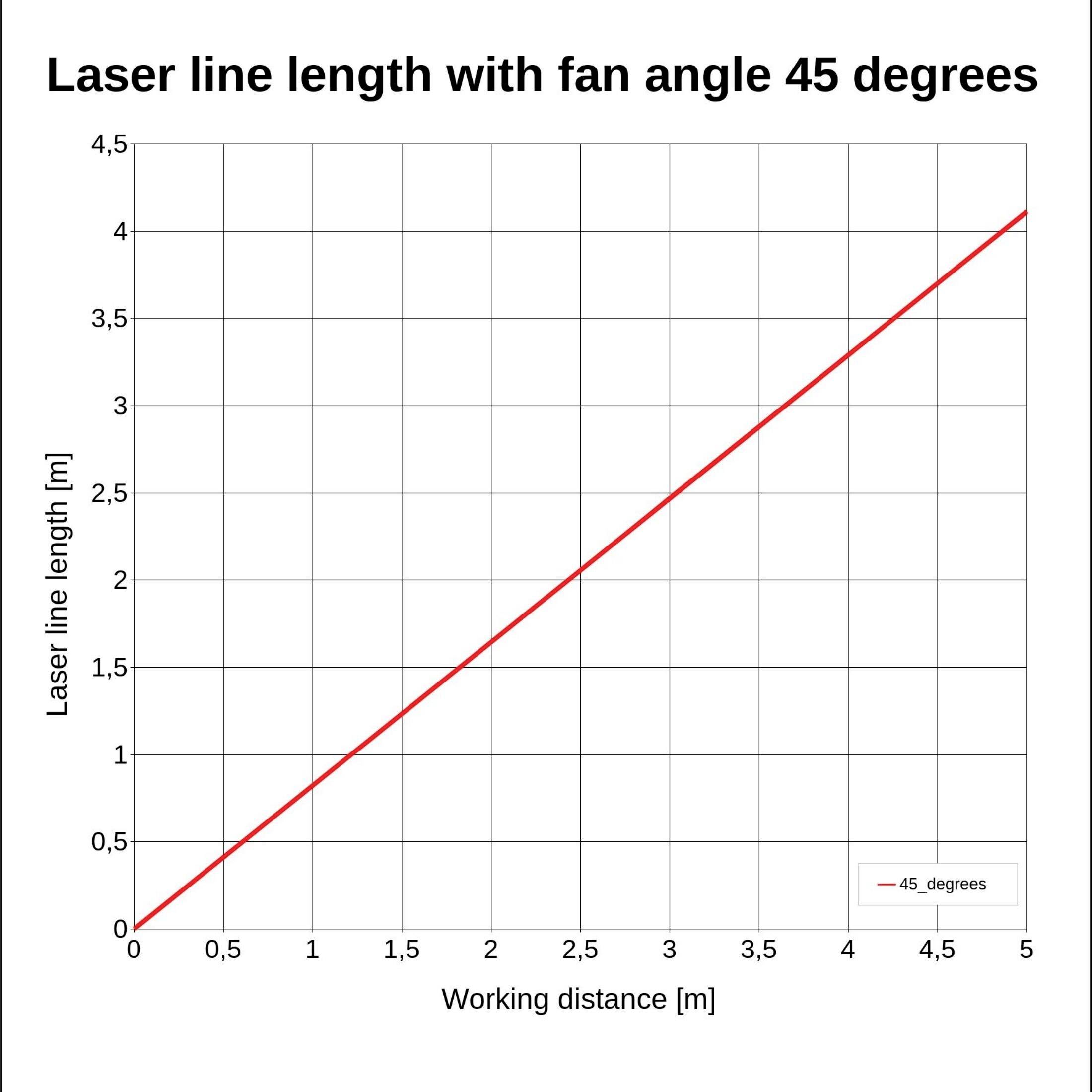

Graf ukazuje vztah mezi pracovní vzdáleností a délkou laserové linie při úhlu ventilátoru 45 stupňů. Linie stoupá lineárně.

1/6

Kategorie produktu

Křížový laser

Vyzařovací charakteristika

kříž

Vlnová délka

650 nm

Výkon

3.5 mW

(Ø)

6 mm

Doručení: Čt 22. 10.

24 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (726,45 Kč / kus)

726,45 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Křížový laser, červená, 650 nm, 5 mW, 45°, laser třídy 1, zaostření 1 m, 3-12V DC, 10 x 22 mm

Kategorie laseru: 1
Vyzařovací charakteristika: kříž

Dodatečné informace:

Technické parametry

Materiál: mosaz.
Optický výkon 3.5 mW
Životnost: 3000 h
Provozní teplota: -20 °C - 40 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Křížový
Laserová třída 1
Divergence: Výška: 1.0 mrad
Úhel otevření: 45 °
Pracovní vzdálenost: 1 m
Optika: Akrylová čočka
Laserová technologie: Dioda
Zaostřování: fixed (1000 mm)
Potenciometr pouzdra: VDD(+)
Potenciometr na krytu: VDD(+) fokus: fixed (1000 mm)
Barva kabelu GND: Černá
Délka kabelu: 100 mm
Typ kabelu: 26 AWG, 0,14 mm m²
Výstupní optika: Průměr 6 mm

Kategorie produktu: Křížový laser

Vyzařovací charakteristika: kříž

Vlastnosti zaostření: Fixní ostření 1000 mm

Vlnová délka: 650 nm

: 3.5 mW

(Ø): 6 mm

Délka: 22 mm

Kategorie laseru: 1

Úhel otevření: 45°

Divergence paprsku: 1.0 mrad

Pracovní odstup: 1 m

Provozní napětí: 12 V/DC

Provozní proud: 20 mA

Materiál: mosaz

Rozm.: (Ø x d) 6 mm x 22 mm

Hmotnost: 9 g

Splňuje RoHS: ano

Šířka: 10 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987455 Laserfuchs Křížový laser kříž 3.5 mW

Informace

Informace 2987455 Laserfuchs Křížový laser kříž 3.5 mW

Prohlášení o shodě

Prohlášení o shodě 2987455 Laserfuchs Křížový laser kříž 3.5 mW

Provedení

Křížový laser, červená, 650 nm, 5 mW, 45°, laser třídy 1, zaostření 1 m, 3-12V DC, 10 x 22 mm
Typ LFC650-5-12(10x22)45 je laser pro projekci červeného laserového kříže s vlnovou délkou 650 nm. Laser má velmi kompaktní provedení (10 x 22 mm). Životnost laserového modulu je delší než 3.000 hodin. Úhel rozevření 45° vytváří ve vzdálenosti 1 m laserový kříž o délce 0,8 m. Například pro napájení LFNT-3 můžete použít náš síťový zdroj. Tento křížový laser se používá např. pro nivelační přístroje, laserové značení a pro přesné polohování předmětů. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 1.
Vyzařovací charakteristika: Křížový, tloušťka čáry 1,2 mm při 1 m.
Optický výkon: Laserová třída 1; zaostření 1 m.
Kompaktní konstrukce: 10 x 22 mm; úhel rozevření: 45°; odchylka osy: Až 3,0°
Úhel rozevření (45°) dosahuje při pracovní vzdálenosti 1 m, délka laserové linie 0,8 m.
Pro použití např. u laserových vodováh, laserových značek, robotiky a show. Napájení 3 v až 12 V. Pro napájení lze 3 použít např. Picotronic síťový
Tento text byl přeložen strojově.

Popis

Provedení

Křížový laser, červená, 650 nm, 5 mW, 45°, laser třídy 1, zaostření 1 m, 3-12V DC, 10 x 22 mm
Typ LFC650-5-12(10x22)45 je laser pro projekci červeného laserového kříže s vlnovou délkou 650 nm. Laser má velmi kompaktní provedení (10 x 22 mm). Životnost laserového modulu je delší než 3.000 hodin. Úhel rozevření 45° vytváří ve vzdálenosti 1 m laserový kříž o délce 0,8 m. Například pro napájení LFNT-3 můžete použít náš síťový zdroj. Tento křížový laser se používá např. pro nivelační přístroje, laserové značení a pro přesné polohování předmětů. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 1.
Vyzařovací charakteristika: Křížový, tloušťka čáry 1,2 mm při 1 m.
Optický výkon: Laserová třída 1; zaostření 1 m.
Kompaktní konstrukce: 10 x 22 mm; úhel rozevření: 45°; odchylka osy: Až 3,0°
Úhel rozevření (45°) dosahuje při pracovní vzdálenosti 1 m, délka laserové linie 0,8 m.
Pro použití např. u laserových vodováh, laserových značek, robotiky a show. Napájení 3 v až 12 V. Pro napájení lze 3 použít např. Picotronic síťový
Tento text byl přeložen strojově.
