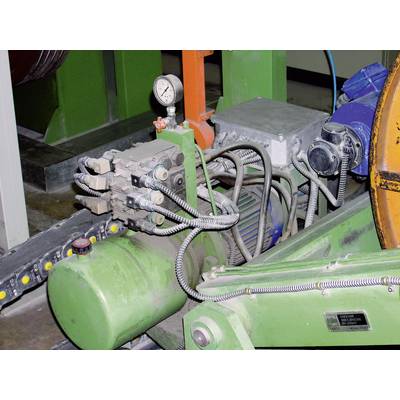

Ilustrační obrázek
1/2
Ilustrační obrázek
LAPP ÖLFLEX® 9YSLCY-JB 37003/1 servo kabel 4 G 6 mm², metrové zboží, transparentní
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
servo kabel
Počet drátů
4 G
Průřez (na žílu)
6 mm²
Typ kabelu
ÖLFLEX® 9YSLCY-JB
Vnější Ø
16.90 mm
Datasheety: (PDF)
Počet
Celková cena (235,54 Kč / kus)
235,54 Kč
Bez DPH.
Metrové zboží je vyloučeno ze zpětného odběru
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
ÖLFLEX® POSILOVAČ 9YSLCY-JB UL&/CSA
- EMC
- Barevně kódovaný
Dodatečné informace:
Technické parametry
- Kategorie produktu
servo kabel
- Počet drátů
4 G
- Obsah
metrové zboží
- Průřez (na žílu)
6 mm²
- Vlastnosti kabelu
stíněný
- Typ kabelu
ÖLFLEX® 9YSLCY-JB
- AWG max.
10
- Vnější Ø
16.90 mm
- Zabaleno
Ne
- Identifikační kód drátu
Barevný podle HD 308 S2 VDE 0293-308
- Poloměr ohybu (vnější průměr pro pevnou instalaci)
4
- Poloměr ohybu (velikost vnějšího Ø)
15
- Bezhalogenový
Ne
- Číslo výrobce
37003/1
- Barva
transparentní
- Izolační materiál
PVC
- Stavba vodiče
Jemné vodiče podle VDE 0295 · třída 5 / IEC 60228 třída 5; neizolované
- Max. dodací množství v ks
100 m
- Měřicí přístroj
Ano
- Jmenovité napětí
1000 V
- Jmenovité napětí U0
600 V
- Zkušební značky
Registrace UL pro USA: AWM style 20886 ·1kV 80° VW-1 · Registrace UL pro Kanadu: I/II, A/B 1kV 80° FT 1
- Zkušební napětí
4000 V
- Průřez
4 G 6 mm²
- Vlečný řetěz
Ne
- Max. rozsah teploty, variabilní
+80 °C
- Min. rozsah teploty, variabilní
-5 °C
- Max. rozsah teploty, pevný
+80 °C
- Min. rozsah teploty, pevný
-40 °C
- Typ
ÖLFLEX® SERVO 9YSLCY-JB 4G6,0
- Typ
ÖLFLEX® POSILOVAČ 9YSLCYK-JB/transparentní 4G6/AWG 10
- Šířka x výška
4 x 6,0 mm²
Ke stažení
List technických údajů
List technických údajů 604343 LAPP ÖLFLEX® 9YSLCY-JB 37003/1 servo kabel 4 G 6 mm², metrové zboží, transparentní
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 604343 LAPP ÖLFLEX® 9YSLCY-JB 37003/1 servo kabel 4 G 6 mm², metrové zboží, transparentní
Informace
Informace 604343 LAPP ÖLFLEX® 9YSLCY-JB 37003/1 servo kabel 4 G 6 mm², metrové zboží, transparentní
Popis
Všude tam, kde pohonné mechanismy v kombinaci s kabely, frekvenčními měniči a motorem tvoří jeden celek, jsou v provozním režimu přítomny vysoké potenciály elektromagnetického rušení. Kabely jsou vhodné pro:
• automobilový průmysl,
• dopravní techniku,
• obráběcí stroje,
• papírenský průmysl,
• klimatizační techniku,
• obalový průmysl,
• textilní výrobu.
Dvojitě stíněný připojovací kabel pro motory s nízkou provozní kapacitou jednotlivých PP vodičů a nízkou kapacitou stínění umožňuje přenos výkonu s nižší ztrátou oproti běžným připojovacím kabelům z PVC.
Ve srovnání se čtyřžilovými verzemi má provedení s ochranným vodičem rozděleným na tři části symetrický třížilový design, který byl z hlediska charakteristik EMC dále vylepšen, protože žíly ochranného vodiče jsou uspořádány
mezi klíny. To navíc umožňuje soustřednou konstrukci.
• automobilový průmysl,
• dopravní techniku,
• obráběcí stroje,
• papírenský průmysl,
• klimatizační techniku,
• obalový průmysl,
• textilní výrobu.
Dvojitě stíněný připojovací kabel pro motory s nízkou provozní kapacitou jednotlivých PP vodičů a nízkou kapacitou stínění umožňuje přenos výkonu s nižší ztrátou oproti běžným připojovacím kabelům z PVC.
Ve srovnání se čtyřžilovými verzemi má provedení s ochranným vodičem rozděleným na tři části symetrický třížilový design, který byl z hlediska charakteristik EMC dále vylepšen, protože žíly ochranného vodiče jsou uspořádány
mezi klíny. To navíc umožňuje soustřednou konstrukci.
