KS Tools 516.3705 násobič otočného momentu | Conrad Electronic

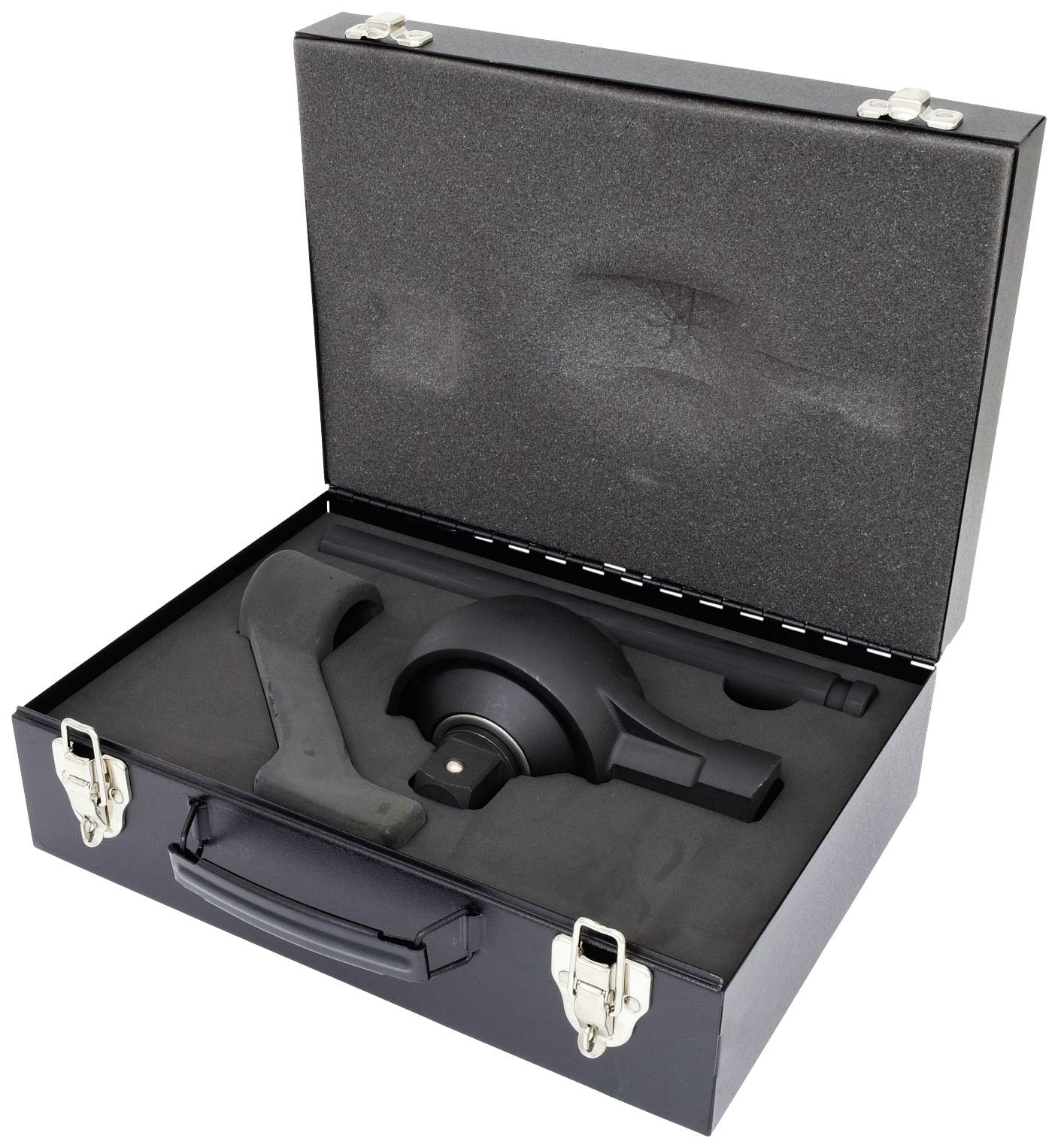

Černý kufřík na nářadí, otevřený, odhaluje začouzené vnitřní prostory s precizně uloženými nástroji ve vyřezávaných úložných prostorech.

Černý kufřík na nářadí, otevřený, odhaluje začouzené vnitřní prostory s precizně uloženými nástroji ve vyřezávaných úložných prostorech.

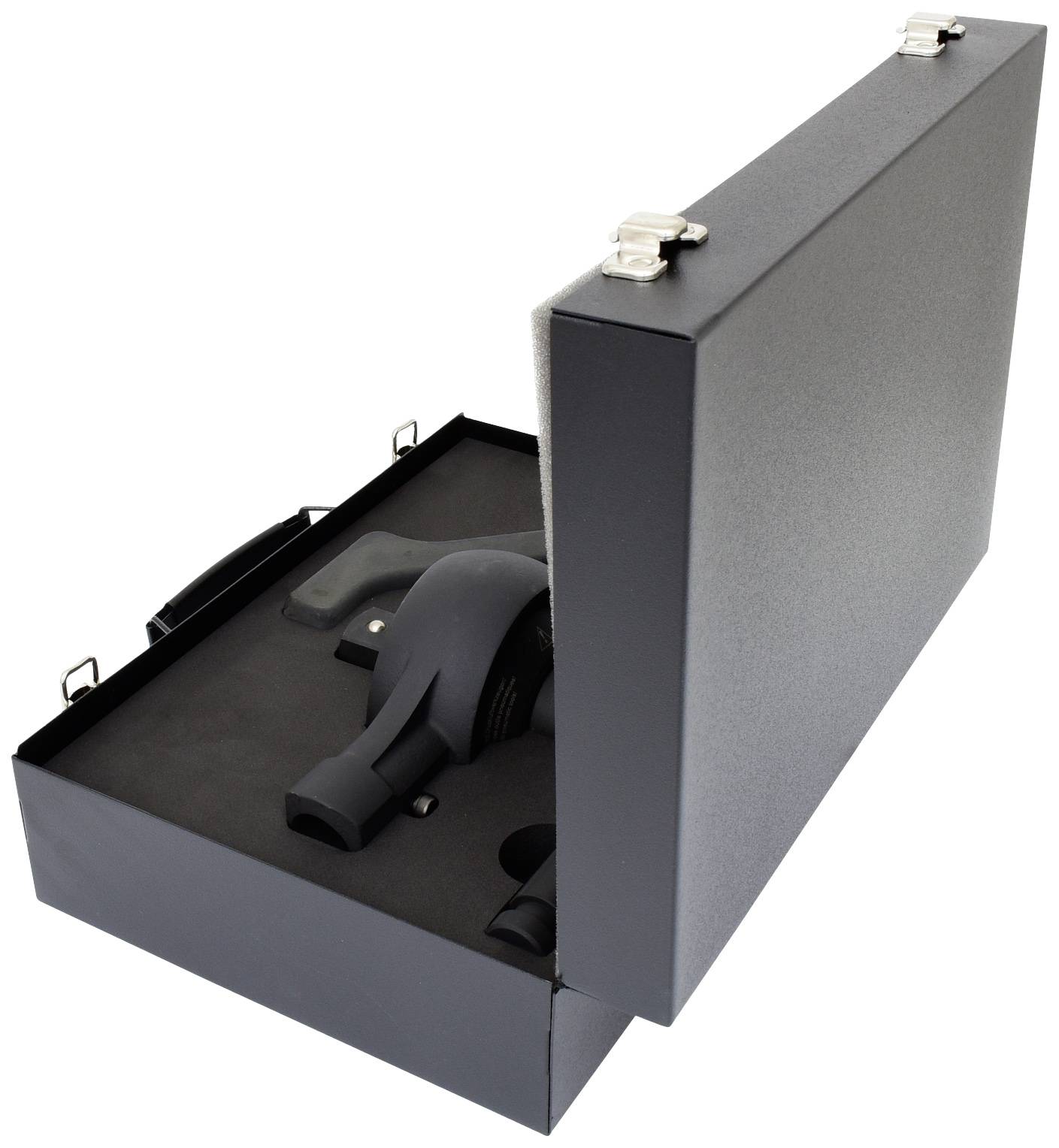

Černý kufřík na bílém povrchu, otevřený a uvnitř s přístrojem uloženým ve výstelce z pěnového materiálu.

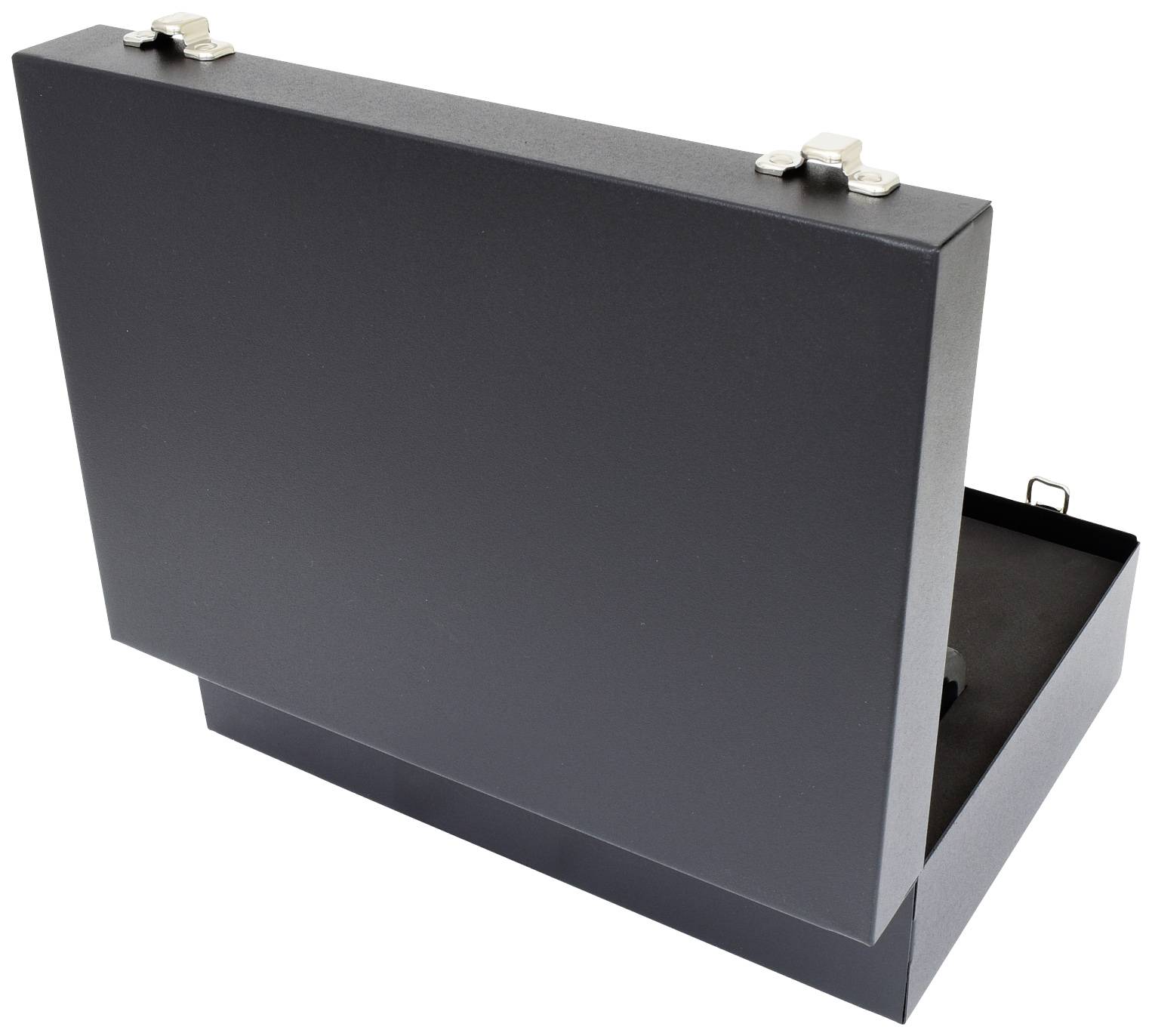

Černý otevřený aktovkový kufřík s kovovými zámky lehce odhaluje svůj vnitřní prostor.

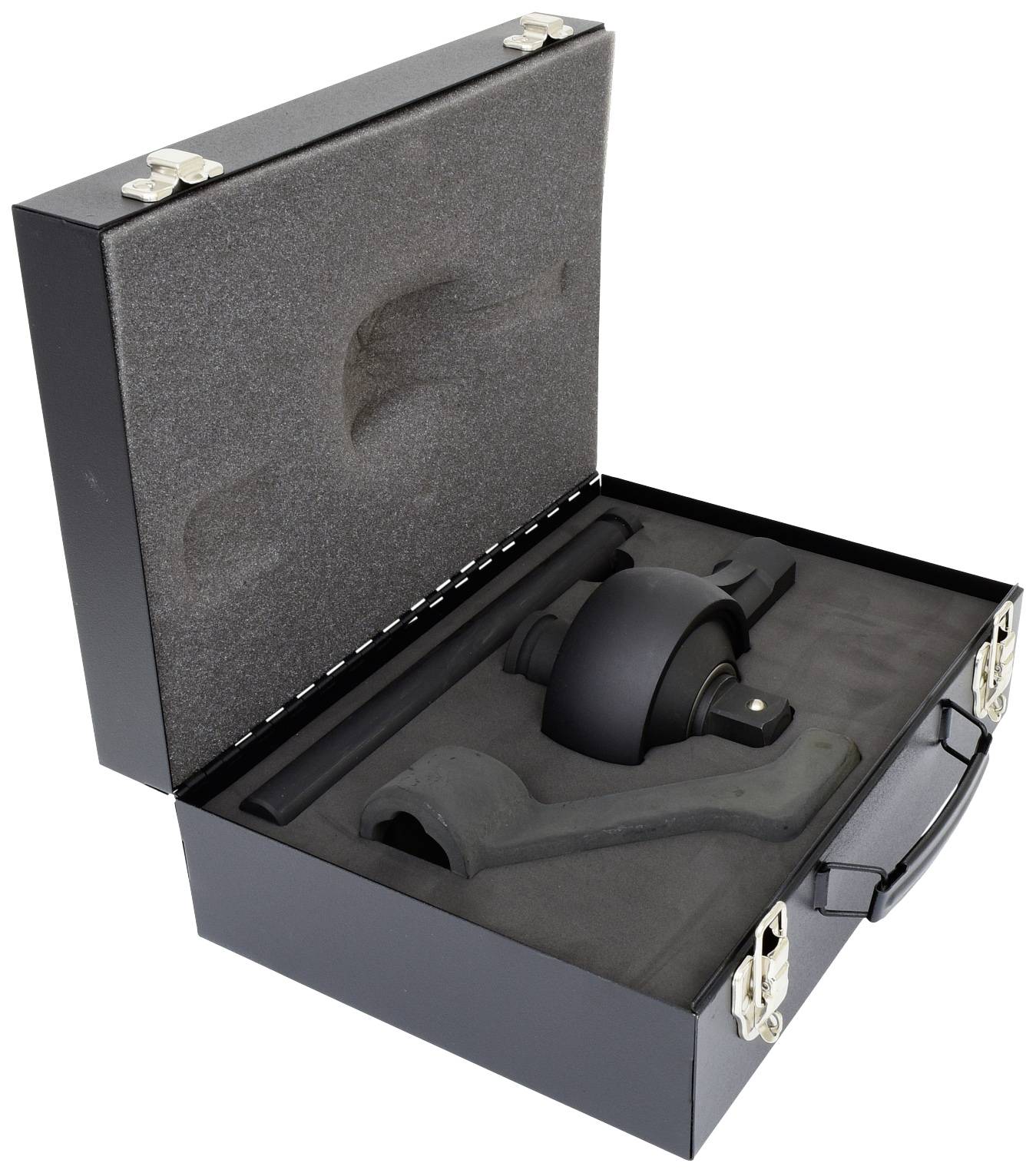

Otevřený černý kufřík s tvarovaným pěnovým vnitřkem, který obsahuje černý držák a tyče pro prezentaci nebo montáž.

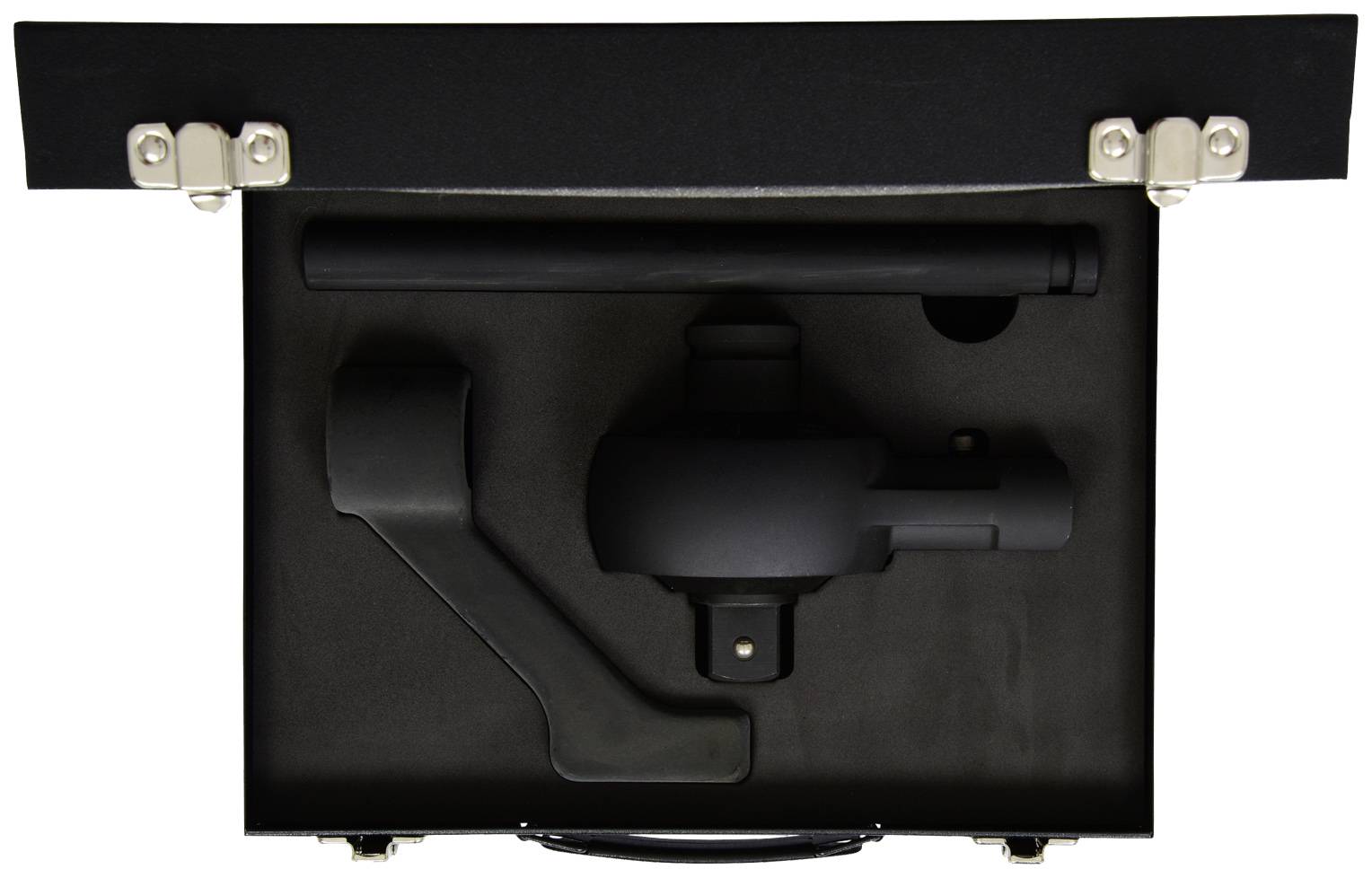

'Černý kufřík s vnitřní výstelkou z pěnového materiálu, který bezpečně drží černou rukojeť a válcový předmět.'

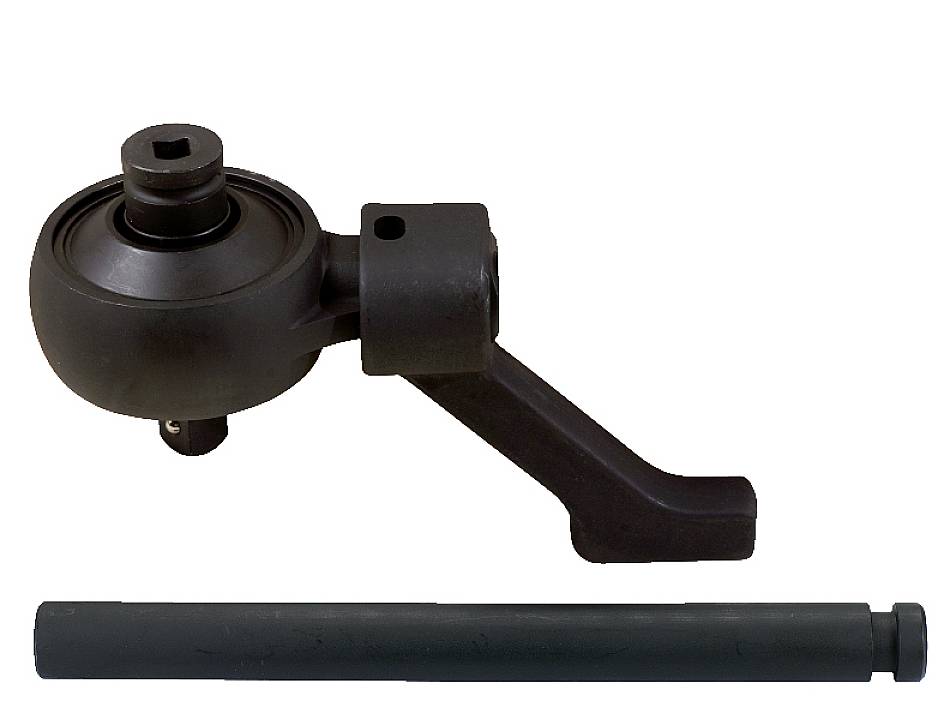

Černá mechanická páka s rukojetí, pravděpodobně součást nějakého nástroje nebo stroje.

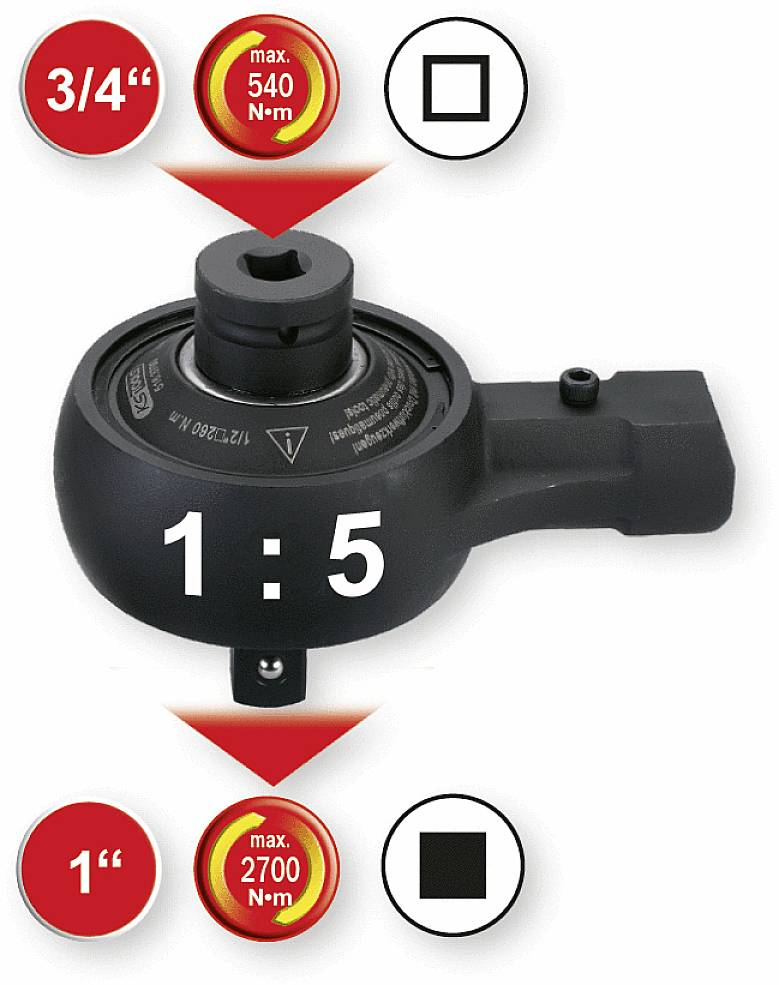

Obrázek ukazuje momentový adaptér s převodovým poměrem 1:5. Vstup: 3/4 palce, max. 540 Nm. Výstup: 1 palec, max. 2700 Nm.

Výkres rozloženého pohledu na vodovodní baterii s očíslovanými díly. Hlavní komponenty: páka, kartuše, těsnění a upevňovací prvky.

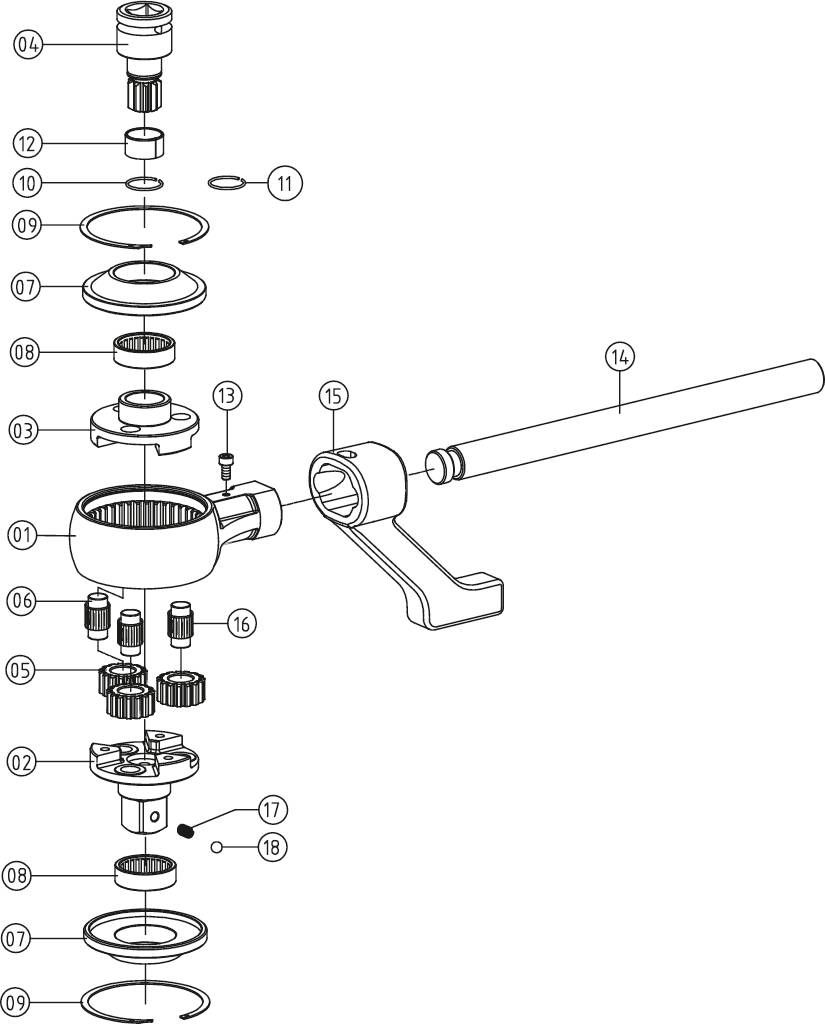

Výkres rozloženého mechanismu s 18 očíslovanými díly, včetně ozubených kol, kroužků a pák. Znázorňuje postup montáže.

Rozložený výkres sprchové hlavice se sejmutými díly, viditelnými šrouby a těsněními. Znázorňuje strukturu a postup montáže.

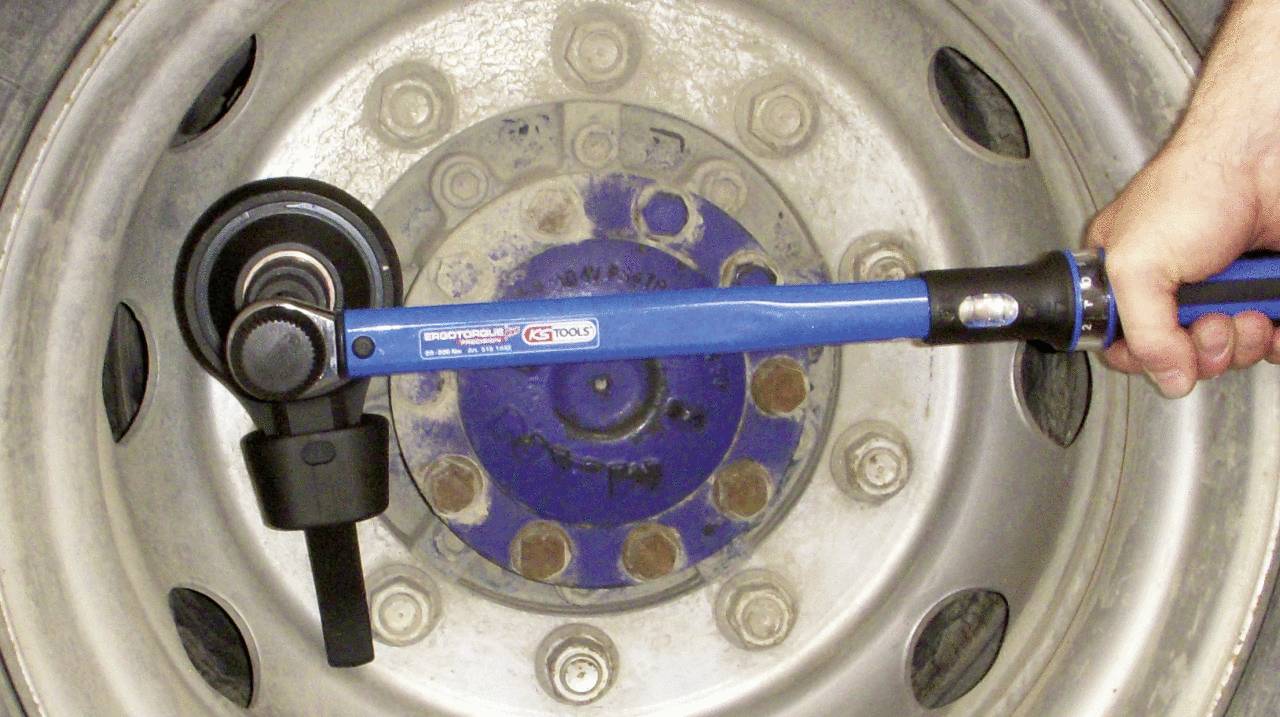

Momentový klíč utahuje matice kola nákladního vozu, aby zajistil bezpečné upevnění.

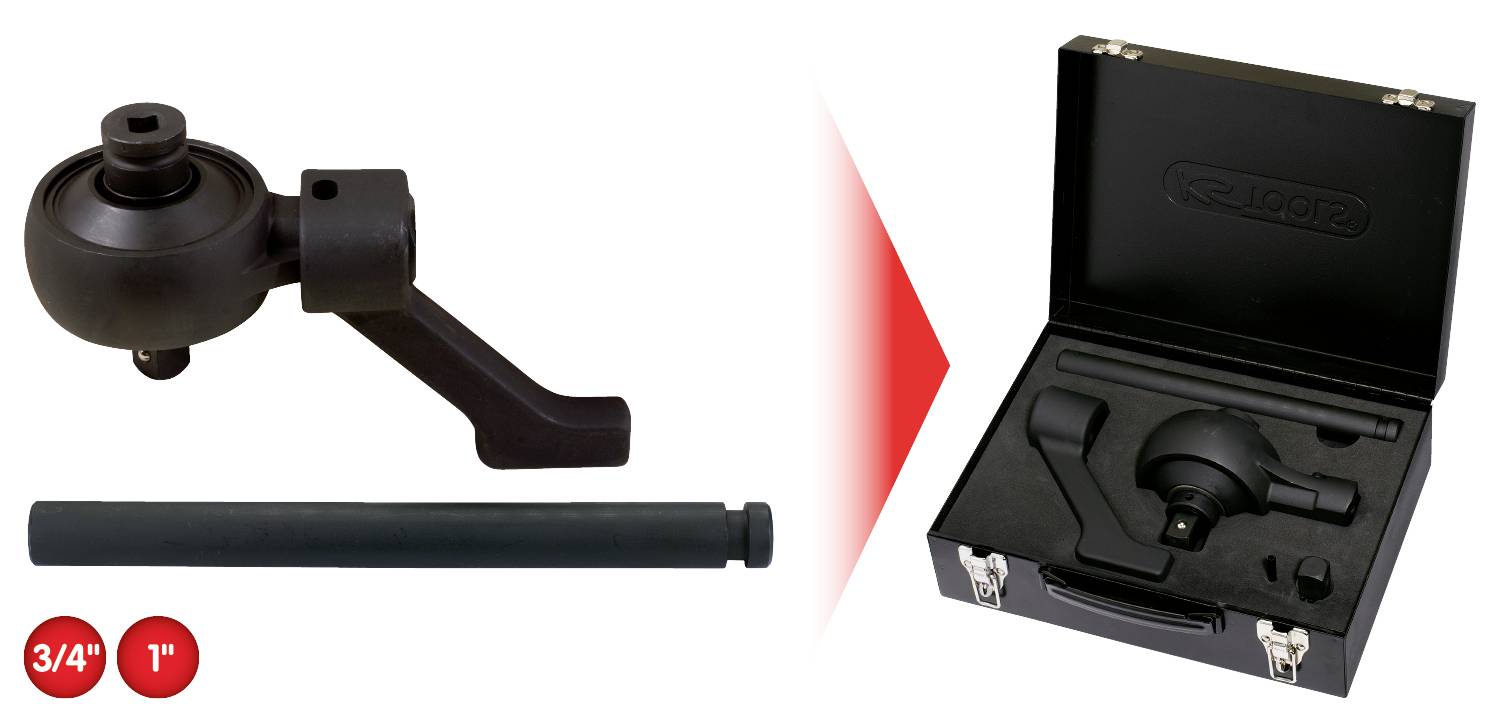

Sada adaptérů pro rázový utahovák v černém kufříku. Obsahuje dva adaptéry a prodlužovací nástavec. Vlevo adaptér s červenou šipkou, vpravo kufřík.

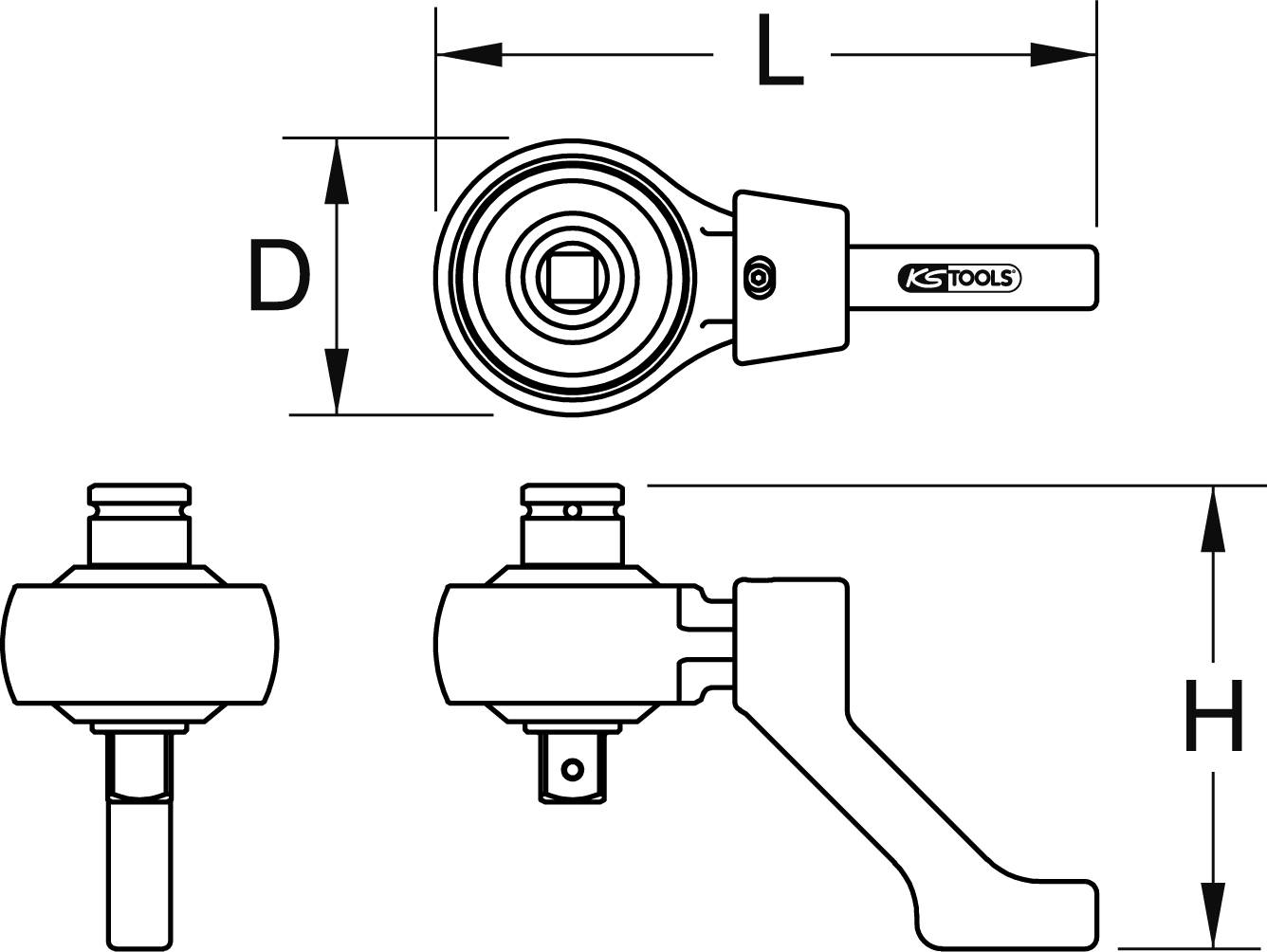

Schematický nákres ráčnového nástroje od KS Tools s vyznačenými rozměry D, L a H. Zobrazuje boční, přední a horní pohled.

1/13

KS Tools

Doručení: Pá 16. 10.

8 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (14 012,40 Kč / kus)

14 012,40 Kč

Bez DPH.

Doprava zdarma

Už jen 8 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Norma: DIN 3120, ISO 1174 Hmotnost [g]: 4400 g.Celková délka L v mm: 395.0 mmPohon čtyřhranem v palcích: 1" Průměr D: 110.0 mmBalení: Kufr z ocelového plechu Výška H: 127.0 mmIndikace: Bez Upínací čtyřhran v palcích: 3/4"Konstrukce: Ostatní Upínač nástrojů, točivý moment: Ráčna Přesnost vypnutí: ± 5 % Překlad: 5 : 1 Výstupní utahovací moment 2700 NmVstupní točivý moment 540 Nm

Kategorie produktu: násobič otočného momentu

Točivý moment (max.): 2700 Nm

Přesnost spuštění ±: 0.05 %

Délka: 395 mm

Hmotnost: 4400 g

V: 127 mm

UKCA: Ano

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2700151 KS Tools 516.3705 násobič otočného momentu

Popis

Přesnost: Tolerance ±5 %Pro kontrolované utahování doprava a dolevaPro ovládání pomocí momentového klíčeS jednostupňovou precizní planetovou převodovkou s kuličkovými ložiskySe 2 podpěrnými zařízenímiČtyřhranný pohon podle DIN 3120 - ISO 1174 s kuličkouNení vhodné pro použití s rázovými šroubovákyDodává se včetně kufříku z ocelového plechu

Tento text byl přeložen strojově.
