Kendrion HU324-F-24V DC 100 ED zdvihací magnet, 2.4 N, 4.2 W

Lineární magnet s červeným vinutím a tyčí. Etiketa uvádí: 'Kuhnke HU324-F, 24VDC, 100% ED, 1313'. Produkt pro elektrickou kontrolu pohybu.

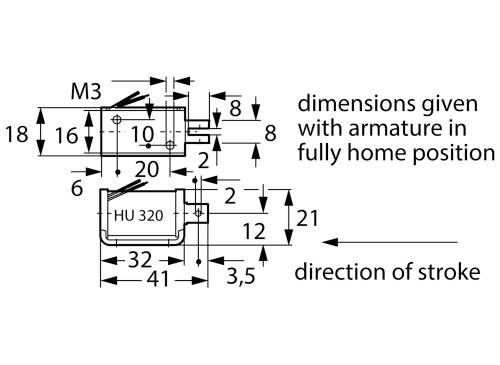

Technický výkres součásti. Rozměry jsou uvedeny, např. 32 mm šířky a 21 mm zdvihu. Armatura v zcela zasunuté poloze.

1/2

Kategorie produktu

zdvihací magnet

Připojení

Kabel

Jmenovité napětí

24 V/DC

Jmenovitý zdvih

5 mm

Výkon

4.2 W

Datasheety: (PDF)

Doručení: St 4. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 362,81 Kč / kus)

1 362,81 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

ZDVIHACÍ MAGNET, HU 324-F-24VDC 100% ED

Dodatečné informace:

Technické parametry

Připojení: Vodiče
Počáteční síla: 0.3 N.
Provedení: Nárazuvzdorné nebo tažný
Doba zapnutí: 100 % ED
Zdvih: 5 mm
Výkon: 4.2 W
Konečná síla: 2.4 N.
Jmenovité napětí (DC) 24 V.
Pružina vratná: Ne

Kategorie produktu: zdvihací magnet

Typ: HU324-F-24V DC 100 ED

Připojení: Kabel

Jmenovité napětí: 24 V/DC

Jmenovitý zdvih: 5 mm

: 4.2 W

Počáteční síla: 0.3 N

Konečná síla: 2.4 N

Hmotnost: 0.06136 kg

Splňuje RoHS: ano

Provedení: nárazuvzdorná nebo tající

Ke stažení

List technických údajů

List technických údajů 3168420 Kendrion HU324-F-24V DC 100 ED zdvihací magnet, 2.4 N, 4.2 W

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3168420 Kendrion HU324-F-24V DC 100 ED zdvihací magnet, 2.4 N, 4.2 W

Popis

Zdvihací magnety typ Kuhnke HU 32. Provedení: Otevřené provedení s otevřeným jhem a skladování plastových spon pro dlouhou životnost, typ HU 320: Tahový magnet, HU 324: Rázový magnet, jmenovitý zdvih: 5,0 mm, jmenovité napětí: 24 v/DC, jmenovitý výkon: 4,2 W, počáteční síla: 0,3 N, konečná síla: 2,4 N, přípustná relativní doba zapnutí (ED): 100 %, konektory: 100 mm dlouhá lanka s volnými konci, třída izolace: E, mezní teplota: +120 °C, zkušební napětí: 2500 Veff., magnetická hmotnost: cca 55 g, hmotnost: cca 11 g. typ HU 324-F-24VDC 100% ED, zdvihací magnet

Tento text byl přeložen strojově.
