Kendrion, D 54-BOR-F-24V DC 100 ED Otočný magnet, 24 V/DC, 10.1 W | Conrad Electronic | Conrad CZ

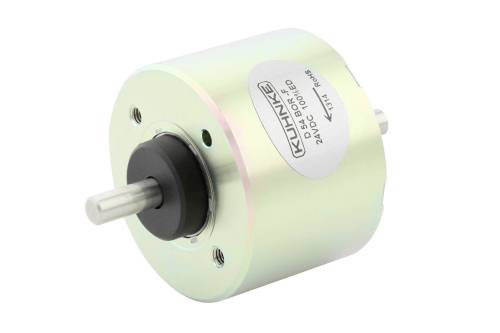

Válcový elektromotor s kovovým pouzdrem, hřídel na přední straně a štítkem s nápisem 'KUHINKE', 12 V DC.

Válcový elektromotor s kovovým pouzdrem, hřídel na přední straně a štítkem s nápisem 'KUHINKE', 12 V DC.

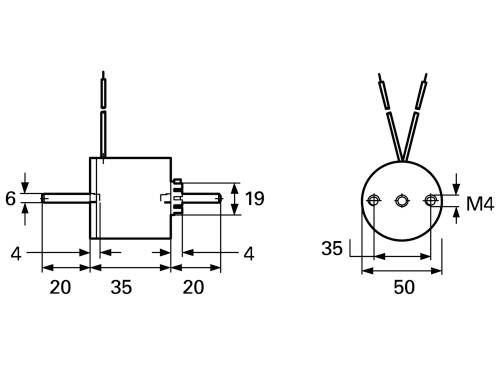

Technický výkres elektronické součástky s rozměry: 20x35x19 mm, šrouby M4, kabelové vstupy nahoře.

1/2

Kategorie produktu

Otočný magnet

Připojení

Kabel

Jmenovité napětí

24 V/DC

Výkon

10.1 W

Typ

D 54-BOR-F-24V DC 100 ED

Datasheety: (PDF)

Kendrion

Doručení: Pá 6. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Ks

Celková cena (7 136,36 Kč / kus)

7 136,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

OTOČNÝ MAGNET, D 54-BOR-F-24VDC 100% ED

Dodatečné informace:

Technické parametry

Připojení: Lanko
Počáteční točivý moment: 3,6 Ncm
Úhel otočení 45°
Doba zapnutí: 100%
Výkon: 10.1 W
Koncový utahovací moment: 9,3 Ncm
Jmenovité napětí (DC) 24 V.
Pružina vratná: Ano
Časové konstanty: 25 ms

Kategorie produktu: Otočný magnet

Typ: D 54-BOR-F-24V DC 100 ED

Tvar pouzdra: cylindrický

Připojení: Kabel

Délka kabelu: 200 mm

Jmenovité napětí: 24 V/DC

: 10.1 W

Max. pracovní teplota: 130 °C

Hmotnost: 0.42948 kg

Doba zapnutí: 100 %

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 3168384 Kendrion, D 54-BOR-F-24V DC 100 ED Otočný magnet, 24 V/DC, 10.1 W

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3168384 Kendrion, D 54-BOR-F-24V DC 100 ED Otočný magnet, 24 V/DC, 10.1 W

Popis

Otočné magnety Kuhnke D 5. Standardní provedení, s oboustrannou vlnovou délkou, vratnou pružinou na konci hřídele s pravým otočením (typ D 59... s jemně nastavitelnou vratnou pružinou) provedení: Válcový úhel otočení: 45° nebo 95° jmenovité napětí: 24 v DC jmenovitý proud: 420 mA jmenovitý odpor: 57,4 Ω přípustná relativní doba zapnutí (ED): 100 % připojení: 200 mm dlouhá lanka s otevřenými konci časová konstanta: Cca 8,0 až 25 ms zkušební napětí: 2500 v eff. Třída izolantu: Mezní teplota: +130 °C hmotnost: Cca 380 g.

Tento text byl přeložen strojově.

Popis

Otočné magnety Kuhnke D 5. Standardní provedení, s oboustrannou vlnovou délkou, vratnou pružinou na konci hřídele s pravým otočením (typ D 59... s jemně nastavitelnou vratnou pružinou) provedení: Válcový úhel otočení: 45° nebo 95° jmenovité napětí: 24 v DC jmenovitý proud: 420 mA jmenovitý odpor: 57,4 Ω přípustná relativní doba zapnutí (ED): 100 % připojení: 200 mm dlouhá lanka s otevřenými konci časová konstanta: Cca 8,0 až 25 ms zkušební napětí: 2500 v eff. Třída izolantu: Mezní teplota: +130 °C hmotnost: Cca 380 g.

Tento text byl přeložen strojově.

Další zajímavé produkty

(^*Všechny ceny jsou bez DPH.)

RED MAGNETICS ITS-MS-2015-12VDC, ITS-MS-2015-12VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 12 V/DC, 2.5 W

RED MAGNETICS ITS-MS-2015-12VDC, ITS-MS-2015-12VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 12 V/DC, 2.5 W

Conrad Electronic

342,98 Kč^*

RED MAGNETICS ITS-MS-2015-24VDC, ITS-MS-2015-24VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 24 V/DC, 2.5 W

RED MAGNETICS ITS-MS-2015-24VDC, ITS-MS-2015-24VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 24 V/DC, 2.5 W

Conrad Electronic

342,98 Kč^*

RED MAGNETICS ITS-MS-3025-24VDC, ITS-MS-3025-24VDC elektromagnet nemagnetický (bezproudý stav), 100 N, 24 V/DC, 3.8 W

RED MAGNETICS ITS-MS-3025-24VDC, ITS-MS-3025-24VDC elektromagnet nemagnetický (bezproudý stav), 100 N, 24 V/DC, 3.8 W

Conrad Electronic

470,25 Kč^*

RED MAGNETICS ITS-MS-3025-12VDC, ITS-MS-3025-12VDC elektromagnet nemagnetický (bezproudý stav), 100 N, 12 V/DC, 3.8 W

RED MAGNETICS ITS-MS-3025-12VDC, ITS-MS-3025-12VDC elektromagnet nemagnetický (bezproudý stav), 100 N, 12 V/DC, 3.8 W

Conrad Electronic

470,25 Kč^*

RED MAGNETICS ITS-PE-2529-24VDC, ITS-PE-2529-24VDC elektromagnet magnetický (bezproudý stav), 120 N, 24 V/DC, 7 W

RED MAGNETICS ITS-PE-2529-24VDC, ITS-PE-2529-24VDC elektromagnet magnetický (bezproudý stav), 120 N, 24 V/DC, 7 W

Conrad Electronic

1 111,57 Kč^*

RED MAGNETICS ITS-MSM-1515-24VDC, ITS-MSM-1515-24VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 24 V/DC, 1.4 W

RED MAGNETICS ITS-MSM-1515-24VDC, ITS-MSM-1515-24VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 24 V/DC, 1.4 W

Conrad Electronic

660,33 Kč^*

RED MAGNETICS ITS-MS-4027-24VDC, ITS-MS-4027-24VDC elektromagnet nemagnetický (bezproudý stav), 200 N, 24 V/DC, 6 W

RED MAGNETICS ITS-MS-4027-24VDC, ITS-MS-4027-24VDC elektromagnet nemagnetický (bezproudý stav), 200 N, 24 V/DC, 6 W

Conrad Electronic

557,85 Kč^*

RED MAGNETICS ITS-MS-2520-24VDC, ITS-MS-2520-24VDC elektromagnet nemagnetický (bezproudý stav), 60 N, 24 V/DC, 4 W

RED MAGNETICS ITS-MS-2520-24VDC, ITS-MS-2520-24VDC elektromagnet nemagnetický (bezproudý stav), 60 N, 24 V/DC, 4 W

Conrad Electronic

428,93 Kč^*

RED MAGNETICS ITS-PE-1212-24VDC, ITS-PE-1212-24VDC elektromagnet magnetický (bezproudý stav), 15 N, 24 V/DC, 1.8 W

RED MAGNETICS ITS-PE-1212-24VDC, ITS-PE-1212-24VDC elektromagnet magnetický (bezproudý stav), 15 N, 24 V/DC, 1.8 W

Conrad Electronic

855,37 Kč^*

RED MAGNETICS ITS-MS-4027-12VDC, ITS-MS-4027-12VDC elektromagnet nemagnetický (bezproudý stav), 200 N, 12 V/DC, 6 W

RED MAGNETICS ITS-MS-4027-12VDC, ITS-MS-4027-12VDC elektromagnet nemagnetický (bezproudý stav), 200 N, 12 V/DC, 6 W

Conrad Electronic

557,85 Kč^*

RED MAGNETICS ITS-MS-5030-12VDC, ITS-MS-5030-12VDC elektromagnet nemagnetický (bezproudý stav), 400 N, 12 V/DC, 11 W

RED MAGNETICS ITS-MS-5030-12VDC, ITS-MS-5030-12VDC elektromagnet nemagnetický (bezproudý stav), 400 N, 12 V/DC, 11 W

Conrad Electronic

706,61 Kč^*

RED MAGNETICS ITS-PE-1010-24VDC, ITS-PE-1010-24VDC elektromagnet magnetický (bezproudý stav), 3 N, 24 V/DC, 1.5 W

RED MAGNETICS ITS-PE-1010-24VDC, ITS-PE-1010-24VDC elektromagnet magnetický (bezproudý stav), 3 N, 24 V/DC, 1.5 W

Conrad Electronic

767,77 Kč^*

RED MAGNETICS ITS-PE-6329-12VDC, ITS-PE-6329-12VDC elektromagnet magnetický (bezproudý stav), 960 N, 12 V/DC, 33 W

RED MAGNETICS ITS-PE-6329-12VDC, ITS-PE-6329-12VDC elektromagnet magnetický (bezproudý stav), 960 N, 12 V/DC, 33 W

Conrad Electronic

2 450,41 Kč^*

RED MAGNETICS ITS-PE-2529-12VDC, ITS-PE-2529-12VDC elektromagnet magnetický (bezproudý stav), 120 N, 12 V/DC, 7 W

RED MAGNETICS ITS-PE-2529-12VDC, ITS-PE-2529-12VDC elektromagnet magnetický (bezproudý stav), 120 N, 12 V/DC, 7 W

Conrad Electronic

1 111,57 Kč^*

RED MAGNETICS ITS-PE-6329-24VDC, ITS-PE-6329-24VDC elektromagnet magnetický (bezproudý stav), 960 N, 24 V/DC, 33 W

RED MAGNETICS ITS-PE-6329-24VDC, ITS-PE-6329-24VDC elektromagnet magnetický (bezproudý stav), 960 N, 24 V/DC, 33 W

Conrad Electronic

2 450,41 Kč^*

RED MAGNETICS ITS-PE3529-24VDC, ITS-PE3529-24VDC elektromagnet magnetický (bezproudý stav), 300 N, 24 V/DC, 28 W

RED MAGNETICS ITS-PE3529-24VDC, ITS-PE3529-24VDC elektromagnet magnetický (bezproudý stav), 300 N, 24 V/DC, 28 W

Conrad Electronic

1 235,54 Kč^*

RED MAGNETICS ITS-PE2025-12VDC, ITS-PE2025-12VDC elektromagnet magnetický (bezproudý stav), 45 N, 12 V/DC, 3.8 W

RED MAGNETICS ITS-PE2025-12VDC, ITS-PE2025-12VDC elektromagnet magnetický (bezproudý stav), 45 N, 12 V/DC, 3.8 W

Conrad Electronic

982,64 Kč^*

RED MAGNETICS ITS-PE-1515-24VDC, ITS-PE-1515-24VDC elektromagnet magnetický (bezproudý stav), 25 N, 24 V/DC, 3.6 W

RED MAGNETICS ITS-PE-1515-24VDC, ITS-PE-1515-24VDC elektromagnet magnetický (bezproudý stav), 25 N, 24 V/DC, 3.6 W

Conrad Electronic

916,53 Kč^*

RED MAGNETICS ITS-MS-7040-24VDC, ITS-MS-7040-24VDC elektromagnet nemagnetický (bezproudý stav), 1200 N, 24 V/DC, 24 W

RED MAGNETICS ITS-MS-7040-24VDC, ITS-MS-7040-24VDC elektromagnet nemagnetický (bezproudý stav), 1200 N, 24 V/DC, 24 W

Conrad Electronic

2 238,84 Kč^*

RED MAGNETICS ITS-MS-2520-12VDC, ITS-MS-2520-12VDC elektromagnet nemagnetický (bezproudý stav), 60 N, 12 V/DC, 4 W

RED MAGNETICS ITS-MS-2520-12VDC, ITS-MS-2520-12VDC elektromagnet nemagnetický (bezproudý stav), 60 N, 12 V/DC, 4 W

Conrad Electronic

428,93 Kč^*

RED MAGNETICS ITS-LZ-1335-D-12VDC ITS-LZ-1335-D-12VDC zdvihací magnet tlačný, 2 N, 4 W

RED MAGNETICS ITS-LZ-1335-D-12VDC ITS-LZ-1335-D-12VDC zdvihací magnet tlačný, 2 N, 4 W

Conrad Electronic

321,49 Kč^*

RED MAGNETICS ITS-LZ-3869-D-24VDC ITS-LZ-3869-D-24VDC zdvihací magnet tlačný, 59 N, 16.8 W

RED MAGNETICS ITS-LZ-3869-D-24VDC ITS-LZ-3869-D-24VDC zdvihací magnet tlačný, 59 N, 16.8 W

Conrad Electronic

1 045,45 Kč^*

RED MAGNETICS ITS-LS-5852-D-12VDC ITS-LS-5852-D-12VDC zdvihací magnet tlačný, 85 N/mm, 16 W, M4

RED MAGNETICS ITS-LS-5852-D-12VDC ITS-LS-5852-D-12VDC zdvihací magnet tlačný, 85 N/mm, 16 W, M4

Conrad Electronic

1 833,88 Kč^*

Tremba HMB-1513.001-12VDC 121114 zdvihací magnet tlačný, tažný, 8 N, 35 W, M2.5

Tremba HMB-1513.001-12VDC 121114 zdvihací magnet tlačný, tažný, 8 N, 35 W, M2.5

Conrad Electronic

301,65 Kč^*

RED MAGNETICS ITS-PE3529-12VDC, ITS-PE3529-12VDC elektromagnet magnetický (bezproudý stav), 300 N, 12 V/DC, 28 W

RED MAGNETICS ITS-PE3529-12VDC, ITS-PE3529-12VDC elektromagnet magnetický (bezproudý stav), 300 N, 12 V/DC, 28 W

Conrad Electronic

1 235,54 Kč^*

RED MAGNETICS ITS-LS-5852-D-24VDC ITS-LS-5852-D-24VDC zdvihací magnet tlačný, 85 N/mm, 16 W, M4

RED MAGNETICS ITS-LS-5852-D-24VDC ITS-LS-5852-D-24VDC zdvihací magnet tlačný, 85 N/mm, 16 W, M4

Conrad Electronic

1 833,88 Kč^*

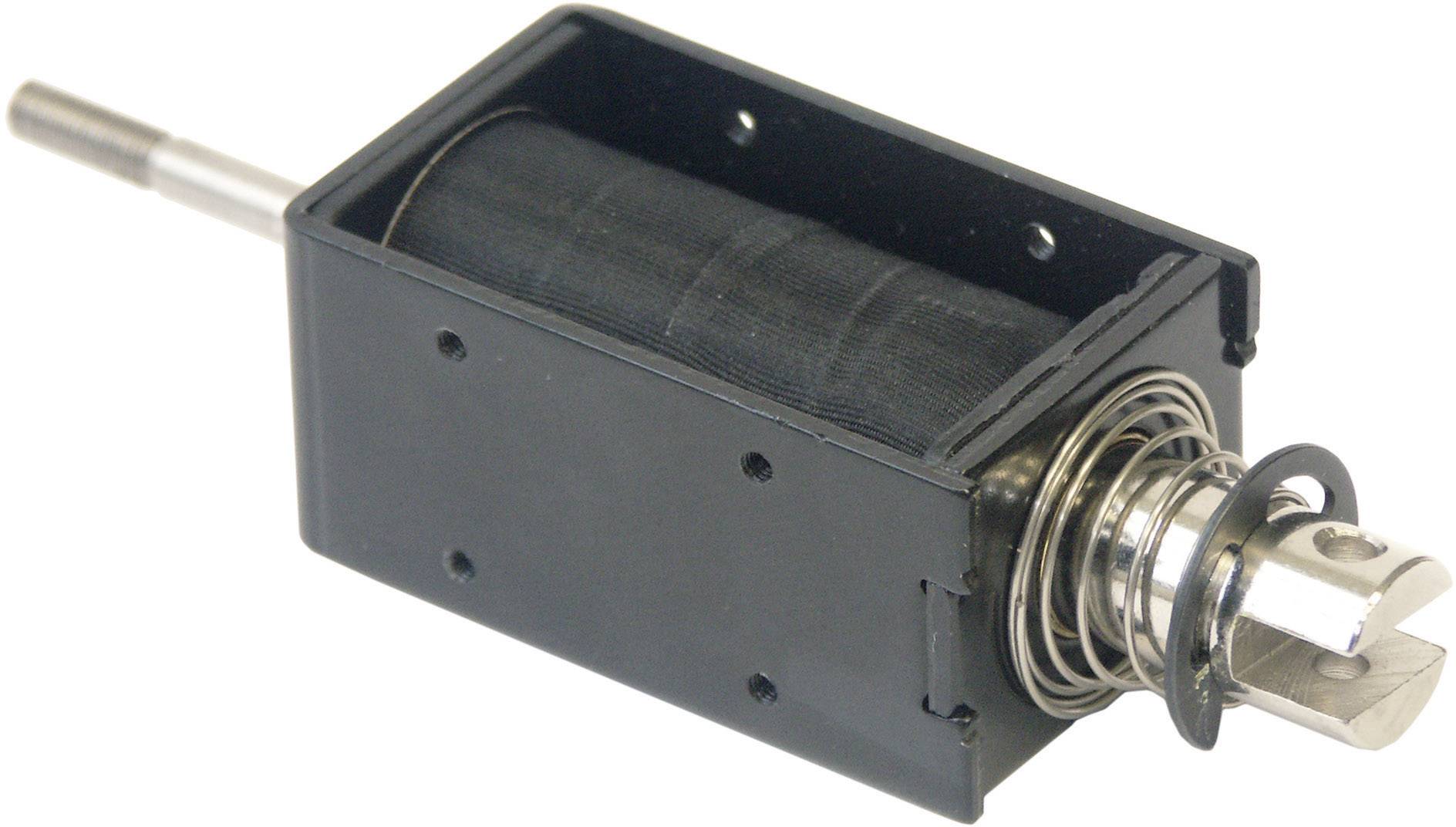

RED MAGNETICS ITS-LS-3830B-D-24VDC ITS-LS3830B-D-24VDC zdvihací magnet tlačný, 56 N/mm, 8 W, M3
