Kendrion, D 34-BOR-F-DS9420-24V DC 100 ED Otočný magnet, 24 V/DC, 6 W | Conrad Electronic | Conrad CZ

Válcový elektromagnetický aktuátor, značka Kuhnke, model D-38OR F-05ED, 24VDC.

Válcový elektromagnetický aktuátor, značka Kuhnke, model D-38OR F-05ED, 24VDC.

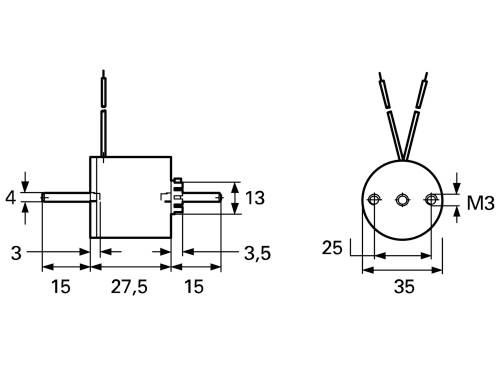

Technický výkres elektrické součástky s rozměry: průměr 35 mm, montážní otvory M3, celková délka 27,5 mm.

1/2

Kategorie produktu

Otočný magnet

Připojení

Kabel

Jmenovité napětí

24 V/DC

Výkon

6 W

Typ

D 34-BOR-F-DS9420-24V DC 100 ED

Datasheety: (PDF)

Kendrion

Doručení: Pá 6. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (5 326,45 Kč / kus)

5 326,45 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

OTOČNÝ MAGNET, D 34-BOR-F-DS9420-24VDC 100% ED

Dodatečné informace:

Technické parametry

Připojení: Lanko
Počáteční točivý moment: 0,65 Ncm
Úhel otočení 45°
Doba zapnutí: 100%
Výkon: 6 W
Koncový utahovací moment: 1,6 Ncm
Jmenovité napětí (DC) 24 V.
Pružina vratná: Ano
Časové konstanty: 12 ms

Kategorie produktu: Otočný magnet

Typ: D 34-BOR-F-DS9420-24V DC 100 ED

Tvar pouzdra: cylindrický

Připojení: Kabel

Délka kabelu: 200 mm

Jmenovité napětí: 24 V/DC

: 6 W

Mezní teplota: +130 °C

Max. pracovní teplota: +130 °C

Hmotnost: 0.16292 kg

Doba zapnutí: 100 %

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 3168377 Kendrion, D 34-BOR-F-DS9420-24V DC 100 ED Otočný magnet, 24 V/DC, 6 W

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3168377 Kendrion, D 34-BOR-F-DS9420-24V DC 100 ED Otočný magnet, 24 V/DC, 6 W

Popis

Magnety typu Kuhnke D 3. Standardní provedení, s oboustrannou vlnovou délkou, jemně nastavitelné vratné pružiny na konci hřídele s pravým otočením; provedení: Válcové, úhel otočení: 45° nebo 95°, jmenovité napětí: 24 VDC, jmenovitý proud: 250 mA, jmenovitý odpor: 97,2 Ω, přípustná relativní doba zapnutí (ED): 100 %, připojení: 200 mm dlouhá lanka s otevřenými konci, časová konstanta: Cca 2,5 až 12 ms, zkušební napětí: 2500 Veff., izolační třída: B, mezní teplota: +130 °C, hmotnost: cca 150 g. Technické vlastnosti (typ, úhel otočení (DW), počáteční točivý moment (ad), výstupní točivý moment (ED)): D 34-BOR-F-DS9420-24VDC, DW 45 °, ad 0,65, ED 1,60 Ncm

Tento text byl přeložen strojově.

Popis

Magnety typu Kuhnke D 3. Standardní provedení, s oboustrannou vlnovou délkou, jemně nastavitelné vratné pružiny na konci hřídele s pravým otočením; provedení: Válcové, úhel otočení: 45° nebo 95°, jmenovité napětí: 24 VDC, jmenovitý proud: 250 mA, jmenovitý odpor: 97,2 Ω, přípustná relativní doba zapnutí (ED): 100 %, připojení: 200 mm dlouhá lanka s otevřenými konci, časová konstanta: Cca 2,5 až 12 ms, zkušební napětí: 2500 Veff., izolační třída: B, mezní teplota: +130 °C, hmotnost: cca 150 g. Technické vlastnosti (typ, úhel otočení (DW), počáteční točivý moment (ad), výstupní točivý moment (ED)): D 34-BOR-F-DS9420-24VDC, DW 45 °, ad 0,65, ED 1,60 Ncm

Tento text byl přeložen strojově.
