Kendrion, D 24-BOR-F-DS9420-24V DC 100 ED Otočný magnet, 24 V/DC, 3.8 W | Conrad Electronic | Conrad CZ

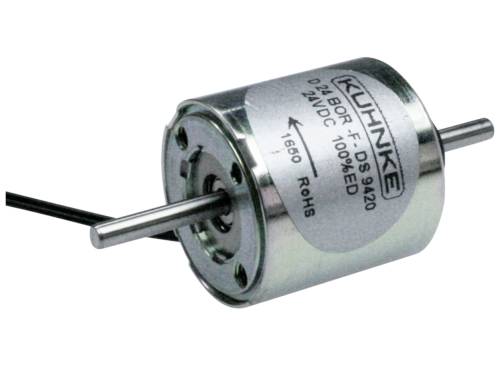

'Kuhnke Elektromagnet', válcový magnet s ocelovou hřídelí, potisk s technickými specifikacemi, vhodný pro průmyslové aplikace.

'Kuhnke Elektromagnet', válcový magnet s ocelovou hřídelí, potisk s technickými specifikacemi, vhodný pro průmyslové aplikace.

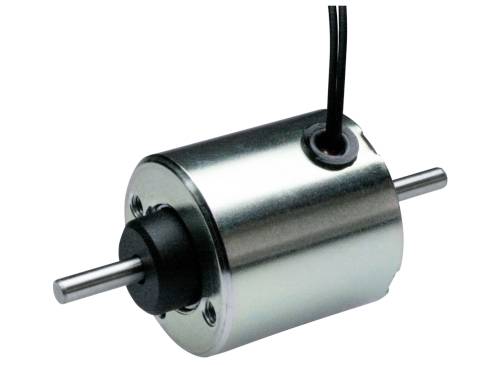

Stříbrnošedý válcovitý elektromotor s černými kabely a kovovými osami na obou stranách.

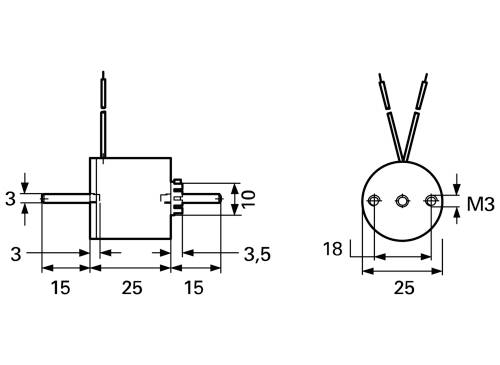

Technický výkres elektronické součástky s rozměry: šířka 25 mm, výška 18 mm, boční strany 15 mm, otvor pro šroub M3.

1/3

Kategorie produktu

Otočný magnet

Připojení

Kabel

Jmenovité napětí

24 V/DC

Výkon

3.8 W

Typ

D 24-BOR-F-DS9420-24V DC 100 ED

Datasheety: (PDF)

Kendrion

Doručení: Pá 6. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (4 900,00 Kč / kus)

4 900,00 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

OTOČNÝ MAGNET, D 24-BOR-F-DS9420-24VDC 100% ED

Dodatečné informace:

Technické parametry

Připojení: Lanko
Počáteční točivý moment: 0,18 Ncm
Úhel otočení 45°
Doba zapnutí: 100%
Výkon: 3.8 W
Koncový utahovací moment: 0,44 Ncm
Jmenovité napětí (DC) 24 V.
Pružina vratná: Ano
Časové konstanty: 6 ms

Kategorie produktu: Otočný magnet

Typ: D 24-BOR-F-DS9420-24V DC 100 ED

Tvar pouzdra: cylindrický

Připojení: Kabel

Délka kabelu: 200 mm

Jmenovité napětí: 24 V/DC

: 3.8 W

Max. pracovní teplota: +130 °C

Hmotnost: 0.08135 kg

Doba zapnutí: 100 %

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 3168401 Kendrion, D 24-BOR-F-DS9420-24V DC 100 ED Otočný magnet, 24 V/DC, 3.8 W

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3168401 Kendrion, D 24-BOR-F-DS9420-24V DC 100 ED Otočný magnet, 24 V/DC, 3.8 W

Popis

Magnety typu Kuhnke D 2. Standardní provedení, s oboustrannou vlnovou délkou, jemně nastavitelné vratné pružiny na konci hřídele s pravým otočením; provedení: Válcové, úhel otočení: 45° nebo 95°, jmenovité napětí: 24 VDC, jmenovitý proud: 160 mA, jmenovitý odpor: 151 Ω, přípustná relativní doba zapnutí (ED): 100 %, připojení: 200 mm dlouhá lanka s otevřenými konci, časová konstanta: Cca 2,0 až 6,0 ms, zkušební napětí: 1500 Veff., izolační třída: B, mezní teplota: +130 °C, hmotnost: cca 75 g. Technické vlastnosti (typ, úhel otočení (DW), počáteční točivý moment (ad), výstupní točivý moment (ED)): D 24-BOR-F-DS9420-24VDC, DW 45 °, ad 0,18, ED 0,44 Ncm

Tento text byl přeložen strojově.

Popis

Magnety typu Kuhnke D 2. Standardní provedení, s oboustrannou vlnovou délkou, jemně nastavitelné vratné pružiny na konci hřídele s pravým otočením; provedení: Válcové, úhel otočení: 45° nebo 95°, jmenovité napětí: 24 VDC, jmenovitý proud: 160 mA, jmenovitý odpor: 151 Ω, přípustná relativní doba zapnutí (ED): 100 %, připojení: 200 mm dlouhá lanka s otevřenými konci, časová konstanta: Cca 2,0 až 6,0 ms, zkušební napětí: 1500 Veff., izolační třída: B, mezní teplota: +130 °C, hmotnost: cca 75 g. Technické vlastnosti (typ, úhel otočení (DW), počáteční točivý moment (ad), výstupní točivý moment (ED)): D 24-BOR-F-DS9420-24VDC, DW 45 °, ad 0,18, ED 0,44 Ncm

Tento text byl přeložen strojově.

Další zajímavé produkty

(^*Všechny ceny jsou bez DPH.)

RED MAGNETICS ITS-MS-2015-12VDC, ITS-MS-2015-12VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 12 V/DC, 2.5 W

RED MAGNETICS ITS-MS-2015-12VDC, ITS-MS-2015-12VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 12 V/DC, 2.5 W

Conrad Electronic

342,98 Kč^*

RED MAGNETICS ITS-MS-2015-24VDC, ITS-MS-2015-24VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 24 V/DC, 2.5 W

RED MAGNETICS ITS-MS-2015-24VDC, ITS-MS-2015-24VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 24 V/DC, 2.5 W

Conrad Electronic

342,98 Kč^*

RED MAGNETICS ITS-MS-3025-24VDC, ITS-MS-3025-24VDC elektromagnet nemagnetický (bezproudý stav), 100 N, 24 V/DC, 3.8 W

RED MAGNETICS ITS-MS-3025-24VDC, ITS-MS-3025-24VDC elektromagnet nemagnetický (bezproudý stav), 100 N, 24 V/DC, 3.8 W

Conrad Electronic

470,25 Kč^*

RED MAGNETICS ITS-MS-3025-12VDC, ITS-MS-3025-12VDC elektromagnet nemagnetický (bezproudý stav), 100 N, 12 V/DC, 3.8 W

RED MAGNETICS ITS-MS-3025-12VDC, ITS-MS-3025-12VDC elektromagnet nemagnetický (bezproudý stav), 100 N, 12 V/DC, 3.8 W

Conrad Electronic

470,25 Kč^*

RED MAGNETICS ITS-PE-2529-24VDC, ITS-PE-2529-24VDC elektromagnet magnetický (bezproudý stav), 120 N, 24 V/DC, 7 W

RED MAGNETICS ITS-PE-2529-24VDC, ITS-PE-2529-24VDC elektromagnet magnetický (bezproudý stav), 120 N, 24 V/DC, 7 W

Conrad Electronic

1 111,57 Kč^*

RED MAGNETICS ITS-MSM-1515-24VDC, ITS-MSM-1515-24VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 24 V/DC, 1.4 W

RED MAGNETICS ITS-MSM-1515-24VDC, ITS-MSM-1515-24VDC elektromagnet nemagnetický (bezproudý stav), 20 N, 24 V/DC, 1.4 W

Conrad Electronic

660,33 Kč^*

RED MAGNETICS ITS-MS-4027-24VDC, ITS-MS-4027-24VDC elektromagnet nemagnetický (bezproudý stav), 200 N, 24 V/DC, 6 W

RED MAGNETICS ITS-MS-4027-24VDC, ITS-MS-4027-24VDC elektromagnet nemagnetický (bezproudý stav), 200 N, 24 V/DC, 6 W

Conrad Electronic

557,85 Kč^*

RED MAGNETICS ITS-MS-2520-24VDC, ITS-MS-2520-24VDC elektromagnet nemagnetický (bezproudý stav), 60 N, 24 V/DC, 4 W

RED MAGNETICS ITS-MS-2520-24VDC, ITS-MS-2520-24VDC elektromagnet nemagnetický (bezproudý stav), 60 N, 24 V/DC, 4 W

Conrad Electronic

428,93 Kč^*

RED MAGNETICS ITS-PE-1212-24VDC, ITS-PE-1212-24VDC elektromagnet magnetický (bezproudý stav), 15 N, 24 V/DC, 1.8 W

RED MAGNETICS ITS-PE-1212-24VDC, ITS-PE-1212-24VDC elektromagnet magnetický (bezproudý stav), 15 N, 24 V/DC, 1.8 W

Conrad Electronic

855,37 Kč^*

RED MAGNETICS ITS-MS-4027-12VDC, ITS-MS-4027-12VDC elektromagnet nemagnetický (bezproudý stav), 200 N, 12 V/DC, 6 W

RED MAGNETICS ITS-MS-4027-12VDC, ITS-MS-4027-12VDC elektromagnet nemagnetický (bezproudý stav), 200 N, 12 V/DC, 6 W

Conrad Electronic

557,85 Kč^*

RED MAGNETICS ITS-MS-5030-12VDC, ITS-MS-5030-12VDC elektromagnet nemagnetický (bezproudý stav), 400 N, 12 V/DC, 11 W

RED MAGNETICS ITS-MS-5030-12VDC, ITS-MS-5030-12VDC elektromagnet nemagnetický (bezproudý stav), 400 N, 12 V/DC, 11 W

Conrad Electronic

706,61 Kč^*

RED MAGNETICS ITS-PE-1010-24VDC, ITS-PE-1010-24VDC elektromagnet magnetický (bezproudý stav), 3 N, 24 V/DC, 1.5 W

RED MAGNETICS ITS-PE-1010-24VDC, ITS-PE-1010-24VDC elektromagnet magnetický (bezproudý stav), 3 N, 24 V/DC, 1.5 W

Conrad Electronic

767,77 Kč^*

RED MAGNETICS ITS-PE-6329-12VDC, ITS-PE-6329-12VDC elektromagnet magnetický (bezproudý stav), 960 N, 12 V/DC, 33 W

RED MAGNETICS ITS-PE-6329-12VDC, ITS-PE-6329-12VDC elektromagnet magnetický (bezproudý stav), 960 N, 12 V/DC, 33 W

Conrad Electronic

2 450,41 Kč^*

RED MAGNETICS ITS-PE-2529-12VDC, ITS-PE-2529-12VDC elektromagnet magnetický (bezproudý stav), 120 N, 12 V/DC, 7 W

RED MAGNETICS ITS-PE-2529-12VDC, ITS-PE-2529-12VDC elektromagnet magnetický (bezproudý stav), 120 N, 12 V/DC, 7 W

Conrad Electronic

1 111,57 Kč^*

RED MAGNETICS ITS-PE-6329-24VDC, ITS-PE-6329-24VDC elektromagnet magnetický (bezproudý stav), 960 N, 24 V/DC, 33 W

RED MAGNETICS ITS-PE-6329-24VDC, ITS-PE-6329-24VDC elektromagnet magnetický (bezproudý stav), 960 N, 24 V/DC, 33 W

Conrad Electronic

2 450,41 Kč^*

RED MAGNETICS ITS-PE3529-24VDC, ITS-PE3529-24VDC elektromagnet magnetický (bezproudý stav), 300 N, 24 V/DC, 28 W

RED MAGNETICS ITS-PE3529-24VDC, ITS-PE3529-24VDC elektromagnet magnetický (bezproudý stav), 300 N, 24 V/DC, 28 W

Conrad Electronic

1 235,54 Kč^*

RED MAGNETICS ITS-PE2025-12VDC, ITS-PE2025-12VDC elektromagnet magnetický (bezproudý stav), 45 N, 12 V/DC, 3.8 W

RED MAGNETICS ITS-PE2025-12VDC, ITS-PE2025-12VDC elektromagnet magnetický (bezproudý stav), 45 N, 12 V/DC, 3.8 W

Conrad Electronic

982,64 Kč^*

RED MAGNETICS ITS-PE-1515-24VDC, ITS-PE-1515-24VDC elektromagnet magnetický (bezproudý stav), 25 N, 24 V/DC, 3.6 W

RED MAGNETICS ITS-PE-1515-24VDC, ITS-PE-1515-24VDC elektromagnet magnetický (bezproudý stav), 25 N, 24 V/DC, 3.6 W

Conrad Electronic

916,53 Kč^*

RED MAGNETICS ITS-MS-7040-24VDC, ITS-MS-7040-24VDC elektromagnet nemagnetický (bezproudý stav), 1200 N, 24 V/DC, 24 W

RED MAGNETICS ITS-MS-7040-24VDC, ITS-MS-7040-24VDC elektromagnet nemagnetický (bezproudý stav), 1200 N, 24 V/DC, 24 W

Conrad Electronic

2 238,84 Kč^*

RED MAGNETICS ITS-MS-2520-12VDC, ITS-MS-2520-12VDC elektromagnet nemagnetický (bezproudý stav), 60 N, 12 V/DC, 4 W

RED MAGNETICS ITS-MS-2520-12VDC, ITS-MS-2520-12VDC elektromagnet nemagnetický (bezproudý stav), 60 N, 12 V/DC, 4 W

Conrad Electronic

428,93 Kč^*

RED MAGNETICS ITS-LS1110B-Z-12VDC ITS-LS1110B-Z-12VDC zdvihací magnet tažný, 2 N/mm, 1.1 W, M3

RED MAGNETICS ITS-LS1110B-Z-12VDC ITS-LS1110B-Z-12VDC zdvihací magnet tažný, 2 N/mm, 1.1 W, M3

Conrad Electronic

202,47 Kč^*

RED MAGNETICS ITS-LX-3931-12V ITS-LX-3931-12V zdvihací magnet obousměrný, 150 W

RED MAGNETICS ITS-LX-3931-12V ITS-LX-3931-12V zdvihací magnet obousměrný, 150 W

Conrad Electronic

3 090,08 Kč^*

RED MAGNETICS ITS-PE2025-24VDC, ITS-PE2025-24VDC elektromagnet magnetický (bezproudý stav), 45 N, 24 V/DC, 3.8 W

RED MAGNETICS ITS-PE2025-24VDC, ITS-PE2025-24VDC elektromagnet magnetický (bezproudý stav), 45 N, 24 V/DC, 3.8 W

Conrad Electronic

982,64 Kč^*

RED MAGNETICS ITS-LX-3027-12V ITS-LX-3027-12V zdvihací magnet obousměrný, 54 W

RED MAGNETICS ITS-LX-3027-12V ITS-LX-3027-12V zdvihací magnet obousměrný, 54 W

Conrad Electronic

1 111,57 Kč^*

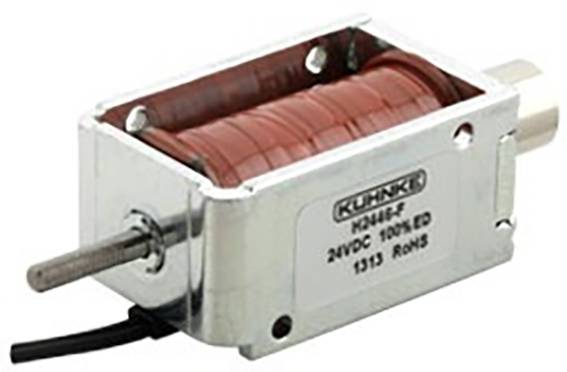

Kendrion H2446-F-24V DC 100 ED zdvihací magnet, 3.5 N, 6 W
