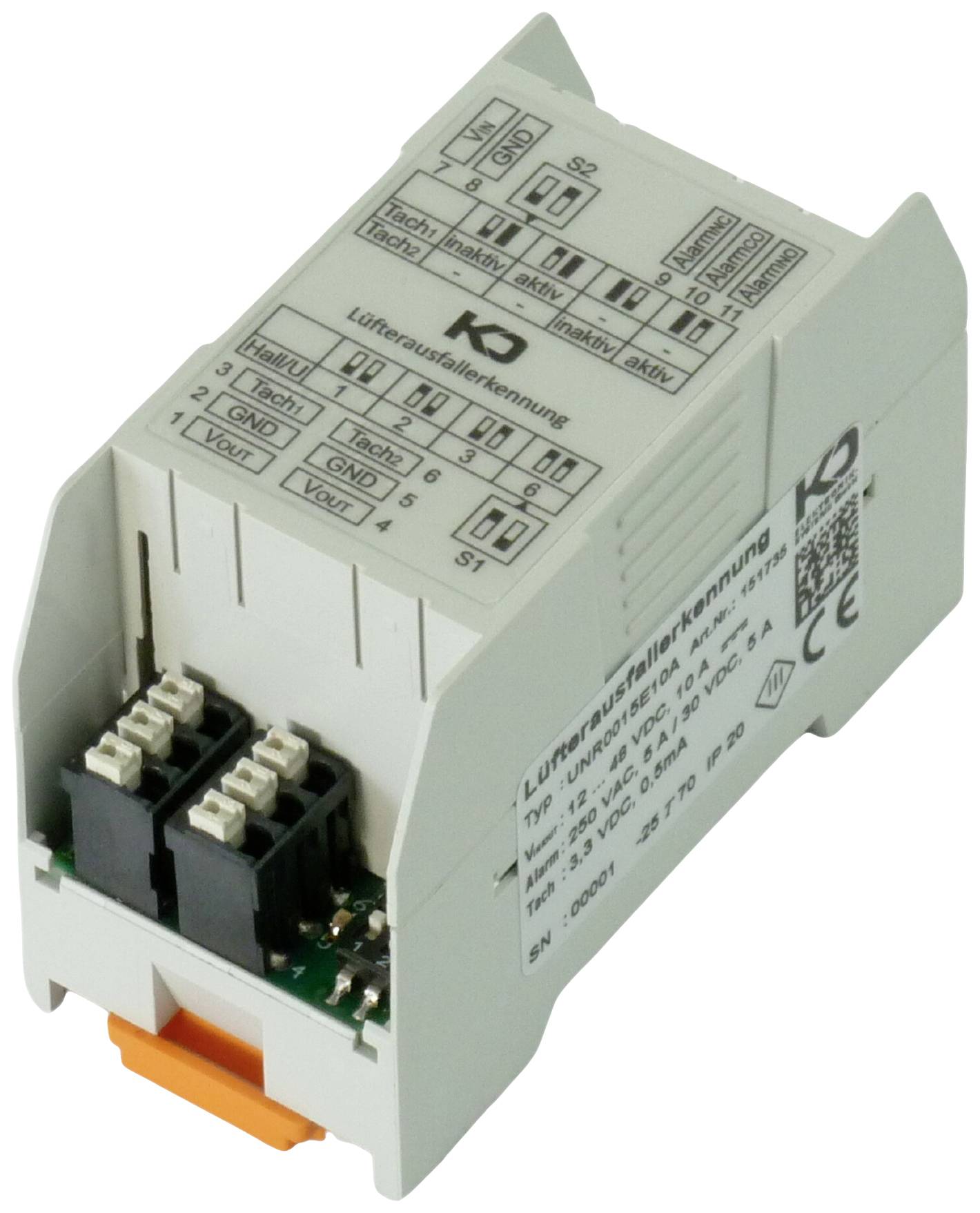

KD Elektronik 151735 Rozpoznání selhání ventilátoru světle šedá

Rozpoznání selhání ventilátoru slouží k monitorování jednoho nebo dvou ventilátorů, které mají Hallův výstup (Tacho). Je možné monitorovat AC nebo DC ventilátory, přičemž DC ventilátory s odběrem proudu až 10 a (u dvou ventilátorů celkem 10 a) lze přímo připojit. Napájecí přípojka modulu je pro tento účel přímo propojena s přípojkami ventilátoru. Zdroj AC ventilátorů musí být napájen samostatně.

Pomocí DIP spínače S2 lze nastavit pro každý ze dvou konektorů ventilátoru, zda je či není sledován. Pomocí dalšího DIP spínače S1 je nutné nastavit počet Hallových pulsů na otáčku v závislosti na typu ventilátoru. Tím modul vypočítá z tachografu hodnot ventilátoru počet otáček a porovná je s pevným prahovými hodnotami. Modul hlásí překročení prahové hodnoty prostřednictvím poplachového kontaktu a červené LED diody, která je k dispozici na každém ze dvou konektorů ventilátoru.

Poplachový kontakt (beznapěťový přepínací kontakt) je provozován tak, aby byl natažen do bezchybného provozu a spadl do selhání napětí. Chyba je v případě, že na monitorovaném připojení ventilátoru je mezní hodnota otáček za min. Méně než 10 sekund. Pokud již chyba není k dispozici, alarm se vynuluje. Sledování ventilátoru se aktivuje až 10 sekund po zapnutí napájecího napětí. Kontakt s alarmem je během této doby spuštění přitažený.
