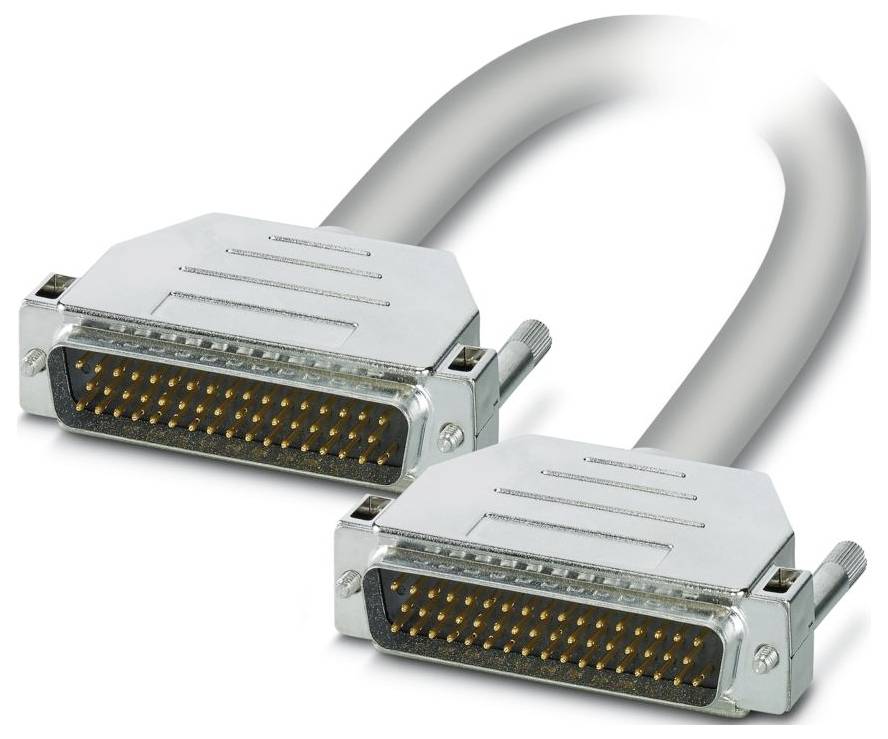

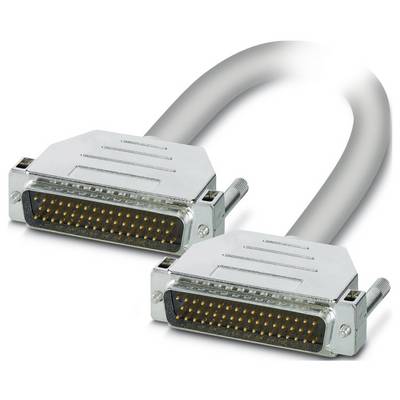

Kabel; CABLE-D50SUB/S/S/100/KONFEK/S Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
1 m
Připojení
D-Sub kolíková lišta
počet kontaktů
50
Číslo výrobce
2305693
Datasheety: (PDF)
Počet
Celková cena (2 742,98 Kč / kus)
2 742,98 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 50
- Typ připojení: Kolíková lišta D-SUB
- Závit šroubu: UNC 4-40
- Utahovací moment 0,2 Nm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 12,40 mm ±0,5 mm
- Rozměr rastru: 2,77 mm
- Připojení dle normy: IEC 60807-2; DIN 41652
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Čistá měděná licna
- Délka vedení: 1 m
- Průřez vodičů: 50x 0,25 mm²
- Odpor vodiče: ≤ 80 Ω/km (při 20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (při 20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněný: Ano
- Typ vedení: 50 x 0,25 [PVC]
- Uspořádání vodičů signálového vedení 14x 0,15 mm
- Vodiče AWG: 24
- Průměr žil včetně izolace: 1,2 mm ±0,05 mm
- Nejmenší poloměr ohybu, pevné uložení: 106 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 200 mm
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 1
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 200
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel, stíněný
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Proud (na cestu): ≤ 2 a (v odřčeném stavu, viz snižování)
- Barevný kód: Jednožilový kabel: Jednožilový
- BÍLÁ: D-SUB50 (1) = D-SUB50 (1)
- BRAUN: D-SUB50 (2) = D-SUB50 (2)
- ZELENÁ: D-SUB50 (3) = D-SUB50 (3)
- ŽLUTÁ: D-SUB50 (4) = D-SUB50 (4)
- ŠEDÁ: D-SUB50 (5) = D-SUB50 (5)
- RŮŽOVÁ: D-SUB50 (6) = D-SUB50 (6)
- MODRÁ: D-SUB50 (7) = D-SUB50 (7)
- ČERVENÁ: D-SUB50 (8) = D-SUB50 (8)
- ČERNÁ: D-SUB50 (9) = D-SUB50 (9)
- 50X0,25 [PVC]: 50 X 0,25 [PVC]
- FIALOVÁ: D-SUB50 (10) = D-SUB50 (10)
- Šedá růžová: D-SUB50 (47) = D-SUB50 (47)
- Červeno-modrá: D-SUB50 (12) = D-SUB50 (12)
- Bílá zelená: D-SUB50 (49) = D-SUB50 (49)
- hnědozelená: D-SUB50 (14) = D-SUB50 (14)
- Bílá žlutá: D-SUB50 (15) = D-SUB50 (15)
- Žluto-hnědá: D-SUB50 (16) = D-SUB50 (16)
- Bílá-šedá: D-SUB50 (17) = D-SUB50 (17)
- Šedohnědá: D-SUB50 (18) = D-SUB50 (18)
- Bílá růžová: D-SUB50 (19) = D-SUB50 (19)
- růžovohnědá: D-SUB50 (20) = D-SUB50 (20)
- Bílá modrá: D-SUB50 (21) = D-SUB50 (21)
- hnědomodrá: D-SUB50 (22) = D-SUB50 (22)
- Bílá-červená: D-SUB50 (23) = D-SUB50 (23)
- hnědočervená: D-SUB50 (24) = D-SUB50 (24)
- Bílá černá: D-SUB50 (25) = D-SUB50 (25)
- hnědo-černá: D-SUB50 (26) = D-SUB50 (26)
- Šedozelená: D-SUB50 (27) = D-SUB50 (27)
- Žluto-šedá: D-SUB50 (28) = D-SUB50 (28)
- růžová zelená: D-SUB50 (29) = D-SUB50 (29)
- Žluto-růžová: D-SUB50 (30) = D-SUB50 (30)
- Zelená-modrá: D-SUB50 (31) = D-SUB50 (31)
- Žluto modrá: D-SUB50 (32) = D-SUB50 (32)
- Zelená-červená: D-SUB50 (33) = D-SUB50 (33)
- Žluto-červená: D-SUB50 (34) = D-SUB50 (34)
- Zelenočerná: D-SUB50 (35) = D-SUB50 (35)
- Žlutočerná: D-SUB50 (36) = D-SUB50 (36)
- Šedomodrá: D-SUB50 (37) = D-SUB50 (37)
- růžová modrá: D-SUB50 (38) = D-SUB50 (38)
- Šedočervená: D-SUB50 (39) = D-SUB50 (39)
- růžovočervená: D-SUB50 (40) = D-SUB50 (40)
- Šedočerná: D-SUB50 (41) = D-SUB50 (41)
- růžovočerná: D-SUB50 (42) = D-SUB50 (42)
- Modročerná: D-SUB50 (43) = D-SUB50 (43)
- Červeno-černá: D-SUB50 (44) = D-SUB50 (44)
- Bílá hnědá: D-SUB50 (45) = D-SUB50 (45)
- Žlutozelená: D-SUB50 (46) = D-SUB50 (46)
- Modro-červená: D-SUB50 (48) = D-SUB50 (48)
- Zelenohnědá: D-SUB50 (50) = D-SUB50 (50)
- Kategorie produktu
propojovací kabel
- Délka kabelu
1 m
- Připojení
D-Sub kolíková lišta
- počet kontaktů
50
- Číslo výrobce
2305693
- Obsah
1 ks
- Materiál
PVC
- Pólů
50
- Typ
CABLE-D50SUB/S/S/100/KONFEK/S
- Délka
1 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3578849 Kabel; CABLE-D50SUB/S/S/100/KONFEK/S Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3578849 Kabel; CABLE-D50SUB/S/S/100/KONFEK/S Phoenix Contact Množství: 1 ks
Popis
Prefabrikovaný, stíněný kulatý kabel; připojení 1: D-SUB kolíková lišta (1x 50-pólová); připojení 2: D-SUB kolíková lišta (1x 50-pólová); délka kabelu 1 m.
