Jumo vstupní modul RS-485, výstupy Počet výstupů: 4 x

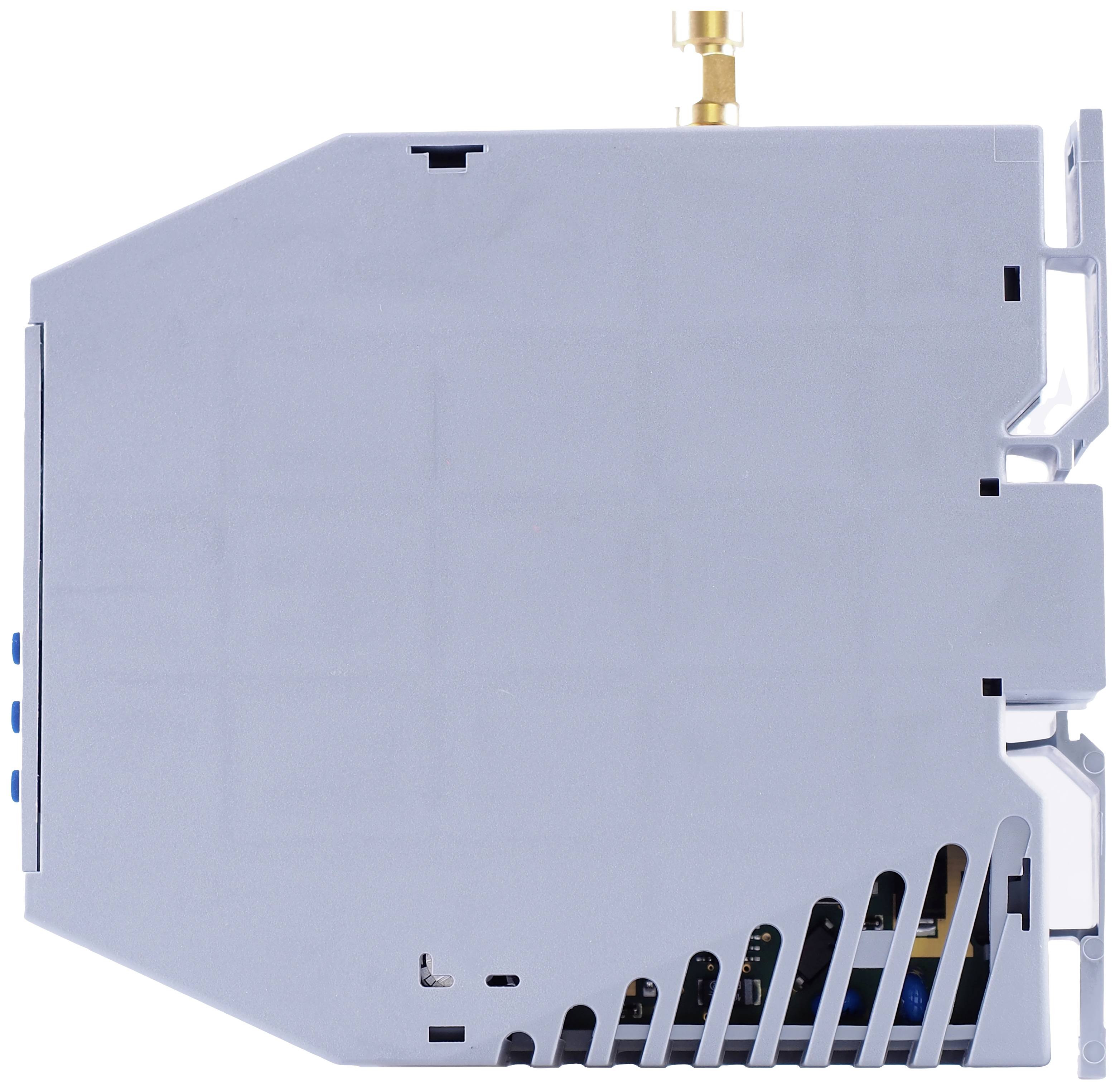

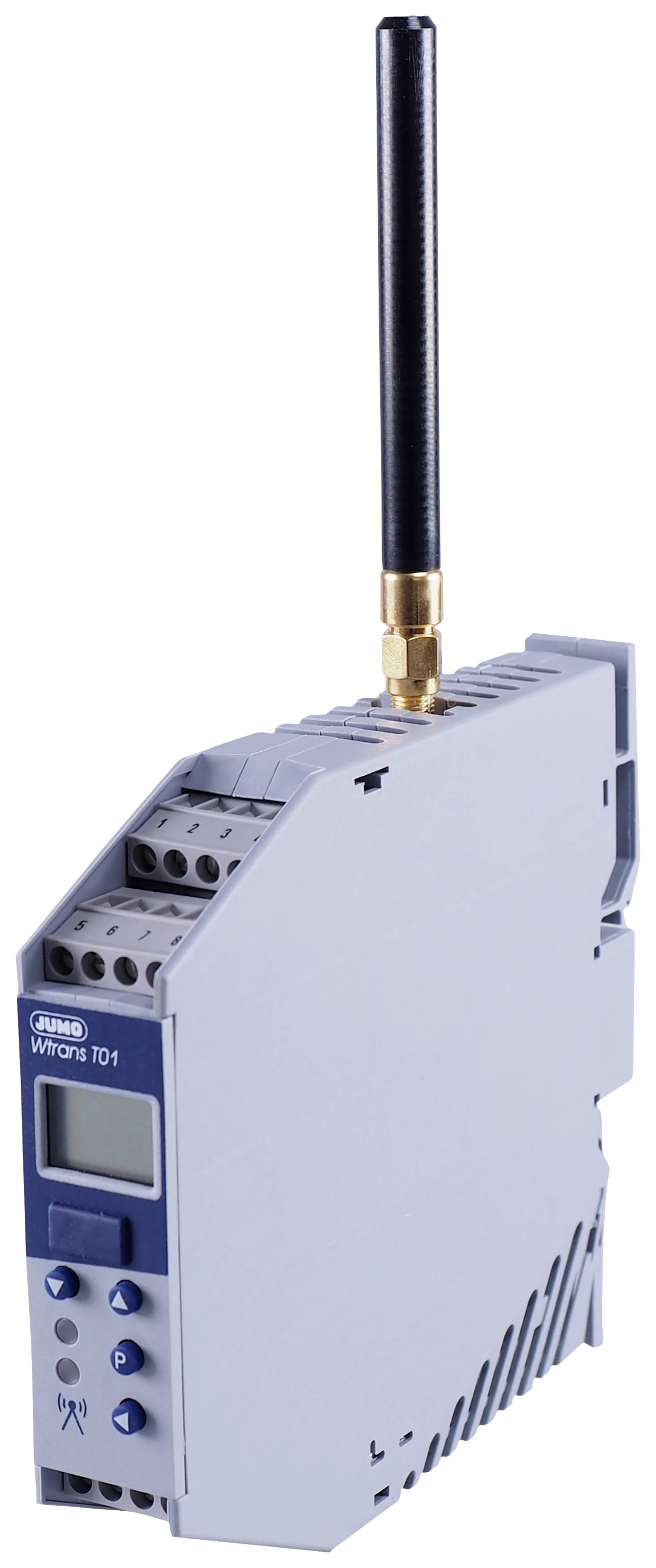

Bezdrátový přijímač se používá ve spojení s vhodnými vysílači pro mobilní nebo stacionární měření fyzikálních veličin. Díky použití bezdrátové technologie budoucnosti průmyslové rádiové frekvence 868,4 MHz se výrazně sníží dopad na instalaci. Odpadají tak propojení vedení, bezdrátová technologie senzorů funguje i v drsném průmyslovém prostředí. Dodaná anténa lambda/4 s impedancí 50 ohmy lze přišroubovat nebo namontovat externě. Je-li volitelně dodáváno upevnění antény na zeď s délkou 3 m, je dosah ve volném prostoru 300 m. Naměřené hodnoty, které vysílač přijímá, se v přijímači přeformují, zobrazí a jsou k dispozici jako lineární proudové nebo napěťové signály (0(4) až 20 mA, 0 až 10 v) a přes digitální rozhraní RS485. Všechny čtyři analogové výstupy přijímače jsou galvanicky oddělené. Prostřednictvím digitálního rozhraní s protokolem Modbus je možné připojení k nadřazeným systémům, například k vizualizačnímu softwaru zařízení nebo k hlavním počítačům na obrazovce s podporou Modbus. Obsluha a konfigurace je možná pomocí klávesnice ve spojení s dvouřádkovým LCD displejem nebo komfortnější díky Setup programu. Pro každý kanál je tak možno nastavit parametry jako filtrové konstantní, offset, alarmy a ukazatele pro sledování (ukládání minimální a maximální hodnoty). K tomu je na přední straně zástrčka pro PC rozhraní s TTL/RS232 nebo USB/TTL převodníky pro spojení mezi přijímačem a PC. Přijímač na nosné liště je určen pro montáž na DIN lištu 35 × 7,5 mm podle DIN EN 60715. Šroubové svorky pro elektrické připojení jsou uspořádány v různých rovinách. Průřez vodiče nesmí být větší než 2,5 mm2. Jako zdroj napětí slouží připojení na AC 110 až 240 v +10/-15 %, 48 až 63 Hz.

Tento text byl přeložen strojově.
