Jumo Programovatelný měřicí převodník s bezdrátovým přenosem 00537914

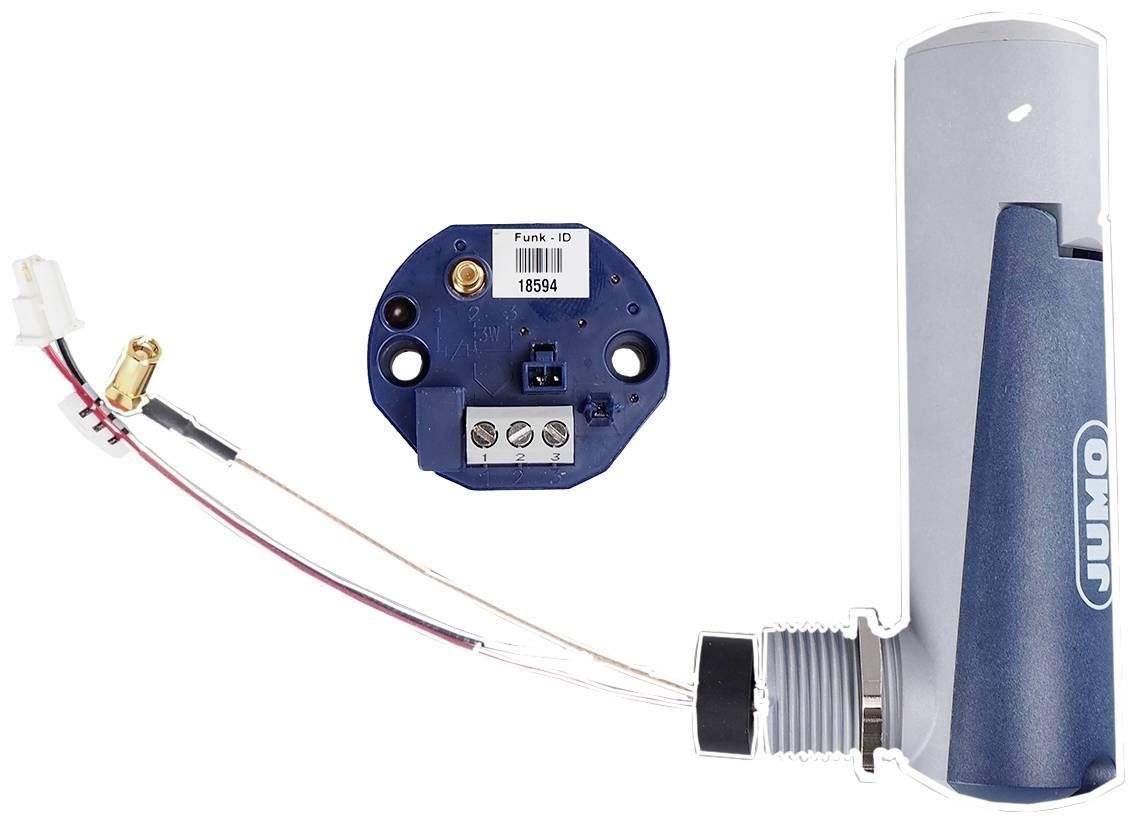

Hlavový měřicí převodník s bezdrátovým přenosem naměřených hodnot se používá ve spojení s přijímačem Wtrans pro stacionární nebo mobilní měření teploty odporovými teploměry nebo termočlánky. Alternativně lze měřit odpory do 10 kΩ, napětí do 50 mV a pomocí externího bočníku proudy do 20 mA. Linearizace podle požadavků zákazníka je možná. Naměřené hodnoty se bezdrátově přenášejí na přijímač měřicího systému Wtrans. Na přijímači se zobrazují naměřené hodnoty a jsou k dispozici v digitální formě na rozhraní RS485 a jako analogové výstupy. Volitelně lze pomocí dvou reléových výstupů signalizovat různé alarmy. Tento hlavový měřicí převodník určený pro průmyslové použití se skládá z měřicího převodníku s integrovanou vysílací jednotkou a z anténního bateriového pouzdra. Měřicí převodník je určen pro montáž do připojovacích hlavic tvaru B a pracuje v rozsahu okolní teploty od -30 do 85 °C. Montáž je možná do připojovací hlavy specifických pro zákazníky. Anténní pouzdro s baterií je spojeno s připojovací hlavicí pomocí šroubového spoje (M20 × 1,5). Vysílací frekvence systému měření Wtrans je 868,4 MHz. Tato frekvence je do značné míry necitlivá na vnější rušivé vlivy a umožňuje přenos i v drsném průmyslovém prostředí. Pokud je anténní držák na stěnu použit na straně přijímače s anténním vedením o délce 3 m, je dosah ve volném prostoru 300 m. Pro napájení převodníku hlavového nože je použita lithiová baterie 3,6 v, 2,2 Ah (velikost AA). Pro snadnou konfiguraci a parametrizaci přístroje na hlavovém měřiči a přijímače Wtrans na PC je jako příslušenství k dispozici Setup program. Volitelně lze pomocí online funkce Cart provádět záznam naměřených hodnot na PC.
