Name: Jumo 60003328 2bodový regulátor regulátor teploty ponorná sonda 345 °C (max.) relé 10 A
Brand: Jumo
SKU: 2756963
Availability: BackOrder

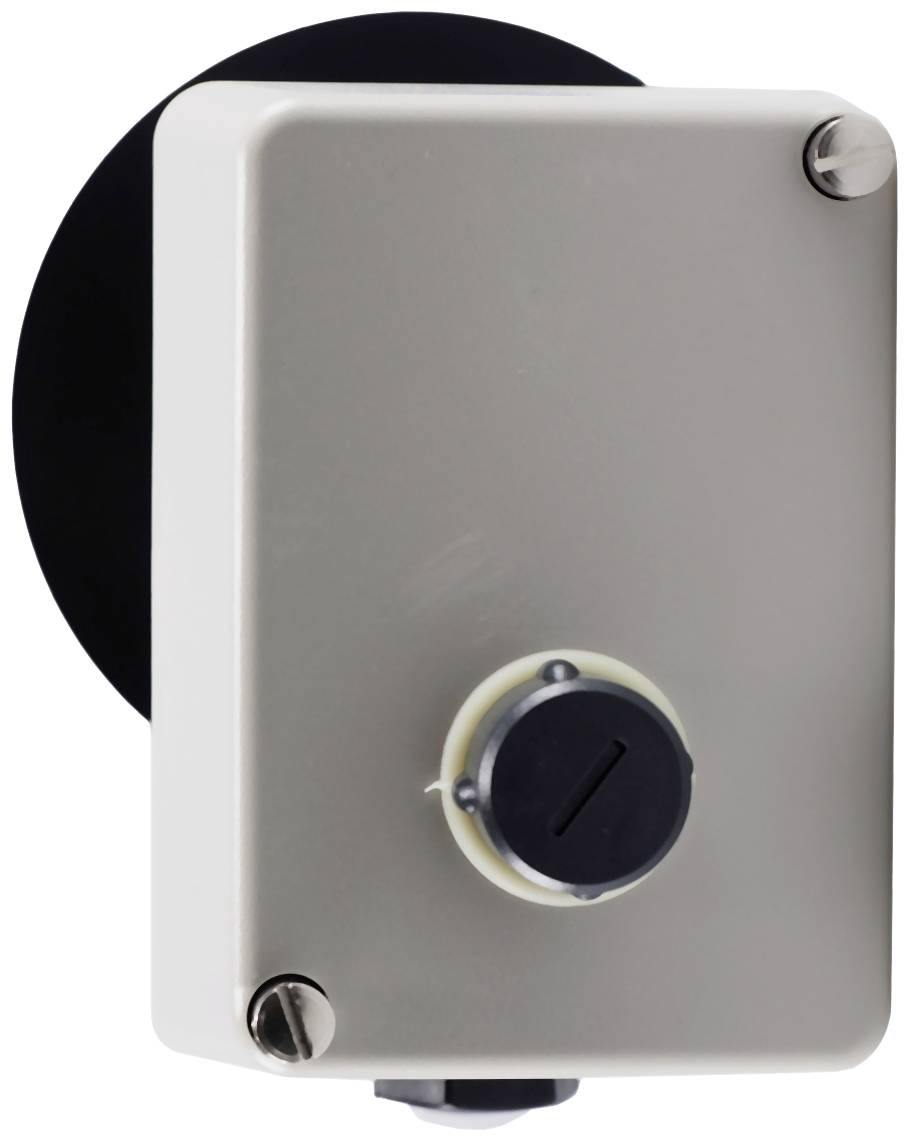

Obdélníkový, kovový kryt s centrálním, kulatým černým tlačítkem namontovaným na stěně.

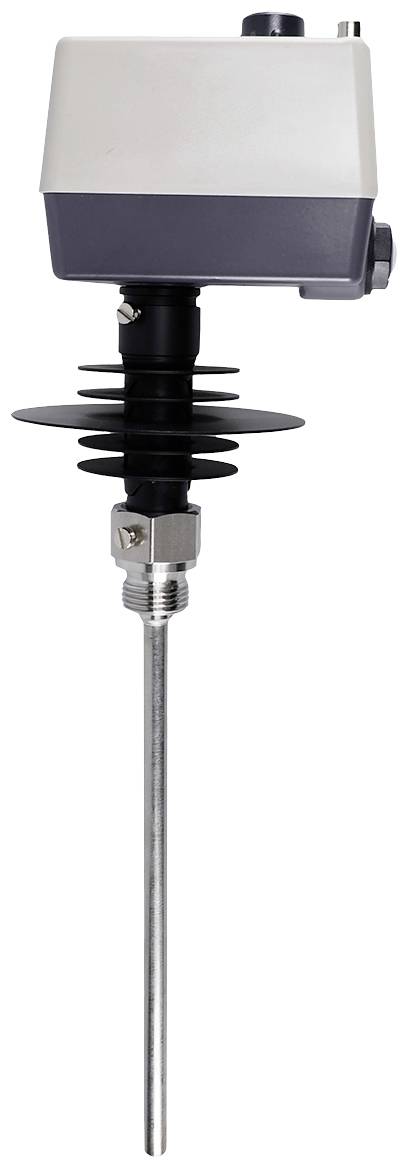

Teplotní senzor s protáhlou sondou a obdélníkovým pouzdrem, vhodný pro instalaci do topných nebo ventilačních systémů.

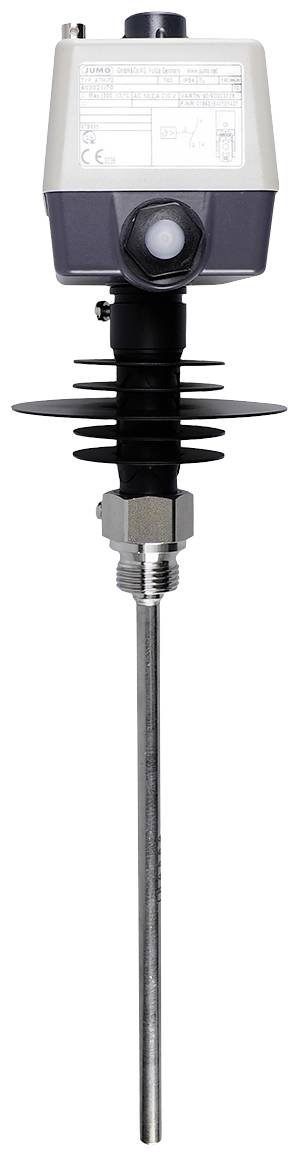

Teploměr s dlouhou tyčovou sondou a pouzdrem s označením. Používá se především v technických aplikacích.

1/3

Kategorie produktu

regulátor teploty

Typ termostatu

2bodový regulátor

Max. měřená teplota

345 °C

Výstup termostatu

relé 10 A

Počet reléových výstupů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 5. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (13 326,45 Kč / kus)

15 114,88 Kč

-12 %

13 326,45 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: regulátor teploty

Typ: 60003328

Typ termostatu: 2bodový regulátor

Rozsah měření: 345 °C (max.)

Max. měřená teplota: 345 °C

Výstup termostatu: relé 10 A

Počet reléových výstupů: 2

typ senzoru: ponorná sonda

Číslo výrobce: 60003328

Způsob montáže: na povrch

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Max. měřená teplota

Počet reléových výstupů

Výstup termostatu

Způsob montáže

Jumo 00564208 regulátor teploty PTC -200 do 850 °C relé 3 A (š x v) 45 mm x 89.4 mm

Objednací číslo:2756522

Doručení: Čt 5. 11.

Conrad Electronic

850 °C

relé 3 A

vestavné

Min.: 1

Násobky: 1

16 966,12 Kč^*

Jumo 00564984 regulátor teploty PTC -200 do 850 °C relé 3 A (š x v) 45 mm x 89.4 mm

Objednací číslo:2756523

Doručení: Čt 5. 11.

Conrad Electronic

850 °C

relé 3 A

vestavné

Min.: 1

Násobky: 1

16 966,12 Kč^*

Jumo 2bodový regulátor regulátor teploty 149 °C (max.) relé 16 A

Objednací číslo:2756945

Doručení: Po 2. 11.

Conrad Electronic

149 °C

relé 16 A

montáž na zeď

Min.: 1

Násobky: 1

3 293,39 Kč^*

Jumo 60000189 2bodový regulátor regulátor teploty 135 °C (max.) relé 10 A

Objednací číslo:2756777

Doručení: Čt 5. 11.

Conrad Electronic

135 °C

relé 10 A

na povrch

Min.: 1

Násobky: 1

9 210,74 Kč^*

Jumo 60000190 2bodový regulátor regulátor teploty 150 °C (max.) relé 10 A

Objednací číslo:2756778

Doručení: Čt 5. 11.

Conrad Electronic

150 °C

relé 10 A

na povrch

Min.: 1

Násobky: 1

8 814,05 Kč^*

Jumo 60000753 2bodový regulátor regulátor teploty 110 °C (max.) relé 16 A

Objednací číslo:2756811

Doručení: Čt 5. 11.

Conrad Electronic

110 °C

relé 16 A

středové upevnění

Min.: 1

Násobky: 1

4 061,98 Kč^*

Jumo 60000775 regulátor teploty 126 °C (max.) relé 16 A

Objednací číslo:2756812

Doručení: Čt 5. 11.

Conrad Electronic

126 °C

relé 16 A

středové upevnění

Min.: 1

Násobky: 1

4 040,50 Kč^*

Jumo 60000903 2bodový regulátor regulátor teploty 700 °C (max.) relé 10 A

Objednací číslo:2756813

Doručení: Čt 5. 11.

Conrad Electronic

700 °C

relé 10 A

vestavné

Min.: 1

Násobky: 1

8 574,38 Kč^*

Jumo 60001043 2bodový regulátor regulátor teploty 135 °C (max.) relé 10 A

Objednací číslo:2756822

Doručení: Čt 5. 11.

Conrad Electronic

135 °C

relé 10 A

na povrch

Min.: 1

Násobky: 1

8 814,05 Kč^*

Jumo 60001044 2bodový regulátor regulátor teploty -20 do 150 °C relé 10 A

Objednací číslo:2756823

Doručení: Čt 5. 11.

Conrad Electronic

150 °C

relé 10 A

na povrch

Min.: 1

Násobky: 1

8 602,48 Kč^*

Ke stažení

List technických údajů

List technických údajů 2756963 Jumo 60003328 2bodový regulátor regulátor teploty ponorná sonda 345 °C (max.) relé 10 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2756963 Jumo 60003328 2bodový regulátor regulátor teploty ponorná sonda 345 °C (max.) relé 10 A

Popis

Díky nárazuvzdornému krytu s kvalitním plastovým krytem a spodní části z tlakově litého hliníku je 1pólový mechanický termostat nástavby velmi odolný a lze jej použít i v náročných podmínkách. Použitý měřicí systém pracuje na principu roztažnosti kapaliny a může být bez problémů použit až do max. Přípustné teploty čidla 345 °C. Ponorná trubice z kvalitní nerezové oceli (materiál č. 1.4571) má průměr 8 mm. Upevnění se provádí pomocí závitu G 1/2, tvar a podle DIN 3852/2. Maximální přípustná okolní teplota na krytu (stupeň krytí IP54) je 80 °C. Pomocí šroubováku lze jednoduše nastavit požadovanou vypínací teplotu po odejmutí vnitřního krytu na stupnici. Překročí-li na teplotní sondu nastavenou mezní hodnotu, elektrický obvod (svorka 2) se otevře a automaticky se uzavře přídavný signální kontakt (svorka 4). Mikrospínač je mechanicky zablokován. Po podkročení nebezpečné teploty asi o 10 % rozsahu stupnice může být mikrospínač ručně odblouden. Bezpečnostní omezovač teploty se vyznačuje vysokou přesností spínání +0 / -5 % v horní stupnici. Při zničení měřicího systému se elektrický obvod stále otevře, odblokování pak již není možné. Spínací kontakt se pak nachází v neutrálním nastavení, takže nejsou zapnuty žádné kontakty. Při ochlazení čidla na teplotu nižší než cca -20 °C je elektrický obvod také otevřen, teprve při nárůstu teploty přes cca -20 °C může být STB ručně znovu odjistena tlačítkem pro opětovné zapnutí. Rozhodující výhodou je, že pro měření teploty není potřeba žádná další pomocná energie. Elektrické připojení se provádí pomocí šroubových svorek přímo na vestavěnému mikrospínači, který může přímo spínat maximální přípustný spínací výkon 230 v AC / 10 A. Omezovač teploty je velmi flexibilně použitelný a používá se jak pro vytápěcí, klimatizační, větrací techniku, tak pro plastové účely, pro strojírenství, pro stavbu pecí, v systémech dálkového vytápění a pro monitorování teploty v laboratořích a klimatizačních skříních. Přístroj je schválen dle DIN EN 14597 a DGRL a má schválení EAC.
