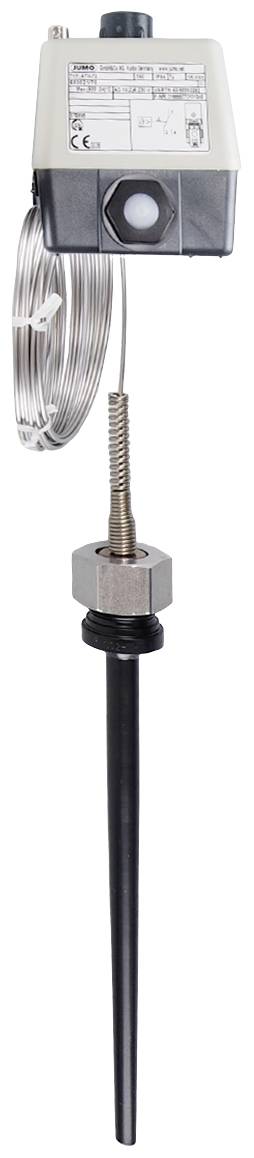

Jumo 60002262 2bodový regulátor regulátor teploty 575 °C (max.) relé 10 A

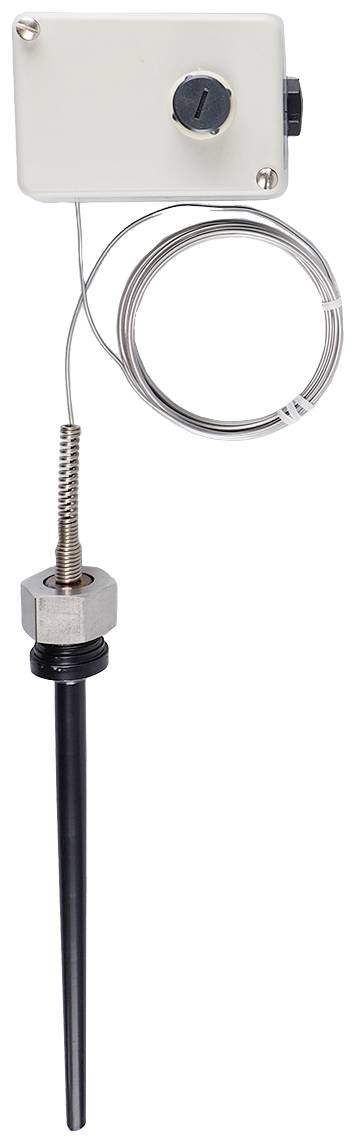

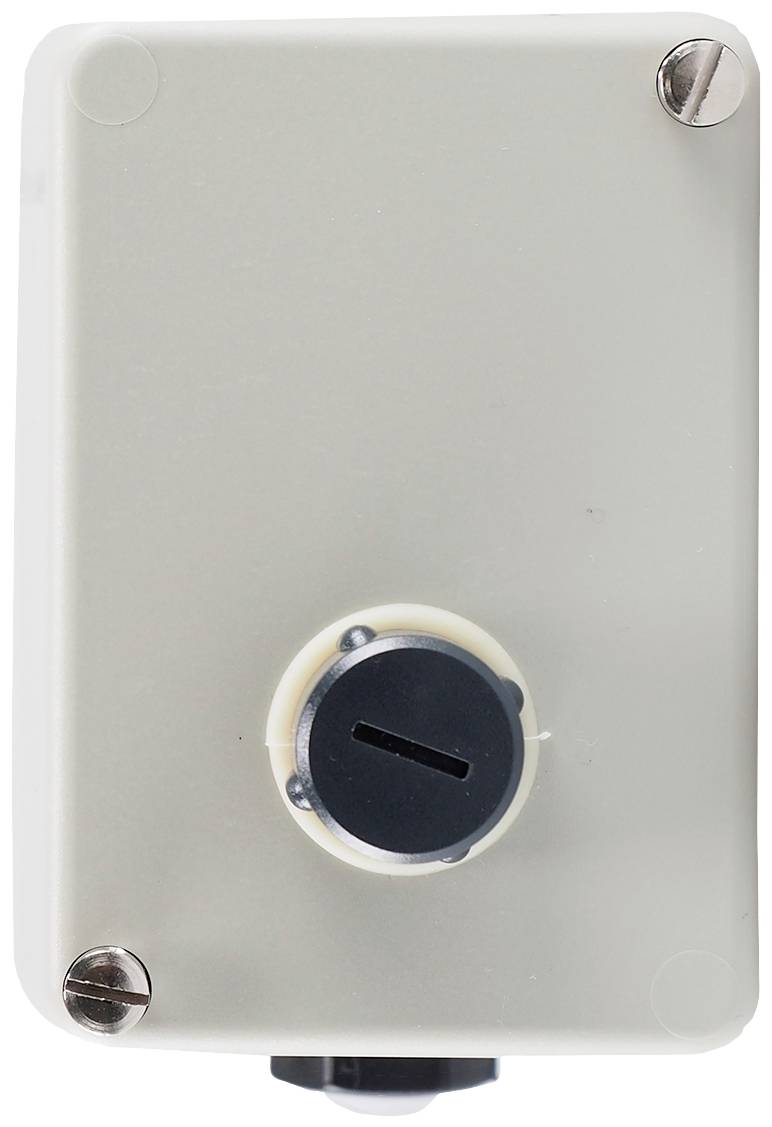

Díky nárazuvzdornému krytu z kvalitního plastu je 1pólový mechanický termostat nástavbový velmi odolný a lze jej použít i v náročných podmínkách. Upevnění krytu se provádí dvěma šrouby díky spodní části pouzdra. Přepravní výstup je boční. Použitý měřicí systém pracuje na principu roztažnosti kapaliny a může být bez problémů použit až do max. Přípustné teploty čidla 575 °C. Plynovod termostatu je vyroben z nerezové oceli a lze jej flexibilně umístit pod poloměr ohybu 5 mm. Přístroj má ocelovou ponornou trubku o průměru kónické 12 mm na 8 mm. Objímka se upevňuje pomocí svazku úchytů s průměrem 30 mm. Pouzdro je upevněné na dálkovém potrubí pomocí převlečné matice se závitem G 3/4/8, s montážní délkou 200 mm. Maximální přípustná okolní teplota na krytu (stupeň krytí IP54) je 80 °C. Pomocí šroubováku lze jednoduše nastavit požadovanou vypínací teplotu po odejmutí vnitřního krytu na stupnici. Překročí-li na teplotní sondu nastavenou mezní hodnotu, elektrický obvod (svorka 2) se otevře a automaticky se uzavře přídavný signální kontakt (svorka 4). Mikrospínač je mechanicky zablokován. Po podkročení nebezpečné teploty asi o 15 % rozsahu stupnice může být mikrospínač ručně odblouden. Bezpečnostní omezovač teploty se vyznačuje vysokou přesností spínání +0 / -5 % v horní stupnici. Při zničení měřicího systému se elektrický obvod stále otevře, odblokování pak již není možné. Spínací kontakt se pak nachází v neutrálním nastavení, takže nejsou zapnuty žádné kontakty. Při ochlazení čidla na teplotu nižší než cca -20 °C je elektrický obvod také otevřen, teprve při nárůstu teploty přes cca -20 °C může být STB ručně znovu odjistena tlačítkem pro opětovné zapnutí. Rozhodující výhodou je, že pro měření teploty není potřeba žádná další pomocná energie. Elektrické připojení se provádí pomocí šroubových svorek přímo na vestavěnému mikrospínači, který může přímo spínat maximální přípustný spínací výkon 230 v AC / 10 A. Omezovač teploty je velmi flexibilně použitelný a používá se jak pro vytápěcí, klimatizační, větrací techniku, tak pro plastové účely, pro strojírenství, pro stavbu pecí, v systémech dálkového vytápění a pro monitorování teploty v laboratořích a klimatizačních skříních. Přístroj je schválen dle DIN EN 14597 a DGRL a má schválení EAC.
