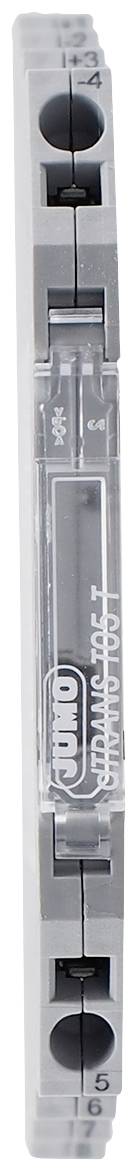

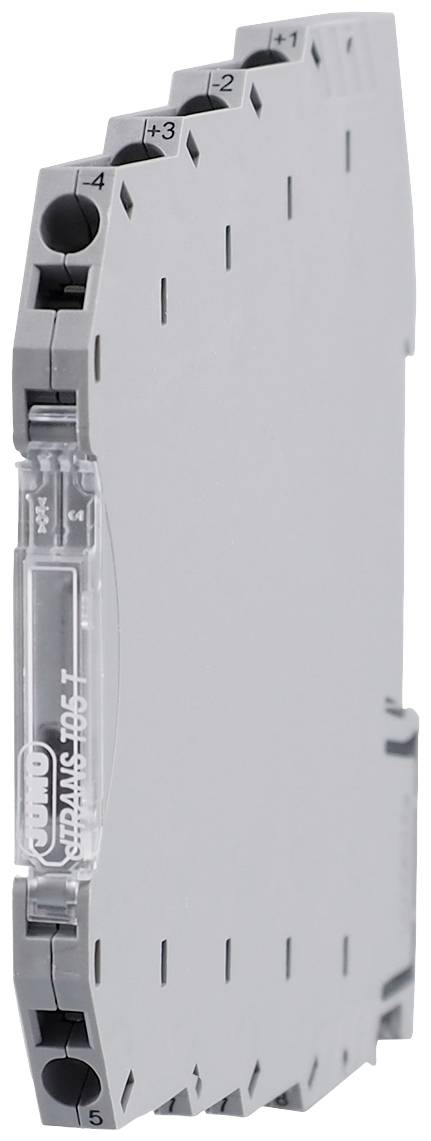

Jumo 00582221 00582221 měřicí převodník

Převodník zaznamenává signály snímačů odporových teploměrů, termočlánků, odporových potenciometrů/WFG nebo rezistorů/potenciometrů. Při použití odporového / potenciometru nebo odporového teploměru lze vstupní konektor senzoru připojit dvěma, třemi nebo čtyřmi vodiči. Signalizace napětí v rozsahu -100... Mohou být rovněž zaznamenány do +1100 mV. V závislosti na výběru vstupů k měření jsou k dispozici lineární a lineární varianty linearizace, lineární a možnost pohodlně konfigurovat linearizaci podle požadavků zákazníků. Jako výstupní signál poskytuje měřicí převodník 4... 20 mA nebo 0... 10 V. Měřicí vstup a výstupní signál jsou od sebe galvanicky oddělené. U obou typů je možná Reverze výstupního signálu. Konfigurace měřicího převodníku z hlediska typu čidla, připojovací techniky čidla, rozsahu měření (volně nastavitelný) a linearizace se provádí pomocí Setup programu na PC. Připojení k PC se provádí přes USB rozhraní, které nevyžaduje přídavné napájení. Pomocí USB rozhraní může měřicí převodník nasnímané hodnoty min./max. Procesního hodnoty, min./max. Provozní teplota se snímá online a kontroluje se zapojení senzorů. Provozní stav měřicího převodníku je signalizován dvoubarevnou LED kontrolkou (červená/zelená). Při provozu bez rušení svítí tato zelená barva. Dojde k poruše, jako např. B. Poškození čidla se zobrazí pomocí kódu blikání.

Tento text byl přeložen strojově.
