Jumo 00564208 regulátor teploty PTC -200 do 850 °C relé 3 A (š x v) 45 mm x 89.4 mm

Teplotní regulátor s digitálním displejem zobrazuje '40°C' s nápisem 'Mezní hodnota 45°C'. Jednotkové a připojovací svorky jsou viditelné nahoře a dole.

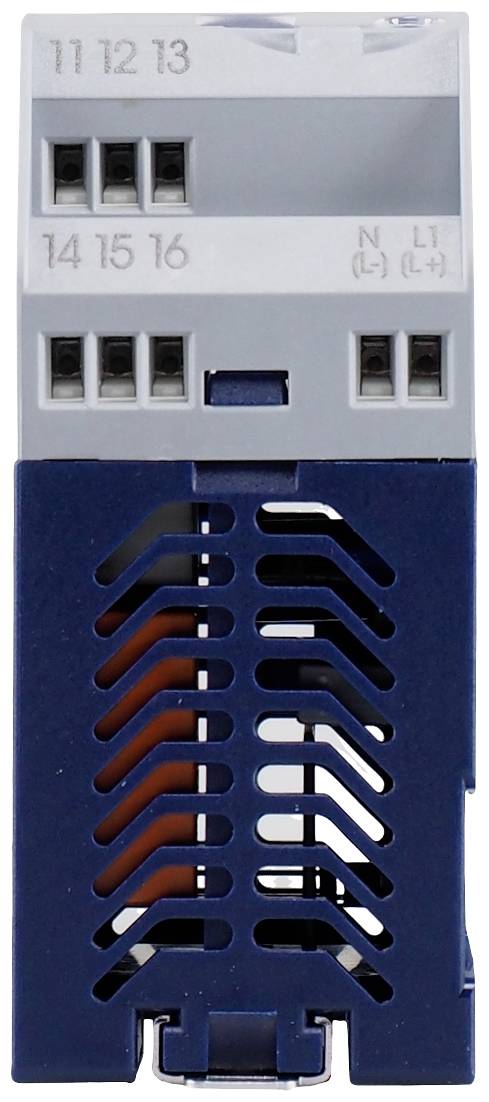

Elektronická součástka s modrým větráním a šedým horním povrchem. Na horní straně jsou vidět konektory s označeními '11 12 13', '14 15 16', 'N (L-)' a 'L1 (L+)'.

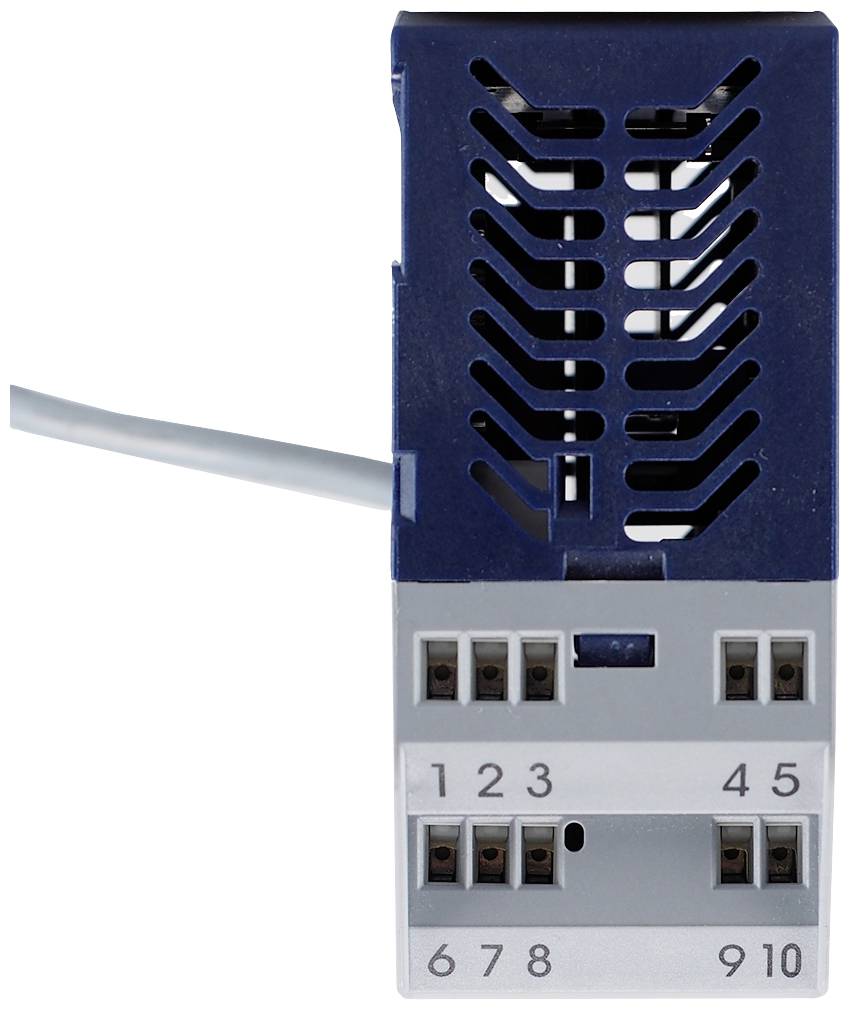

Elektrická součástka s přípojkami a číslováním od 1 do 10, zásadní pro elektronické spoje nebo řízení.

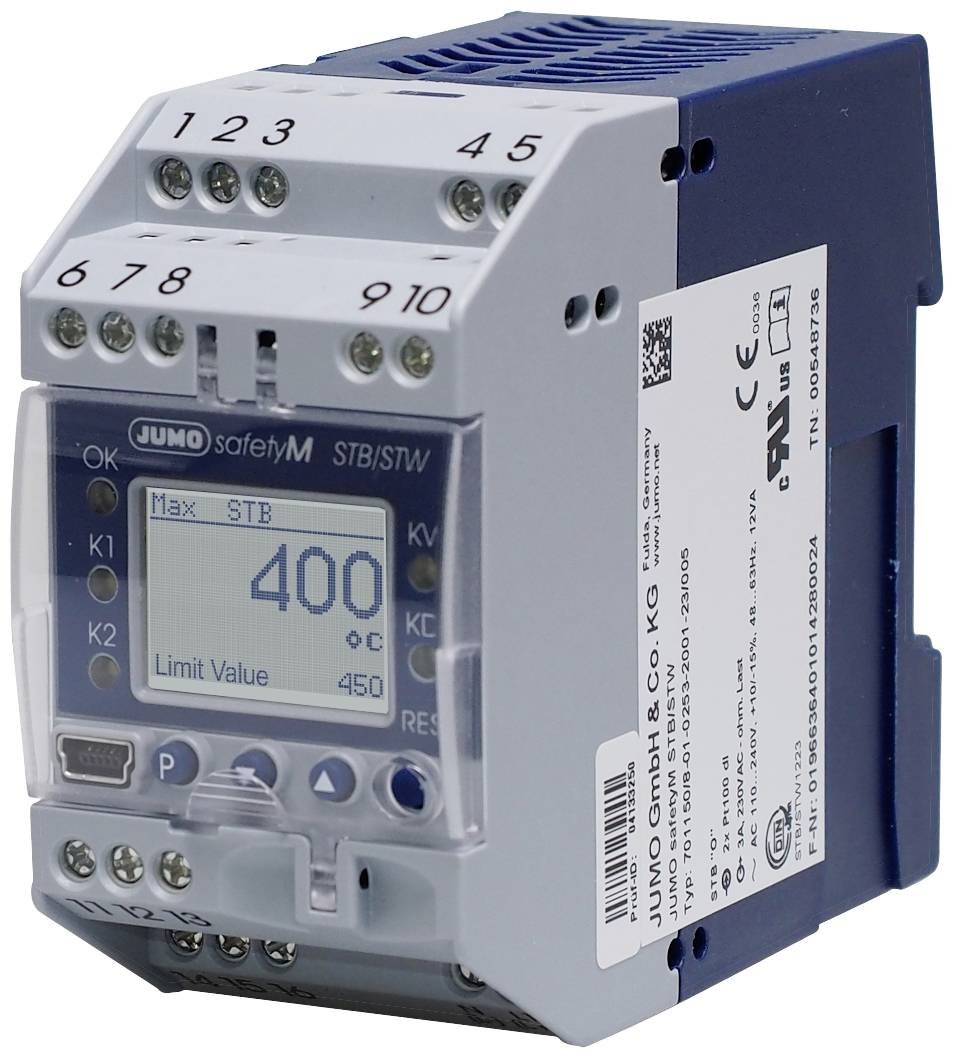

Omezovač teploty s digitálním displejem ukazuje '400°C'. Štítek výrobce JUMO na boku.

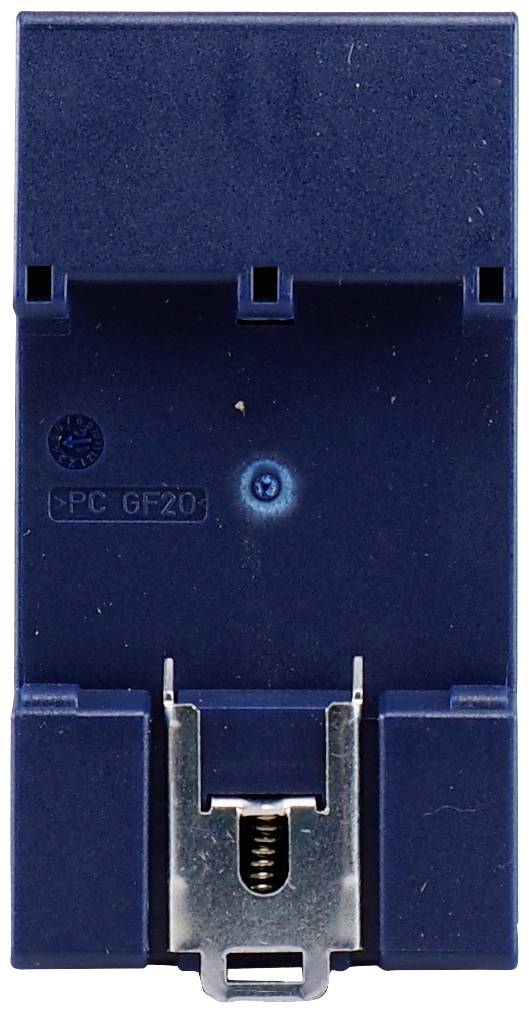

Modrý elektrický modul s kovovou svorkou a modrým bodem uprostřed.

1/5

Kategorie produktu

regulátor teploty

Max. měřená teplota

850 °C

Výstup termostatu

relé 3 A

Počet reléových výstupů

typ senzoru

PTC

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (16 966,12 Kč / kus)

19 285,12 Kč

-12 %

16 966,12 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: regulátor teploty

Typ: 00564208

Rozsah měření: -200 do 850 °C

Max. měřená teplota: 850 °C

Min. měřená teplota: -200 °C

Výstup termostatu: relé 3 A

Počet digitálních vstupů: 1

Počet reléových výstupů: 3

Rozm.: (š x v) 45 mm x 89.4 mm

V: 89.4 mm

Šířka: 45 mm

: IP20

typ senzoru: PTC

Číslo výrobce: 00564208

Způsob montáže: vestavné

Hmotnost: 0.5985 kg

Připojení: šroubové svorky

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2756522 Jumo 00564208 regulátor teploty PTC -200 do 850 °C relé 3 A (š x v) 45 mm x 89.4 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2756522 Jumo 00564208 regulátor teploty PTC -200 do 850 °C relé 3 A (š x v) 45 mm x 89.4 mm

Popis

Konfigurovatelný bezpečnostní omezovač teploty/čidlo podle DIN EN 14597 s 1o2D architekturou a schválením sil a PL je vybaven dvěma univerzálními analogovými vstupy a dvěma reléovými výstupy (alarm mezních hodnot) a univerzálním analogovým výstupem. Spínací výkon reléových kontaktů je 250 v / AC, 3 a / 50 Hz (ohmická zátěž). Předběžný alarm je nastavitelný v absolutní hodnotě nebo jako vzdálenost od mezní hodnoty. Přední strana si vás získá vynikajícím LCD displejem s podsvícením a zobrazením textu. S použitím zařízení pro ochranu proti teplotě (STB) a zařízení pro ochranu proti teplotě (STW) lze včas a bezpečně rozpoznat a odvrátit nebezpečí, která mohou vést k zranění lidí, poškození životního prostředí nebo zničení výrobních zařízení a výrobních statků. Primární funkcí je spolehlivě sledovat procesy tepelného zpracování a v případě poruchy uvést zařízení do provozuschopného stavu. Naměřená hodnota na analogovém vstupu může být evidována přes různá čidla nebo jednotné signály. Vestavěné LED signalizují překročení mezních hodnot pro každý kanál a reléový výstup zapne zařízení do zabezpečeného stavu (oblast alarmu). Vysoké požadavky dle DIN EN 61508 popř. DIN EN 13849 je naplněn koncepcí zařízení, jejíž 1O2D struktura zajišťuje bezpečné rozpoznání chyb a umožňuje tak použití i v aplikacích, na které se vztahuje nová směrnice 2006/42/ES o strojních zařízeních. Při použití jako bezpečnostní teplotní čidlo STW (ochrana-teplotní čidlo) pracuje přístroj s automatickým zpětným nastavením (např. pro zařízení pro výrobu tepla). Ta se provede poté, co teplota čidla klesne o částku spínacího rozdílu pod nastavenou mezní hodnotu (nastavení: Max. Alarm). Automatické nastavení se provádí při nastavení alarmu poté, co teplota čidla vzrostla o hodnotu spínacího rozdílu přes nastavenou mezní hodnotu. Při použití jako omezovač bezpečnostní teploty STB (ochranný omezovač teploty pro zařízení pro výrobu tepla) se nastavení provádí ručně nebo pomocí nástroje. Rozsah napájení sahá od AC/DC 20 až 30 v, 48 až 63 Hz.
