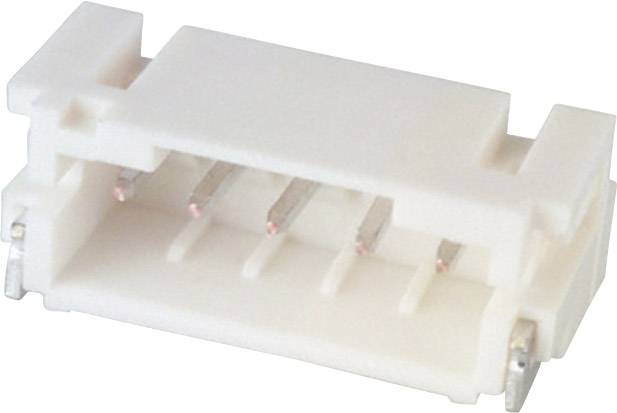

Ilustrační obrázek
1/2

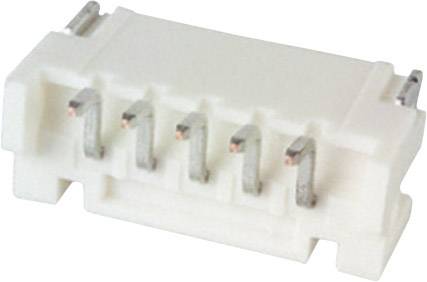

Ilustrační obrázek
JST PH vestavná pinová lišta (standardní) 5, rozteč 2 mm, S5B-PH-SM4-TB (LF)(SN), 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vestavná pinová lišta (standardní)
Provedení
kolíková lišta, úhlová
Počet řádků
1
Řada
PH
Rastr (rozteč)
2 mm
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
7
-
9,91 Kč
21
6% = 0,60 Kč
9,31 Kč
35
13% = 1,27 Kč
8,64 Kč
70
15% = 1,51 Kč
8,40 Kč
140
18% = 1,78 Kč
8,13 Kč
280
21% = 2,08 Kč
7,83 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 7
Celková cena (9,91 Kč / kus)
69,37 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Pinová lišta série PH
- Obsah: 1 ks
- Počet řádků: 1
- Počet pólů: 5
Dodatečné informace:
Technické parametry
- Kategorie produktu
vestavná pinová lišta (standardní)
- Provedení
kolíková lišta, úhlová
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Řada
PH
- Rastr (rozteč)
2 mm
- Počet kontaktů v řadě
5
- Počet pólů
5
- Šířka
5 mm
- Ø pin
0.5 mm
- Kolíkový tvar
čtvercový
- Jmenovitý proud
2 A
- Jmenovitý proud - filtr
2 A
- Obsah
1 ks
- Rozm.
(d x š x v) 11.9 x 5 x 9.4 mm
- Připojení
SMT
- Materiál pouzdra
polyamid
- Číslo výrobce
S5B-PH-SM4-TB (LF)(SN)
- Barva
přírodní
- Průmyslové balení
Ne
- Izolační materiál
polyamid
- Materiál kontaktu
fosforbronz
- Kontaktní povrch tiskové strany
pocínovaný
- Finální úprava kontaktu
pocínovaný
- V
9.4 mm
- Délka
11.9 mm
- Splňuje RoHS
ano
- Směr zástrčky
vodorovně k DPS
- Typ
S5B-PH-SM4-TB (LF)(SN)
Ke stažení
List technických údajů
List technických údajů 1217302 JST PH vestavná pinová lišta (standardní) 5, rozteč 2 mm, S5B-PH-SM4-TB (LF)(SN), 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1217302 JST PH vestavná pinová lišta (standardní) 5, rozteč 2 mm, S5B-PH-SM4-TB (LF)(SN), 1 ks
Popis
Rozpojitelné připojení kabelu k DPS. Při zasunutí pouzdra na blokovací lištu se ozve cvaknutí. Obvodový žlábek na pinové liště zajišťuje ochranu proti přepólování. Snadné připájení díky předzinkování pinové lišty.
