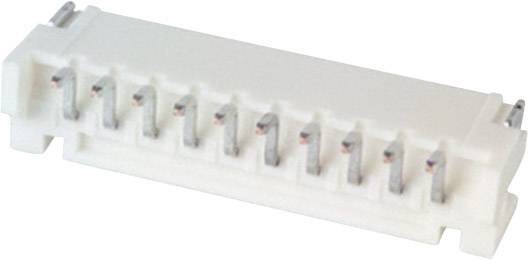

Ilustrační obrázek
1/2

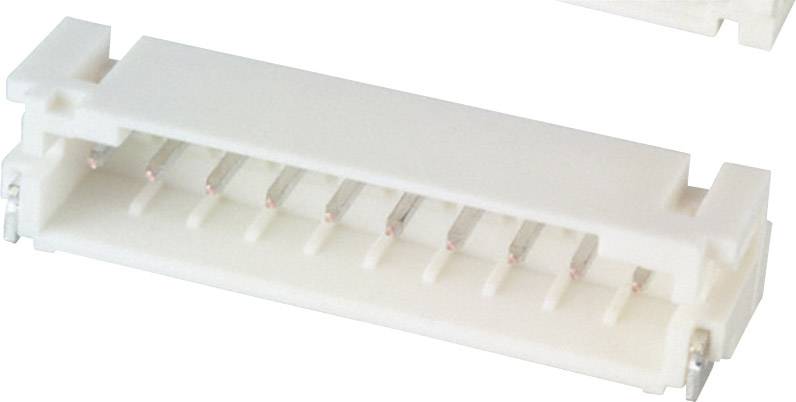

Ilustrační obrázek
JST PH vestavná pinová lišta (standardní) 10, rozteč 2 mm, S10B-PH-SM4-TB (LF)(SN), 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vestavná pinová lišta (standardní)
Provedení
kolíková lišta, úhlová
Počet řádků
1
Řada
PH
Rastr (rozteč)
2 mm
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
3
-
28,09 Kč
9
7% = 1,98 Kč
26,11 Kč
15
10% = 2,88 Kč
25,21 Kč
30
12% = 3,49 Kč
24,60 Kč
60
15% = 4,16 Kč
23,93 Kč
120
18% = 4,92 Kč
23,17 Kč
300
21% = 5,76 Kč
22,33 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 3
Celková cena (28,09 Kč / kus)
84,27 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Pinová lišta série PH
- Obsah: 1 ks
- Počet řádků: 1
- Počet pólů: 10
Dodatečné informace:
Technické parametry
- Kategorie produktu
vestavná pinová lišta (standardní)
- Provedení
kolíková lišta, úhlová
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Řada
PH
- Rastr (rozteč)
2 mm
- Počet kontaktů v řadě
10
- Počet pólů
10
- Šířka
5 mm
- Ø pin
0.5 mm
- Kolíkový tvar
čtvercový
- Jmenovitý proud
2 A
- Jmenovitý proud - filtr
2 A
- Obsah
1 ks
- Rozm.
(d x š x v) 21.9 x 5 x 9.4 mm
- Připojení
SMT
- Materiál pouzdra
polyamid
- Číslo výrobce
S10B-PH-SM4-TB (LF)(SN)
- Barva
přírodní
- Průmyslové balení
Ne
- Izolační materiál
polyamid
- Materiál kontaktu
fosforbronz
- Kontaktní povrch tiskové strany
pocínovaný
- Finální úprava kontaktu
pocínovaný
- V
9.4 mm
- Délka
21.9 mm
- Splňuje RoHS
ano
- Směr zástrčky
vodorovně k DPS
- Typ
S10B-PH-SM4-TB (LF)(SN)
Ke stažení
List technických údajů
List technických údajů 1217306 JST PH vestavná pinová lišta (standardní) 10, rozteč 2 mm, S10B-PH-SM4-TB (LF)(SN), 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1217306 JST PH vestavná pinová lišta (standardní) 10, rozteč 2 mm, S10B-PH-SM4-TB (LF)(SN), 1 ks
Popis
Rozpojitelné připojení kabelu k DPS. Při zasunutí pouzdra na blokovací lištu se ozve cvaknutí. Obvodový žlábek na pinové liště zajišťuje ochranu proti přepólování. Snadné připájení díky předzinkování pinové lišty.
