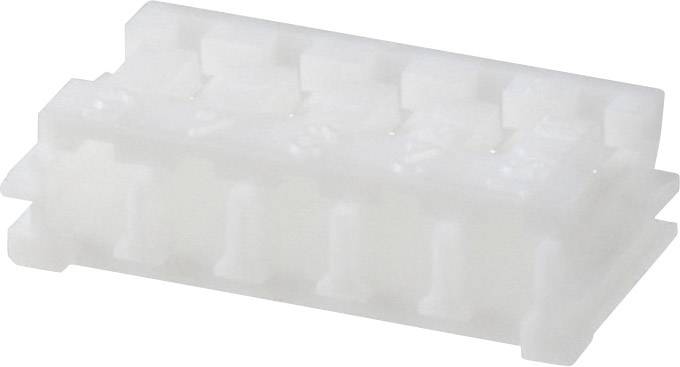

JST EH zásuvkový konektor na kabel 5, EHR-5, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
zásuvkový konektor na kabel
Provedení
zásuvka, rovná
Počet řádků
1
Řada
EH
Počet pólů
5
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
20
-
2,47 Kč
60
6% = 0,15 Kč
2,32 Kč
100
13% = 0,31 Kč
2,16 Kč
200
15% = 0,37 Kč
2,10 Kč
400
18% = 0,45 Kč
2,02 Kč
800
21% = 0,52 Kč
1,95 Kč
2000
26% = 0,64 Kč
1,83 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 20
Celková cena (2,47 Kč / kus)
49,40 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Zásuvkové pouzdro série EH
- Obsah: 1 ks
- Počet řádků: 1
- Počet pólů: 5
Technické parametry
- Kategorie produktu
zásuvkový konektor na kabel
- Provedení
zásuvka, rovná
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Řada
EH
- Počet kontaktů v řadě
5
- Počet pólů
5
- Jmenovitý proud
3 A
- Jmenovitý proud - filtr
3 A
- Obsah
1 ks
- AWG max.
22
- AWG min.
30
- Číslo výrobce
EHR-5
- Barva
stříbrná
- Průmyslové balení
Ne
- Materiál kontaktu
slitina mědi
- Finální úprava kontaktu
pocínovaný
- Jmenovité napětí
250 V/AC
- maximální průřez
0.33 mm²
- Průřez min
0.05 mm²
- Splňuje RoHS
ano
- Max. teplota
+85 °C
- Min. teplota
-25 °C
- Typ
EHR-5
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1217310 JST EH zásuvkový konektor na kabel 5, EHR-5, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1217310 JST EH zásuvkový konektor na kabel 5, EHR-5, 1 ks
Popis
Krimpovací - oddělitelné připojení kabelu k DPS
Jednoduché připojení jednotlivých žil AWG 30-22, pro signály a malé proudy do 3 A. Při zasunutí pouzdra do lišty se ozve cvaknutí. Obvodový žlábek na pinové liště zajišťuje ochranu proti přepólování. Díky předcínování se dobře pájí.
Nízké v rovném provedení (8,1 mm) a ploché v zahnutém provedení (4,2 mm)
Tento text byl přeložen strojově.
Jednoduché připojení jednotlivých žil AWG 30-22, pro signály a malé proudy do 3 A. Při zasunutí pouzdra do lišty se ozve cvaknutí. Obvodový žlábek na pinové liště zajišťuje ochranu proti přepólování. Díky předcínování se dobře pájí.
Nízké v rovném provedení (8,1 mm) a ploché v zahnutém provedení (4,2 mm)
