JST EH zásuvkový konektor na kabel 12, EHR-12, 1 ks

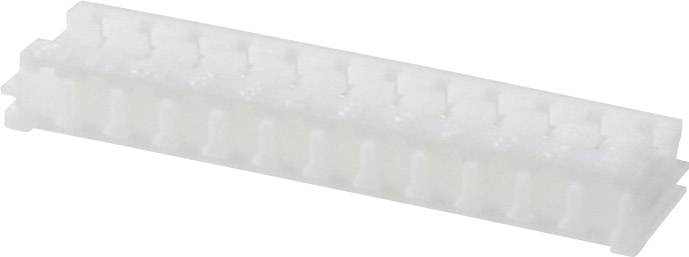

Bílá, protáhlá, žebrovaná plastová komponenta; pravděpodobně spojovací díl nebo kryt modulu.

Ilustrační obrázek

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka, rovná

Počet řádků

Řada

Počet pólů

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

117 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Min.: 10

Celková cena (2,31 Kč / kus)

3,96 Kč

-42 %

23,10 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Zásuvkové pouzdro série EH

Obsah: 1 ks
Počet řádků: 1
Počet pólů: 12

Dodatečné informace:

Technické parametry

Kategorie produktu: zásuvkový konektor na kabel

Provedení: zásuvka, rovná

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: EH

Počet kontaktů v řadě: 12

Počet pólů: 12

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Obsah: 1 ks

AWG max.: 22

AWG min.: 30

Číslo výrobce: EHR-12

Barva: stříbrná

Průmyslové balení: Ne

Materiál kontaktu: slitina mědi

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 250 V/AC

maximální průřez: 0.33 mm²

Průřez min: 0.05 mm²

Splňuje RoHS: ano

Max. teplota: +85 °C

Min. teplota: -25 °C

Typ: EHR-12

Ke stažení

List technických údajů

List technických údajů 1217315 JST EH zásuvkový konektor na kabel 12, EHR-12, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1217315 JST EH zásuvkový konektor na kabel 12, EHR-12, 1 ks

Popis

Krimpovací - oddělitelné připojení kabelu k DPS
Jednoduché připojení jednotlivých žil AWG 30-22, pro signály a malé proudy do 3 A. Při zasunutí pouzdra do lišty se ozve cvaknutí. Obvodový žlábek na pinové liště zajišťuje ochranu proti přepólování. Díky předcínování se dobře pájí.
Nízké v rovném provedení (8,1 mm) a ploché v zahnutém provedení (4,2 mm)
