JST EH pinová lišta (standardní) 6, S6B-EH (LF)(SN), 1 ks

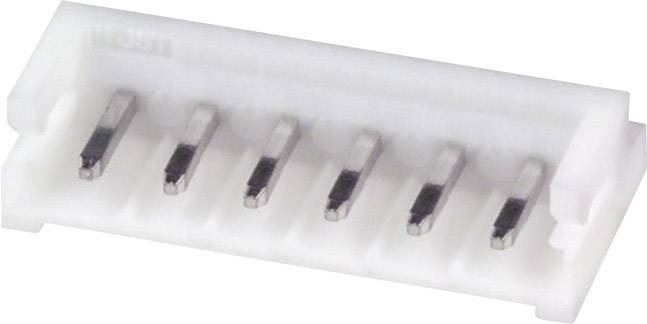

Šestipolový konektor s bílým plastovým pouzdrem, určený pro elektronické propojení.

Ilustrační obrázek

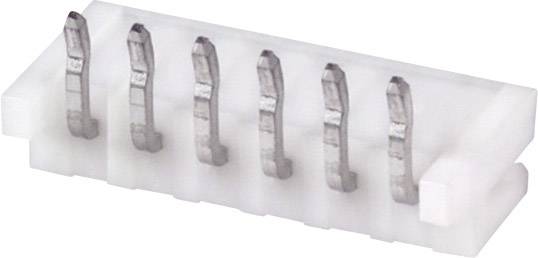

Bílá plastová lišta konektoru s šesti kovovými kolíky, zachycená z boku na bílém pozadí.

1/2

Ilustrační obrázek

Kategorie produktu

pinová lišta (standardní)

Provedení

kolíková lišta, úhlová

Počet řádků

Řada

Počet pólů

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

141 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Min.: 7

Celková cena (6,60 Kč / kus)

46,20 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pinová lišta série EH

Obsah: 1 ks
Počet řádků: 1
Počet pólů: 6

Dodatečné informace:

Technické parametry

Kategorie produktu: pinová lišta (standardní)

Provedení: kolíková lišta, úhlová

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: EH

Počet kontaktů v řadě: 6

Počet pólů: 6

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Obsah: 1 ks

Připojení: pájené

Číslo výrobce: S6B-EH (LF)(SN)

Barva: přírodní

Průmyslové balení: Ne

Materiál kontaktu: slitina mědi

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 250 V/AC

Splňuje RoHS: ano

Max. teplota: +85 °C

Min. teplota: -25 °C

Typ: S6B-EH (LF)(SN)

Ke stažení

List technických údajů

List technických údajů 1217333 JST EH pinová lišta (standardní) 6, S6B-EH (LF)(SN), 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1217333 JST EH pinová lišta (standardní) 6, S6B-EH (LF)(SN), 1 ks

Popis

Krimpovací - oddělitelné připojení kabelu k DPS
Jednoduché připojení jednotlivých žil AWG 30-22, pro signály a malé proudy do 3 A. Při zasunutí pouzdra do lišty se ozve cvaknutí. Obvodový žlábek na pinové liště zajišťuje ochranu proti přepólování. Díky předcínování se dobře pájí.
Nízké v rovném provedení (8,1 mm) a ploché v zahnutém provedení (4,2 mm)
