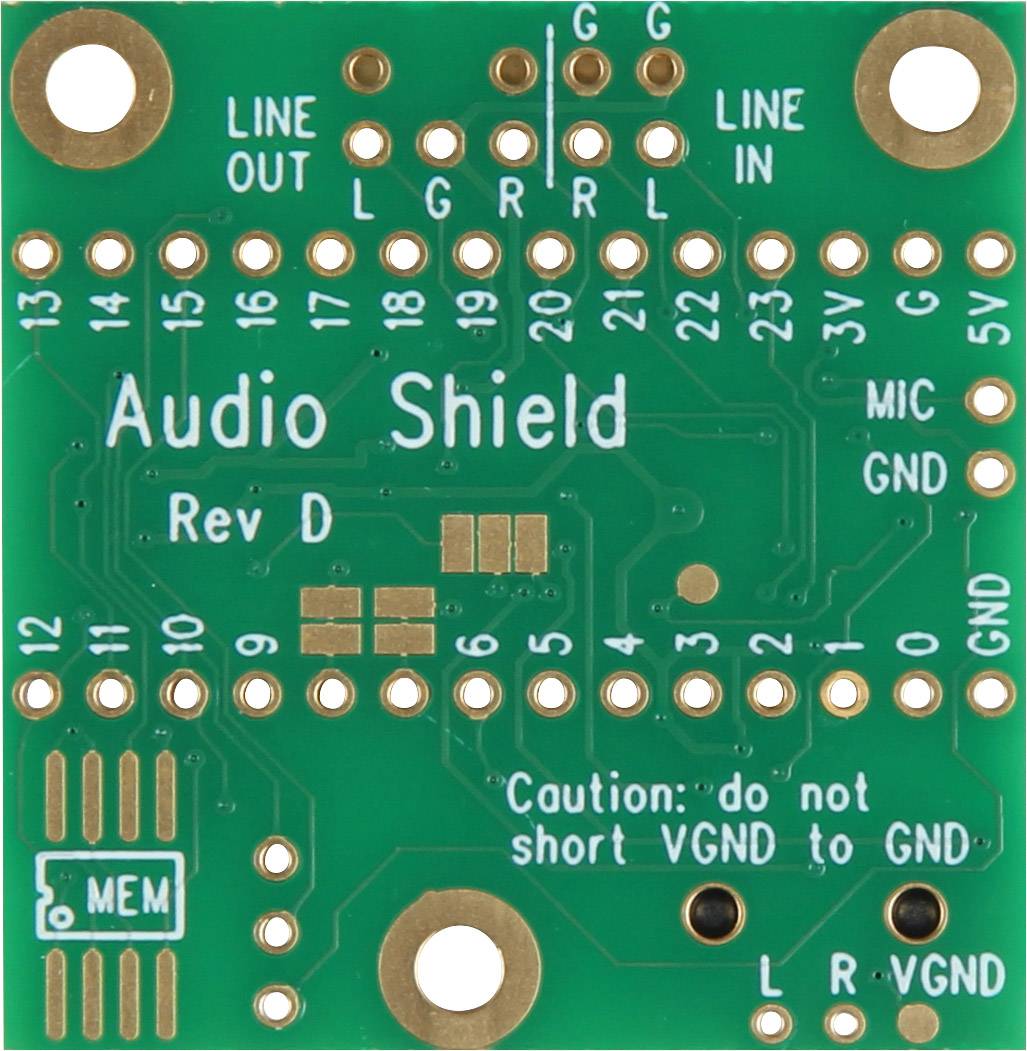

Deska 'Audio Shield' s popisky pro audio a mikrofonní konektory, napájecí piny a varováním 'Pozor: nespojovat VGND a GND'.

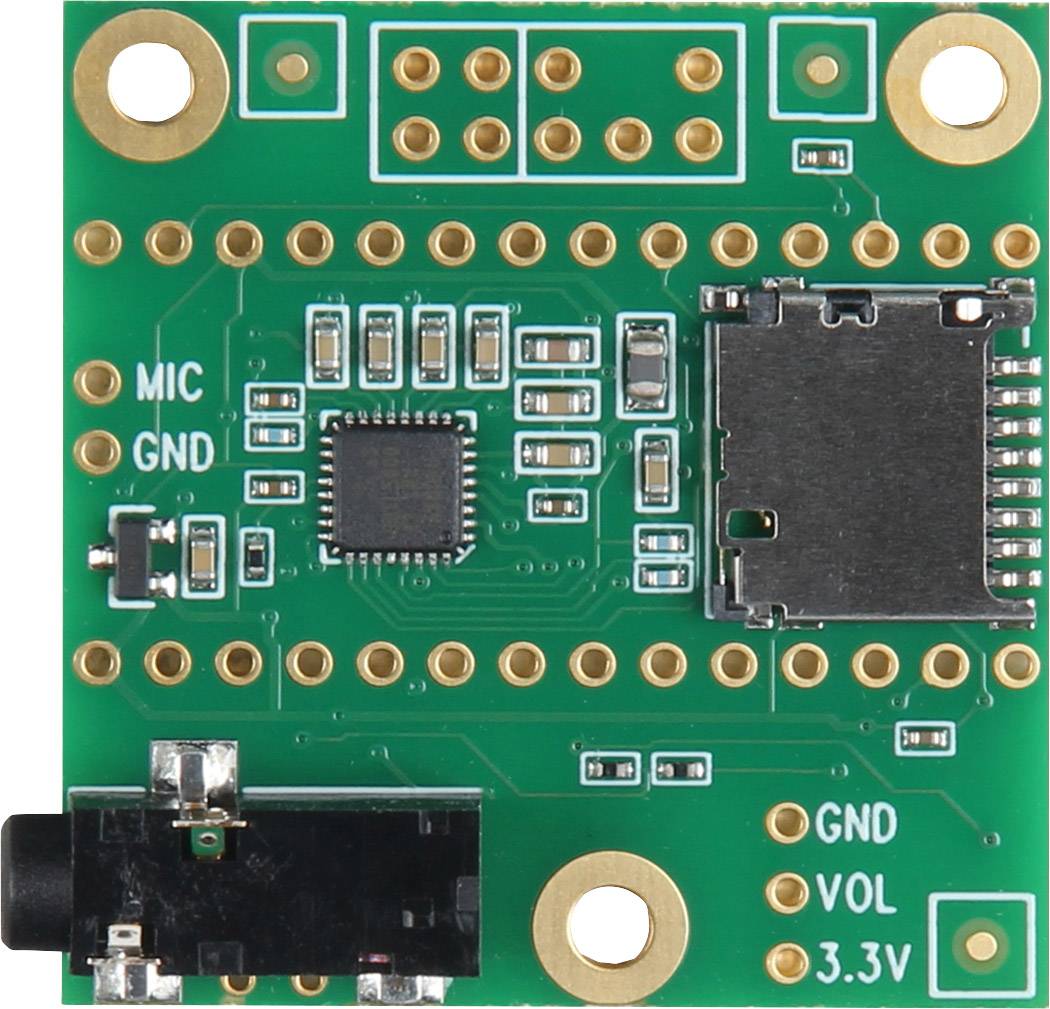

Zelená elektronická deska s různými konektory a centrálním mikročipem. Vlevo konektor mikrofonu a zemnící (GND) pin.

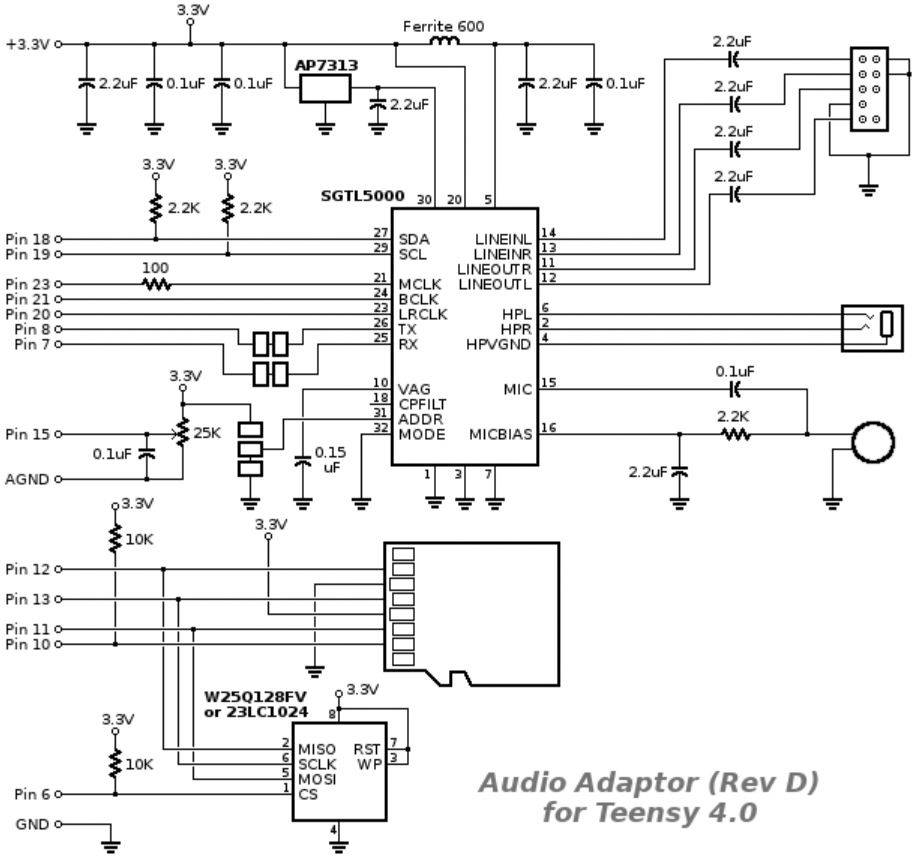

'Schéma zapojení audio adaptéru (Rev D) pro Teensy 4.0 s rozmístěním pinů, 3,3V a GND připojeními, zobrazující elektrický tok a komponenty.'

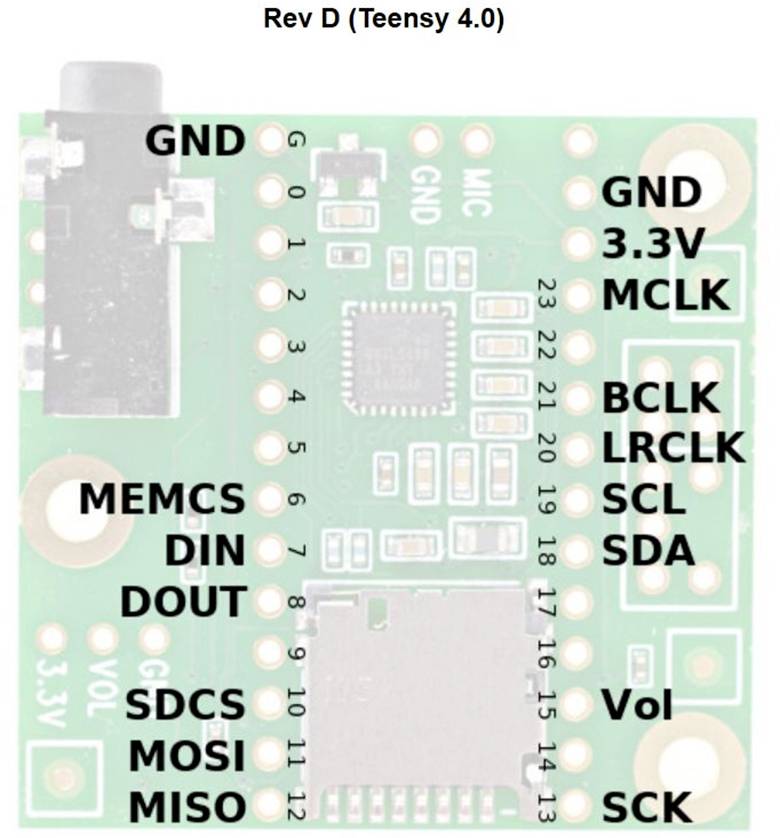

Deska Platine Teensy 4.0: Popis zobrazuje svorky jako GND, 3.3V, SCL, SDA, BCLK, MISO, MOSI. Rozložení pinů je znázorněno pro referenční účely.

1/5

Okamžité doručení: Pá 2. 10.

25 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (453,72 Kč / kus)

453,72 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Audio deska pro Teensy 4.0

Audio chip SGTL5000
I2C SCL a SDA piny pro nastavení parametrů
I2S signálů, TX (na sluchátka a/nebo linkový výstup) a RX (od Line-In nebo mikrofon)
3 takty: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)

Technické parametry

• Audio chip SGTL5000
• I2C SCL a SDA piny pro nastavení parametrů
• I2S signálů, TX (na sluchátka a/nebo linkový výstup) a RX (od Line-In nebo mikrofon)
• 3 takty: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)
• SGTL5000 pracuje v "Slave", přičemž všechny své clock piny vstupy jsou

Taktovací frekvence: 11.29 MHz

Přípojky interní: sloupkový konektor

Kategorie produktu: rozšiřující deska

Rozhraní: I²C

Typ nástroje: audiozesilovač

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2240248 Joy-it teensy40audio rozšiřující deska

Popis

S tímto audio adaptéru můžete své projektů s Teensy 4.0 zcela jednoduše vysoce kvalitní audio s 16 bity a 44,1 kHz vzorkování (CD kvalita). Podporuje sluchátka a stereo line výstup úrovně a stereo line úroveň vstupu nebo monofonní mikrofon vstup.

S teensy audio Library můžete současně vstupní a výstupní spolu s Toolkit audio zpracování objektů, ke snadnému všechny druhy náročné audio aplikace. Můžete přehrávat soubory více zvuk, syntetické průběhů, efekty, s více streamů mixování a kvalitní audio přes sluchátka nebo výstupní piny.

Teensy 3.x mají Cortex-M4 DSP přijímal instrukce, které výpočetní výkon pro reálný čas FFT (spektrální analýza) a tím možnost se otevírají, pokročilé klangreaktive projekty.

Dva tento 14x1 pinů lze použít k teensy 3.x a audio deska jednoduše letování. Můžete přes 14pólovou zásuvku a 14pólovou kolíkovou dohromady.
