Joy-it SBC-MotoDriver3 hnací člen motoru 1 ks Vhodné pro (vývojové sady): Raspberry Pi® Pico

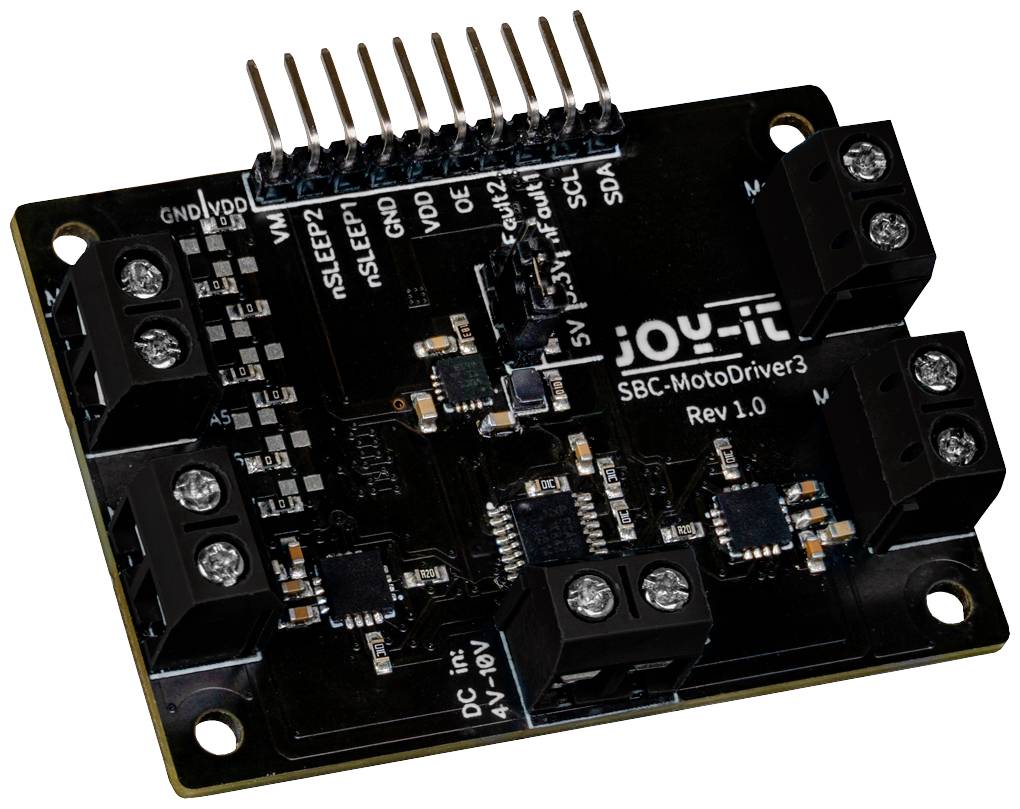

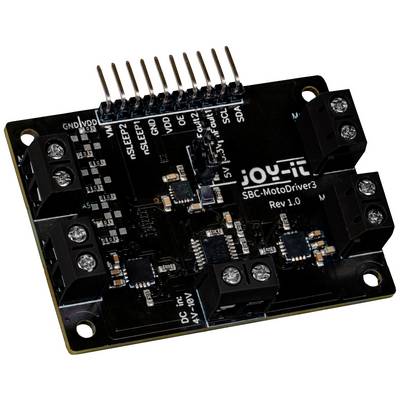

Deska motoru 'Joy-It SBC-MotoDriver3 Rev 1.0' s několika konektory a černými elektronickými komponenty.

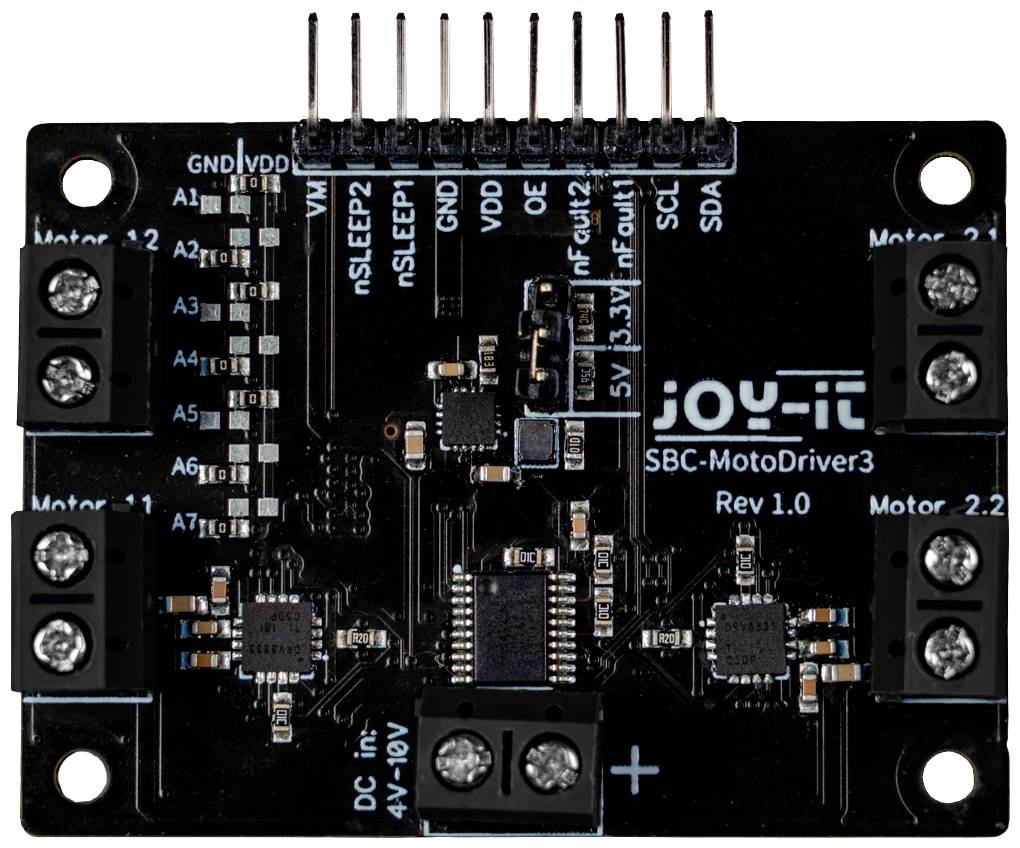

Elektronická řídicí deska s nápisem 'joy-it SBC-MotoDriver3 Rev 1.0' zobrazuje několik konektorů a elektronických obvodů.

1/2

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

35 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (329,75 Kč / kus)

329,75 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Motorová deska pro DC a krokové motory, DRV8833, PCA9634, 4 až 10 V.

Kompatibilní: Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit a další
Standardní adresa I2C: 0x15
Onboard měnič napětí z „DC in“ na 5 v nebo 3,3 v, výběr adres I2C ovladače IC pomocí pájených můstků, ovládání 4 DC motorů nebo 2 Stepperů přes I2C
4 až 10 V.
4x DC nebo 2x krokový motor

Technické parametry

Kompatibilní s Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit a dalšími
Ovladač motoru: IC DRV8833
Ovladač: IC PCA9634
Komunikační rozhraní I2C standardní adresa: 0x15
Zvláštnosti: Onboard změna napětí z „DC in“ na 5 v nebo 3,3 v, výběr adres I2C ovladače přes pájecí můstky, řízení 4 DC motorů nebo 2 Stepperů přes I2C
Stupeň logiky: 3,3 v (5 v tolerance)
Rozsah napětí vm pinů a „DC in“ vstupem: 4 - 10 V.
Rozsah napětí motorů (DC & Stepper) 4 - 10 V.
Spotřeba proudu motorů: Max. DC 1,5 a na motor krokový motor: Max. 1,5 a na můstek
Provozní teplota: -40 °C až +85 °C
Maximální výstup proudu integrovaného měniče napětí: 1 a (maximální hodnota, kterou lze použít pro napájení mikrokontrolérů nebo jednodeskových počítačů)

Druh obalu: Piece

Kategorie produktu: hnací člen motoru

Vhodné pro: Arduino

Rozhraní: I²C

Min. provozní napětí: 4 V

Provozní napětí max.: 10 V

Výstupní napětí (max.): 10 V

Výstupní napětí (min.): 4 V

Vhodný pro: Raspberry Pi®

Typ nástroje: hnací člen motoru

V: 14 mm

Délka: 47 mm

Šířka: 57 mm

Počet výstupů: 4 x

Hmotnost: 18 g

Vhodné pro: Raspberry Pi® Pico

Ke stažení

List technických údajů

List technických údajů 2890404 Joy-it SBC-MotoDriver3 hnací člen motoru 1 ks Vhodné pro (vývojové sady): Raspberry Pi® Pico

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2890404 Joy-it SBC-MotoDriver3 hnací člen motoru 1 ks Vhodné pro (vývojové sady): Raspberry Pi® Pico

Popis

Ovládání a napájení až čtyř motorů DC nebo dvou krokových motorů. Ovládání připojených motorů se provádí přes čip PCA9634, který poskytuje rozhraní I2C. MotoDriver3 nabízí integrovanou změnu napětí, která umožňuje poskytovat nastavitelné napětí 3,3 v nebo 5 v pro mikrokontroléry a vybrané jednodeskové počítače. Za tímto účelem je k vstupu „DC in“ připojen pouze jeden zdroj napětí. Díky ovladači motoru MomoDiver3 není zapotřebí napájecí zdroj pro motory nebo pro použití velkého množství kabelů. Rozšiřující deska umožňuje přesné ovládání motorů při konstantním napětí v rozsahu od 4 v do 10 V.

Tento text byl přeložen strojově.
