Joy-it RB-MatrixCtrl řídicí jednotka pro LED-Matrix moduly RB-MatrixCtrl Raspberry Pi® 3

Řídicí deska s ventilátorem, konektory a chladičem, nahoře vpravo šrouby a distanční sloupky. Elektronické komponenty dobře viditelné.

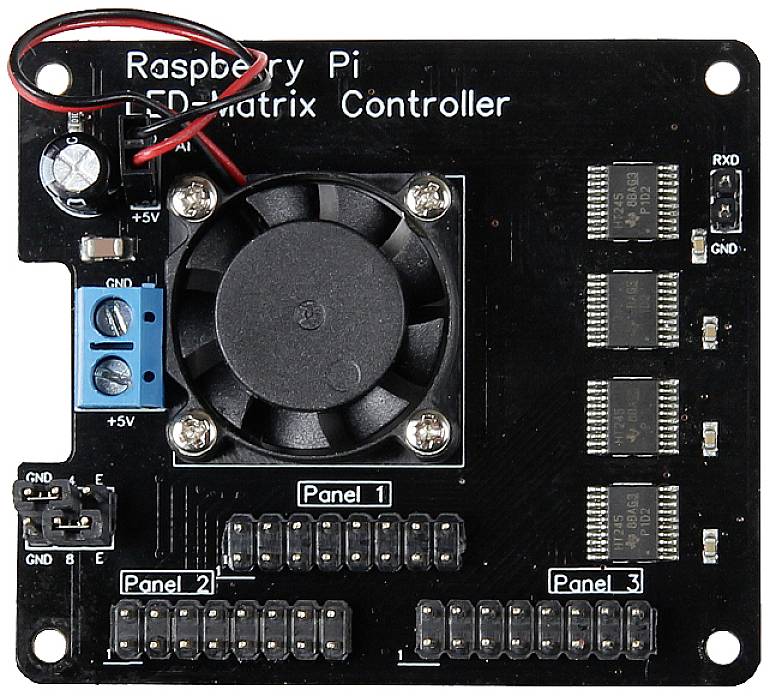

Raspberry Pi LED-maticový řadič s větrákem, konektory a komponenty pro ovládání LED matic.

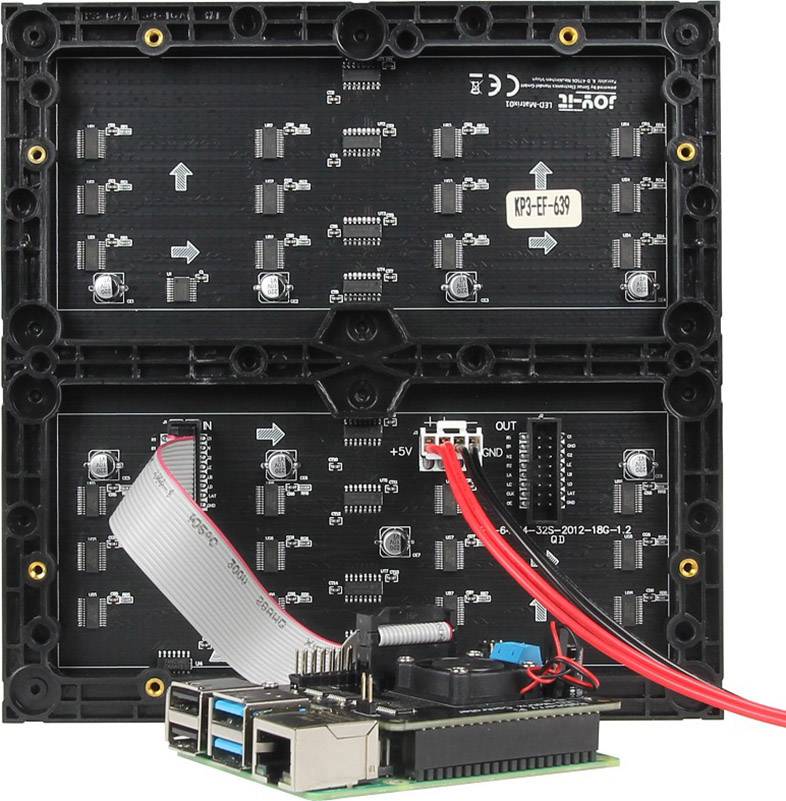

Dva LED panely s viditelnými obvody, propojené červenými a šedými kabely na malé desce plošných spojů dole.

1/3

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

29 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (371,07 Kč / kus)

371,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Deska ovladače Matrix včetně ventilátoru

Hlavní benefity

Kompatibilní se všemi Raspberry Pi
Převodník úrovní od 3,3 v na 5 v pro ovládání až 3 RGB LED-Matrix řad
Může napájet Pi
3x zástrčka HUB75
Ideal pro maticový modul RGB LED Joy-it

Technické parametry

Funkce
Převodník úrovní od 3,3 v na 5 v pro ovládání až 3 RGB LED-Matrix řad
Pasivní a aktivní chlazení
Hliníkový chladič a ventilátor 25 x 25 mm
Vlastnosti
Může Raspberry Pi napájet
Kompatibilní
Raspberry Pi 3A/B/a+/B+, 4B
Rozměry
65 x 56 x 26 mm
Rozsah dodávky
Rozšiřující deska, chladicí těleso, aktivní ventilátor, 2 AB držáky, 6 šroubů a matic, 4 podložek, 2 zástrčkové můstky
Vstupní napětí
5 voltů
Rozhraní
3x zástrčka HUB75
Datový kabel E lze přepínat
Se zásuvným můstkem na pin 4 nebo 8

Přípojky interní: GPIO (40pól.)

Přípojky externí: sloupkový konektor

Délka: 56 mm

Šířka: 65 mm

V: 26 mm

Napájení: napájeno akumulátorem
na baterii
230 V

Výstupní napětí (min.): 5 V

Kategorie produktu: řídicí jednotka pro LED-Matrix moduly

Vhodný pro: Raspberry Pi®
Raspberry Pi® 3 B
Raspberry Pi® 3 A+
Raspberry Pi® 3 B+
Raspberry Pi® A+
Raspberry Pi® 2 B

Rozhraní: paralelní

Série: Raspberry Pi® 3

Typ nástroje: rozšiřující deska

Ke stažení

List technických údajů

List technických údajů 2151031 Joy-it RB-MatrixCtrl řídicí jednotka pro LED-Matrix moduly RB-MatrixCtrl Raspberry Pi® 3

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2151031 Joy-it RB-MatrixCtrl řídicí jednotka pro LED-Matrix moduly RB-MatrixCtrl Raspberry Pi® 3

Popis

Pomocí této rozšiřující desky pro Raspberry Pi lze ovládat až 3 řady RGB LED v matrici s běžnou zástrčkou HUB75, např. naši RGB LED matrici Joy-it (LED matrix 01). Kromě toho je osazen 25 x 25 mm ventilátorem pro zajištění dostatečného chlazení.

Pomocí desky můžete Raspberry Pi likvidovat i s proudem. Tím se používá pouze jeden zdroj napájení.
