Joy-it krokový motor Nema23-04cl 3 Nm 4.2 A Průměr hřídele: 8 mm

EAN:
Označení výrobce:
Objednací číslo:
Krokový motor a modrý chladič v detailním záběru. Motor má několik drátů vedoucích k chladiči, což naznačuje elektrické propojení.
Krokový motor a modrý chladič v detailním záběru. Motor má několik drátů vedoucích k chladiči, což naznačuje elektrické propojení.

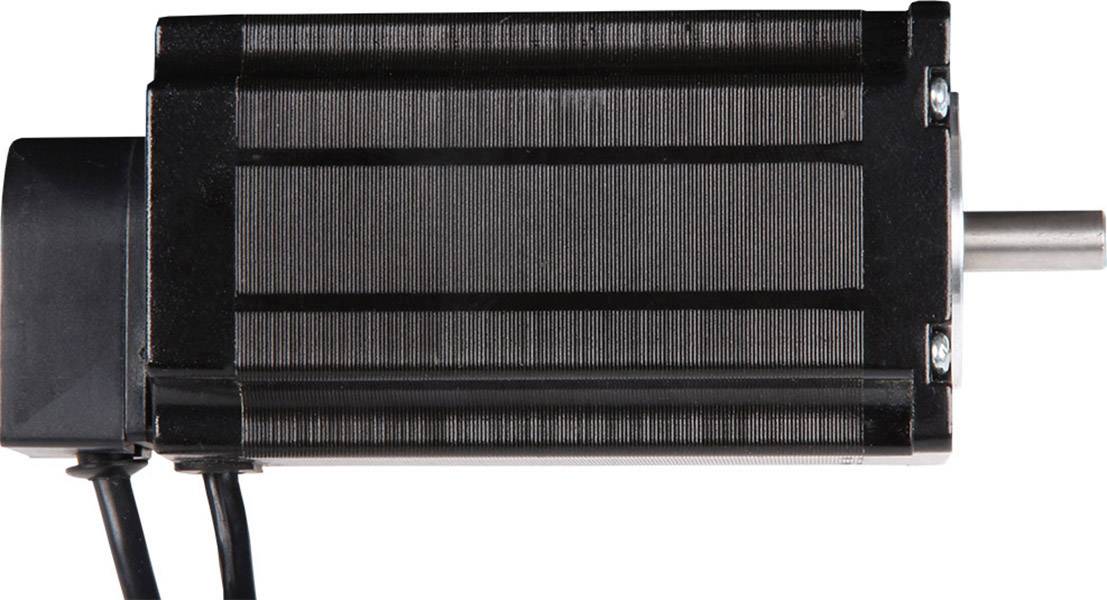

Černý elektromotor s viditelným kovovým hřídelem vpravo. Dva kabely vyčnívají vlevo.

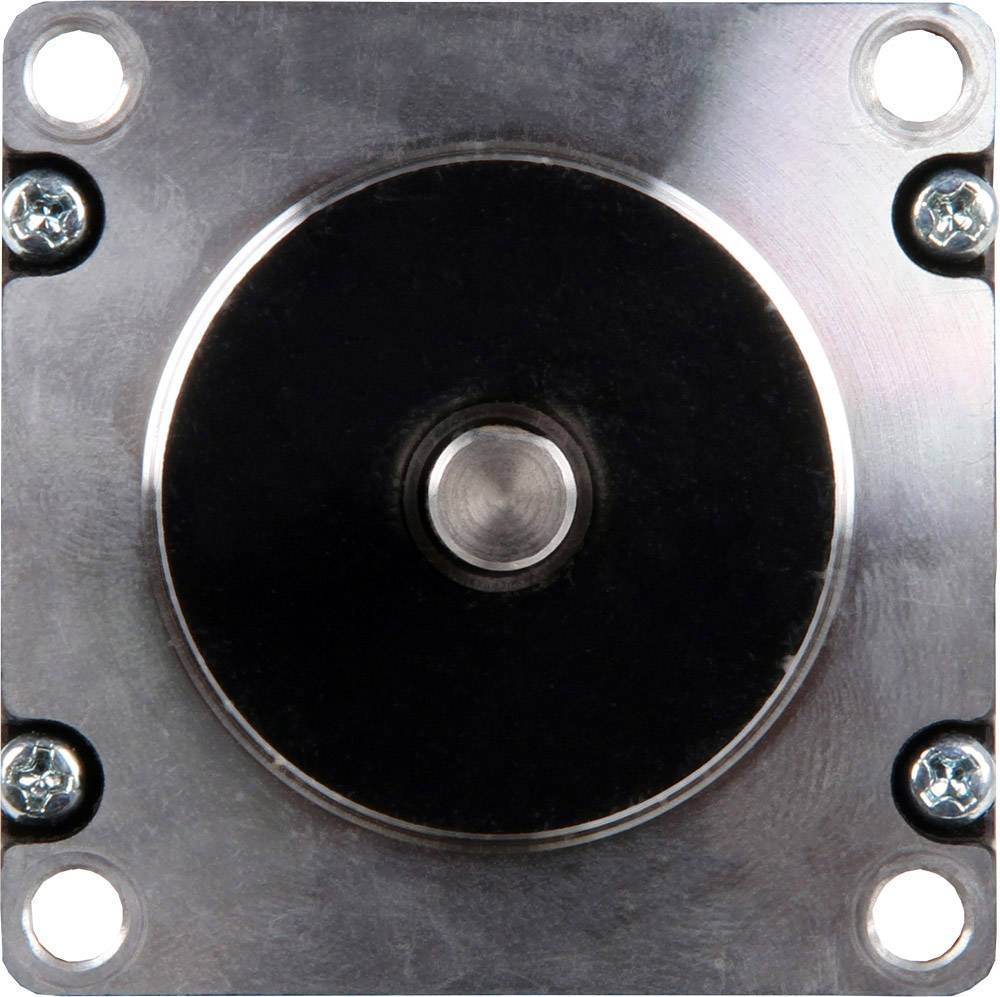

Kovová deska s centrálním kulatým magnetem, obklopená čtyřmi šrouby v rozích. Vhodné pro průmyslové aplikace.

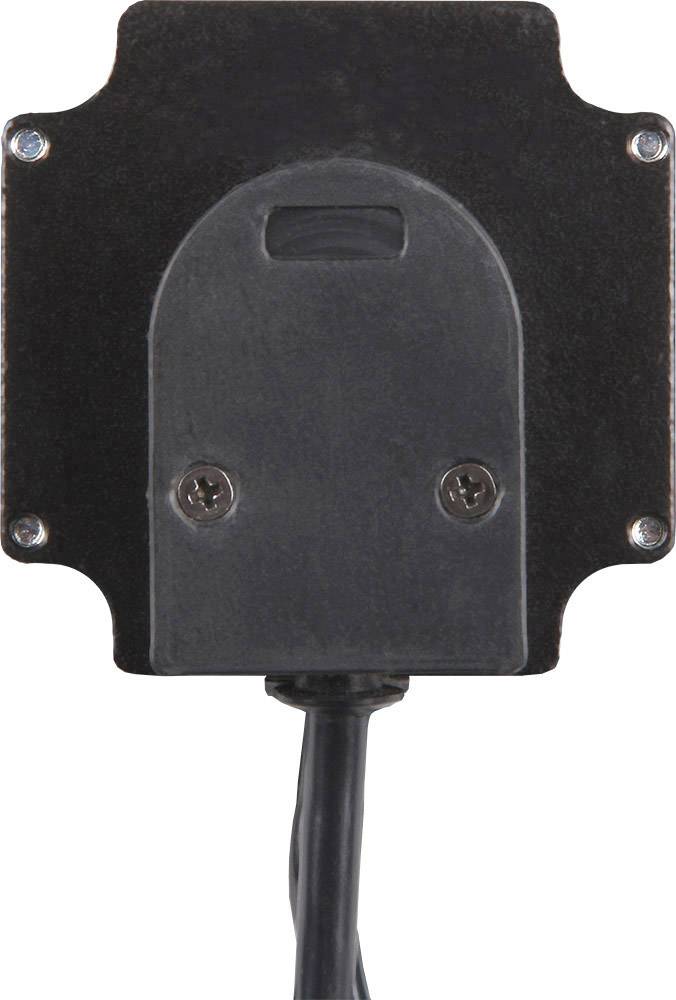

Obdélníkový senzor s černým pouzdrem, čtyřmi viditelnými šrouby v rozích a kabelem, který vychází ze spodní strany.

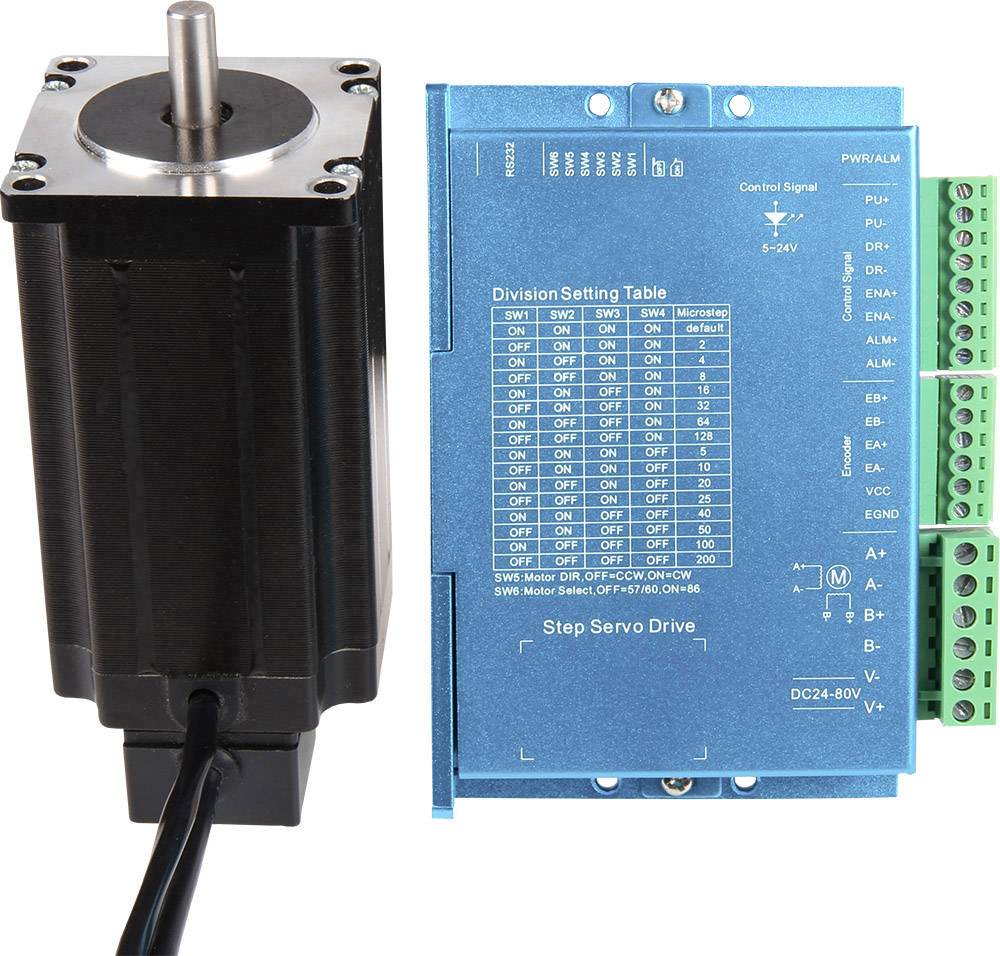

Krokový motor a modrý řidič krokového motoru s tabulkou nastavení dělení, zobrazující nastavení přepínačů a připojovací svorky.
1/5
Joy-it
Datasheety: (PDF)
Okamžité doručení: Pá 2. 10.

21 Ks
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 503,31 Kč / kus)
3 503,31 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident
  • Hlavní benefity
  • Technické parametry
  • Ke stažení
  • Popis
  • Obsah balení
  • Související

Hlavní benefity

Nema 23 - Close Loop - 4.2A - 1 Nm

  • Vysoká kvalita výrobku
  • Vč. feldorientiertem regulátorem
  • Uzavřený regulační okruh vč. Regulátor s řídicím kód
  • Closed Loop ovladač motoru
  • 57 SHD4931-20BQ

Technické parametry

  • Rozměry hřídele
  • Ø 8 x 18 mm (samostatná hřídel)
  • Specifikace
  • 57SHD4931-20BQ
  • Připojení
  • 2 kabely (motor), 1 kabel
  • Počet kroků za otáčku
  • 200
  • Speciální funkce:
  • Uzavřený regulační okruh, s regulačním regulátorem s ovládacím kódem
  • Rozměry
  • 56 x 56 x 120 mm
  • Rozsah dodávky
  • Krokový motor NEMA23-04CL, ovladač motoru Closed Loop
  • VÝKONNOSTNÍ CHARAKTERISTIKY
  • Přídržný moment
  • 3 Nm
  • Jmenovité napětí
  • 3,15 V
  • Jmenovitý proud
  • 4,2 A
  • Úhel kroku
  • 1,8 °
  • Počet fází
  • 2
  • Fázový odpor
  • 0,75 Ω
  • Fázová indukčnost
  • 2,8 mH
  • Izolační odpor
  • 500 V/ DC
  • Třída izolace
  • B (130°)
  • Moment setrvačnosti
  • 650 gcm²
  • Kroutící moment
  • 0,1 Nm
  • přílž. Teplotní rozsah
  • 10 °C AŽ 50 °C.
Úhel

1,80°

Brzdný moment

3 Nm

Ø hřídele

8 mm

Délka hřídele

18 mm

Číslo výrobce

Nema23-04cl

Typ

Nema23-04cl

Šířka

56 mm

Jmenovitý proud

4.2 A

Jmenovité napětí

3.15 V

Fáze

2

Ø hřídele

8 mm

Délka motoru

56 mm

Kategorie produktu

krokový motor

Ke stažení

List technických údajů

List technických údajů 2148833 Joy-it krokový motor Nema23-04cl 3 Nm 4.2 A Průměr hřídele: 8 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2148833 Joy-it krokový motor Nema23-04cl 3 Nm 4.2 A Průměr hřídele: 8 mm

Popis

Tento motor NEMA-23 kombinuje výhody krokový motor a servomotor techniky. Má uzavřený regulační okruh s jedním senzorem, který zvyšuje přesnost polohování a v rámci fyzikálních možnosti o jeden krok ztrátě.

Tento text byl přeložen strojově.

Obsah balení

  • Motor, ovladač motoru

Popis

Tento motor NEMA-23 kombinuje výhody krokový motor a servomotor techniky. Má uzavřený regulační okruh s jedním senzorem, který zvyšuje přesnost polohování a v rámci fyzikálních možnosti o jeden krok ztrátě.

Tento text byl přeložen strojově.

Obsah balení

  • Motor, ovladač motoru
